您是否也困于"重复的劳动"？
作为一名工程师，您可能每天都在重复着一些相似的操作：
- 为一系列相似的零件，挨个创建工程图、标注尺寸、调整视图。
- 将几十个模型文件，逐一另存为STP、PDF、DWG等不同格式。
- 根据Excel表中的参数，手动修改模型尺寸，生成一个家族化的系列产品。
这些工作繁琐、耗时且毫无创造性，占用了您本该用于思考和创新的宝贵时间。如果有一种方法，能让计算机自动完成这些工作，那该多好？
答案就是SOLIDWORKS API。
自动化设计流程显著提升研发效率
什么是SOLIDWORKS API？
定义与功能
简单来说，API就是SOLIDWORKS开放给用户的一套"编程指令集"。它允许您通过编写代码的方式，去执行几乎所有可以在SOLIDWORKS用户界面上完成的操作。
形象比喻
SOLIDWORKS软件：是工厂里的各种机床和设备。
API：是您用来指挥这些机床如何工作的编程语言。
您写的程序（宏）：就是一套完整的生产指令，能让机器人自动完成从取料、加工到打包的全过程。
利用API，您可以创建自定义的宏、插件，甚至是独立的应用程序，来驱动SOLIDWORKS完成特定任务。
API能为我们做什么？—— 设计自动化的魔力
API的应用潜力几乎是无限的，以下是一些典型的应用场景：
批量文件处理
- 自动格式转换：一键将整个项目文件夹下的所有.sldprt文件另存为.stp和.x_t格式。
- 批量出图：自动为指定文件夹下的所有零件生成标准三视图的工程图。
- 自动属性填写：从Excel或数据库中读取信息，批量填充到零件的自定义属性中（如材料、代号、供应商等）。
参数化与模块化设计
- 表格驱动设计：创建一个UI界面，用户只需输入几个关键参数（如长、宽、高），程序就能自动生成一个全新的模型。这在非标设计领域极为有用。
- 自动装配：根据规则自动将标准件库中的零件（如螺栓、螺母）装配到指定位置。
与外部系统集成
- 连接ERP/MES：将SOLIDWORKS的BOM表实时同步到企业ERP系统中。
- 生成定制报价单：根据模型的尺寸和材料，自动计算成本并生成PDF报价单。
企业标准化
- 自定义设计检查工具：编写程序检查模型是否符合企业的设计规范（如层命名、线型使用、基准选择等）。
- 一键生成企业标准BOM表：按企业规定的格式和样式，自动生成BOM表。
简单的VBA代码即可实现强大功能
入门实例：一键批量导出PDF和DWG工程图
让我们通过一个简单的VBA（Visual Basic for Applications）宏，来感受API的威力。这个宏可以自动将一个打开的工程图文件，同时保存为PDF和DWG两种格式。
如何创建这个宏？
- 打开宏录制器：在SOLIDWORKS中，点击菜单栏的"工具" -> "宏" -> "录制"。
- 手动操作一遍：手动执行"文件" -> "另存为"，选择格式为PDF，保存。再次手动执行"文件" -> "另存为"，选择格式为DWG，保存。
- 停止录制：点击"工具" -> "宏" -> "停止"，并保存宏文件（如SaveAsPDF_DWG.swp）。
- 编辑并优化代码：点击"工具" -> "宏" -> "编辑"，打开刚才保存的宏文件。

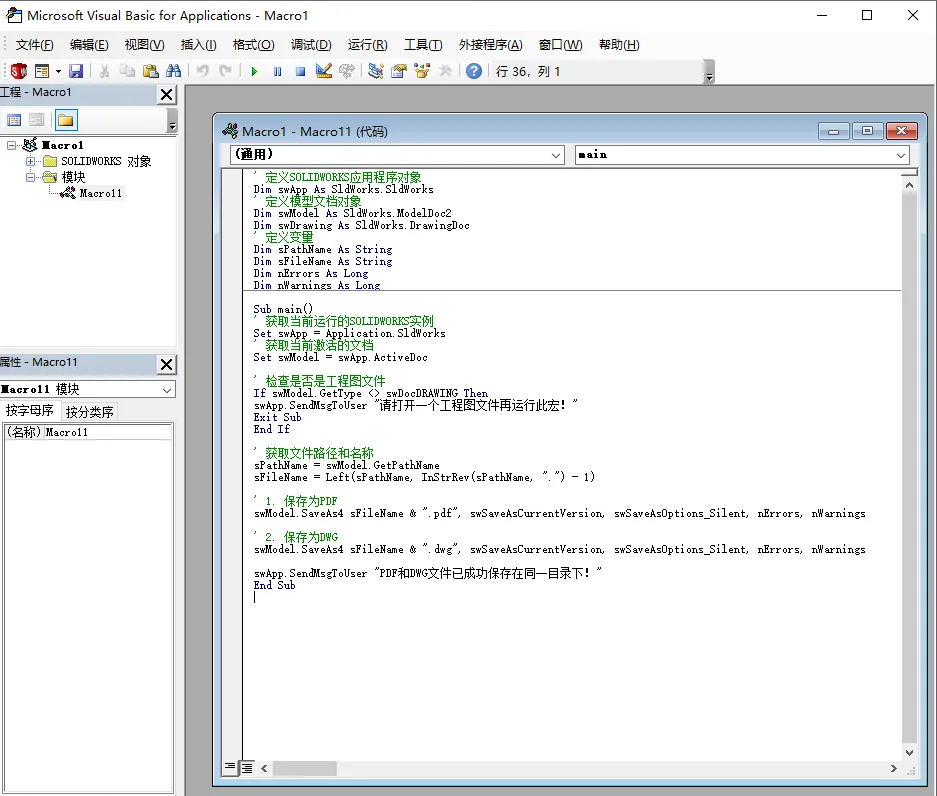

核心代码示例
' 定义SOLIDWORKS应用程序对象
Dim swApp As SldWorks.SldWorks
' 定义模型文档对象
Dim swModel As SldWorks.ModelDoc2
Dim swDrawing As SldWorks.DrawingDoc
' 定义变量
Dim sPathName As String
Dim sFileName As String
Dim nErrors As Long
Dim nWarnings As Long
Sub main()
' 获取当前运行的SOLIDWORKS实例
Set swApp = Application.SldWorks
' 获取当前激活的文档
Set swModel = swApp.ActiveDoc
' 检查是否是工程图文件
If swModel.GetType <> swDocDRAWING Then
swApp.SendMsgToUser "请打开一个工程图文件再运行此宏！"
Exit Sub
End If
' 获取文件路径和名称
sPathName = swModel.GetPathName
sFileName = Left(sPathName, InStrRev(sPathName, ".") - 1)
' 1. 保存为PDF
swModel.SaveAs4 sFileName & ".pdf", swSaveAsCurrentVersion, swSaveAsOptions_Silent, nErrors, nWarnings
' 2. 保存为DWG
swModel.SaveAs4 sFileName & ".dwg", swSaveAsCurrentVersion, swSaveAsOptions_Silent, nErrors, nWarnings
swApp.SendMsgToUser "PDF和DWG文件已成功保存在同一目录下！"
End Sub将这段代码粘贴到您的宏编辑器中并保存。现在，您只需打开任何一个工程图，然后点击"工具"->"宏"->"运行"，选择这个宏文件，即可瞬间完成两种格式的保存。
从"宏录制"到"专业开发"
学习编程语言
VBA最易入门，而.NET语言则功能更强，可以开发独立的插件程序。
熟悉API对象模型
理解如何通过代码访问和操作零件、装配、工程图、特征、尺寸等各种对象。
借助专业开发伙伴
对于企业级的自动化项目，往往需要专业的规划和开发。一个经验丰富的技术伙伴（如硕迪科技），可以帮助您梳理需求、设计架构、编写高质量代码，并提供长期的维护和支持。
将工程师从重复中解放出来
设计自动化是制造业数字化转型的必然趋势。投资于SOLIDWORKS API的二次开发，本质上是投资于您最宝贵的资产——工程师的创造力。通过将他们从繁琐、重复的劳动中解放出来，企业才能获得持续的创新动力和核心竞争力。
这不仅仅是一项技术，更是一种先进的管理思想。
渴望体验设计自动化的力量吗？
开启您的第一步
下载本文中的宏代码，亲手尝试一键存图的便捷。
预约"自动化潜力评估"
与我们的开发专家连线，共同探讨您当前工作流程中的自动化改造机会。
了解企业定制开发服务
我们为多家企业提供了量身定制的自动化解决方案，将设计效率提升了高达80%。
