ATOS Compact Scan紧凑型扫描仪,适用于各种应用的移动式3D扫描仪。

产品描述

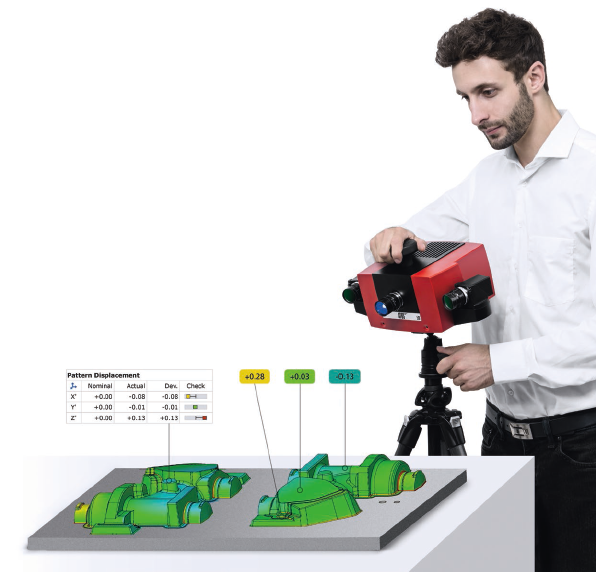

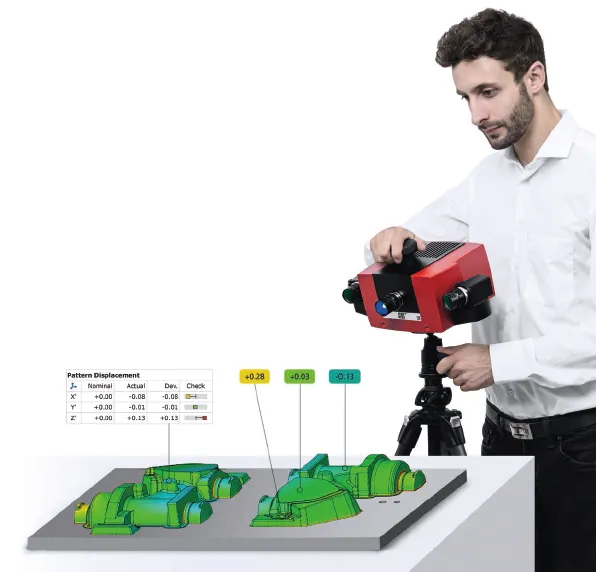

ATOS Compact Scan

紧凑型 全方位测量技术

应用广泛的移动式三维扫描仪




灵活-可缩放的测量范围

与其他测量方法相比,ATOS Compact Scan设备适用于所有测量任务和物体大小。ATOS Compact Scan测量范围为40 mm²至1200 mm²一个测头便能实现所需要的精度,细节分辨率和测量速度。

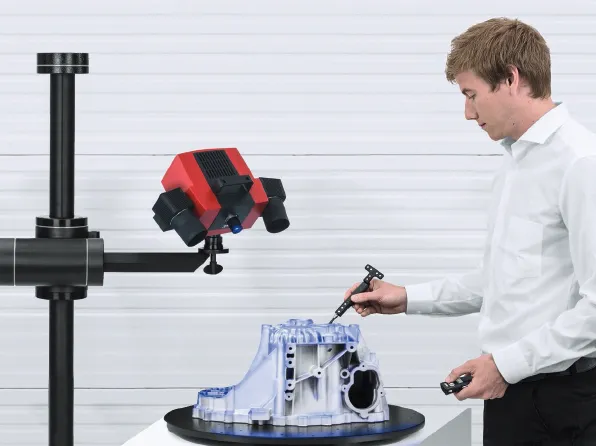

全方位- 光学扫描与接触式探针

在数字化处理深口、钻孔以及难以接近的区域时,传统测量设备有其局限性。将ATOS Compact Scan与光学跟踪探针搭配使用,则实现了高分辨率扫描和手持式无线测量技术的结合。利用ATOS Compact Scan,可以在非常短的时间内完成对所有零件的数字化处理和分析。

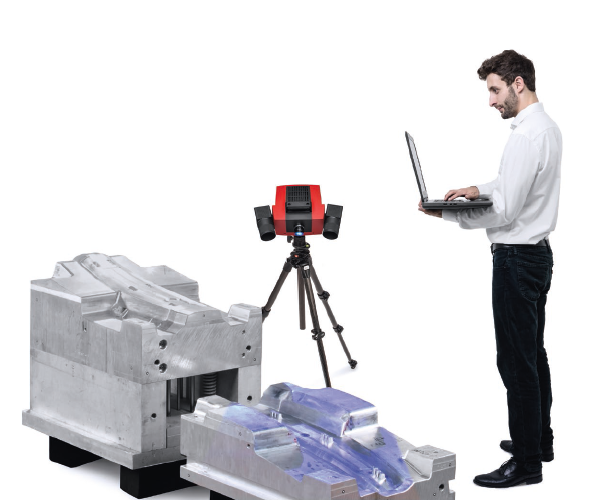

流动-现场灵活使用

ATOS系列的这一紧凑型解决方案可直接作用 于生产线或测量对象上,零件不需要从生产线转移到测量室测量。这使得原本只有在成品阶段才会暴露的零件缺陷在生产 现场就可以被发现,从而避免了冗长的问题溯源过程。

ATOS Compact Scan技术参数

ATOS Compact Scan具有设计紧凑,轻巧,抗环境光的优点,适合各类应用。由于它的测量范围可自由伸缩,因此可以轻松适应从小型零部件到大型系统和模具的测量改变。

Compact Scan 8M
 Compact Scan 12M
单次扫描点数
800万
1200万
测量范围 [mm²]
45 – 1200
测头尺寸
360 × 150 × 240
零件定位
手动或自动旋转台
重量
约 4 kg
缆线长度
up to 10m
计算机
笔记本或台式机
软件
数据捕捉,处理和完整检测
温度范围
+ 5 °C ~ + 40 °C,不凝结
电源
90 – 230 V AC

GOM扫描软件

高性能软件 用于测量和检测

ATOS软件可引导用户执行完整的扫描流程,并就如何使用指导项目创建设置新测量任务提供帮助。 该软件负责控制测头运行,处理三维点云,数据编辑和后期处理。其简洁的图形用户界面为应对质量控制及制造过程和逆向工程中的高难度检测任务带来巨大帮助。


GOM Inspect

GOM 一站式服务平台,为您提供测量软件和更多。

GOM Inspect三维测量数据检测软件能够完成形状和尺寸分析,三维检测以及三维点云和CAD数据的网格编辑,并对来自条纹投影扫描仪、激光扫描仪、三坐标测量机(CMM)和其他测量设备的三维测量数据进行校验。

使用免费的三维视图查看器,数据集和测量报告还可以轻松与项目参与者,客户或供应商共享。

联系我们

想进一步了解GOM ATOS Compact Scan 扫描仪的产品和服务。立即联系我们开始报价、产品的线上线下演示或只是问个问题。
