SIMULIA Abaqus/CAE 是用于产品仿真的 Abaqus 有限元建模的完整解决方案。可以使用先进的 Abaqus 分析轻松创建、编辑、监控、诊断和可视化仿真。直观、易于使用的界面将建模、分析和结果可视化集成在一个环境中。
产品描述

ABAQUS/CAE


Abaqus/CAE 是一个完整的 Abaqus 环境，它提供了一个简单、一致的界面，用于创建、提交、监控和评估 Abaqus/Standard 和 Abaqus/Explicit 模拟的结果。Abaqus/CAE拥有用户友好的环境，将建模、分析和结果可视化集成在一个环境中。



SIMULIA Abaqus/CAE 的功能

参数化建模

参数式建模Abaqus/CAE在创建各部件时采用基于特征的参数化建模工具。Abagus/CAE以一系列特征、如拉伸、切除和放样等形式存储各部件，允许特征被编辑、删除、取消、回复和重建。

几何模型的导入和修补：

用户使用工业标准格式可以从各种CAD系统导入几何模型：还可以用专用转换器从流行的CAD系统中直接导入模型。几何体也能从Abaqus/CAE中导出。

草图绘制和阵列

在Abaqus/CAE里，创建几何体是从草图绘制器开始的。草图绘制工具包括尺寸标定和阵列等功能。

网络划分工具

Abaqus/CAE提供了复杂的分网工具、用户能够精确地创建各种一维、二维和三维网格。

装配：

  • 用户通过控制部件进行约束定位来建立装配件。一个部件能够被多次创建出实例，可以使用大量的约束来对各个装配构件正确的定位。

分析特性：

Abaqus/CAE允许Abaqus的分析特性定义在几何集相关的节点和单元将包括在对应的节点集和单模型上，也能直接运用于导入的网格，使得用户最大限度的灵活处理同时包括几何体和网格体的混合模型。


集合：

集合包括针对几何体的几何集和针对导入网格体的节点集和单元集，当创建分析工作时，任何与一个几何集相关的节点和单元将包括在对应的节点集和单元集中。

材料：

  • 能够为Abaqus的各种材料模型创建数据,并提供工具帮助你确定实验数据的精度。

单元：

  • 使用Abaqus/CAE能够为部件的区域指定相应的单元类型，并支持Abagus/Standard和Abagus/Explicit里面的全部单元类型，包括定义高级选项，如自适应网格和单元算法选项。

剖面：

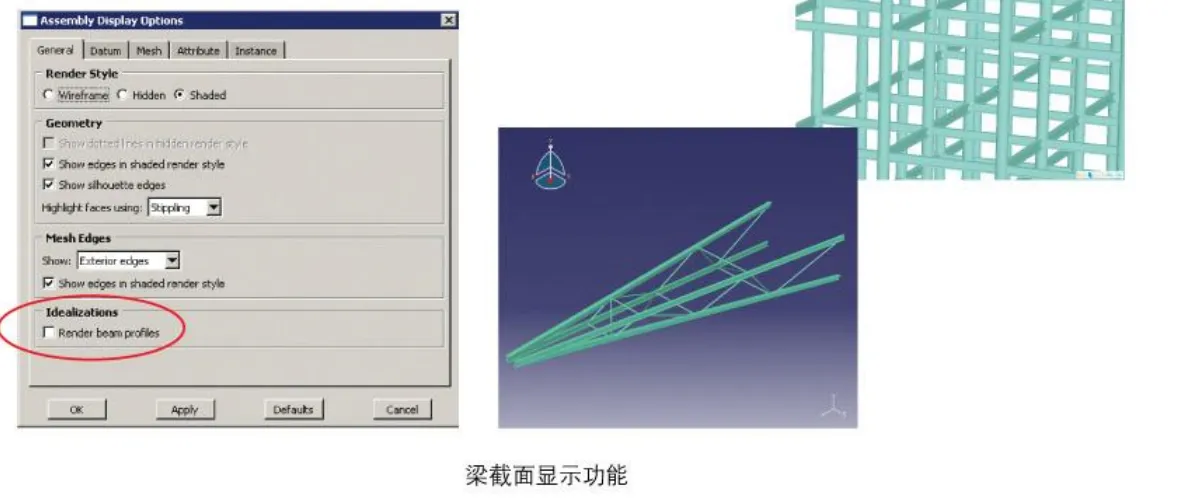

部面管理器充许对梁截面进行创建、修改、复制、重命名和删除操作。

蒙皮：

三维部件的表面和二维部分的边，能用壳单元或者薄膜单元来覆盖，这些单元与下层的实体单元共节点。

分析步骤：

  • 根据需要，用户可将全部加载历史分割成多步，有相应的分析类型、载荷、边界条件、接触等与之对应。


接触：

  • 接触模块充许在部件实例之间定义相互作用的关系以及约束。通过直观的界面操作可以定义各种接触方式：如面面接触、自接触等，并定义机械接触或热接触 的接触性质。约束有许多形式一体、显示体、耦合和捆绑连接等。连接单元、界面热辐射、对流换热条件和弹性地基也都可以在该模块中定义。

预设条件：

  • 施于模型上初始条件、加载过程和边界条件均可在载荷模块中定义，并在CAE中显示。


ABAQUS/CAE是一个统一的接口，允许执行建模所需的所有操作，具备强大的诊断、可视化和用户自定义功能。


使用硕迪科技提供支持的Abaqus CAE 仿真功能

我们随时准备帮助您制定正确的产品开发和仿真解决方案计划。立即联系我们开始报价、试用、演示或只是问个问题。
