ATOS-Q 紧凑型三维扫描仪

ATOS在工业行业，ATOS系统已成为光学三维测量领域的领导者。精密的光电子器件，工业级坚固测头设计和功能强大的运算软件是其成功的基础。ATOS Q继承历代ATOS系统的优点，并在设计，技术和性能上进一步完善，打造出了一款继承ATOS优良DNA的多功能紧凑型系统。ATOS Q作为一款可靠的多功能扫描仪，可完美解决复杂的测量和检测难题。紧凑的体积充分满足高端计量需求。

产品描述

ATOS-Q 三维扫描仪

“轻”出于蓝，胜于 “质”

----全新紧凑型ATOS----

稳定可靠—真正的ATOS测头

在工业行业，ATOS测头已成为光学三维测量领域的领导者。精密的光电子器件，工业级坚固测头设计和功能强大的运算软件是其成功的基础。ATOS Q继承历代ATOS测头的优点，并在设计、技术和性能上进一步完善，打造出了一款继承ATOS优良DNA的多功能紧凑型系统。

ATOS性能
高速条纹投影
快速数据处理
高数据吞吐量

ATOS技术
三重扫描原理
蓝光均衡器
自我监控系统

ATOS设计
操作简单
受保护的光学元件
适合工业应用

ATOS Q 质量保证

ATOS Q 是一款灵活的三维扫描仪，专为解决不同行业的复杂测量和检测任务设计。可更换的镜头确保中小型零件的高精度测量。固定的相机位置使得用户可以轻松从最小测量体积更换到最大测量体积。

ATOS Q的质量保证

加速产品开发和启动阶段

塑料件的质量保证

加速注塑成型，吹塑成型和热成型过程的所有阶段

铸造件的质量保证

优化砂铸，压铸和精密铸造工艺

钣金件的质量保证

优化钣金成型（冲压，弯曲，拉伸和压型）工艺链

ATOS Q 无惧挑战

紧凑的ATOS Q测头用途广泛。它可以手动，半自动或搭配ATOS ScanBox 4105全自动操作，解决各项复杂测量和检测任务。

手动操作

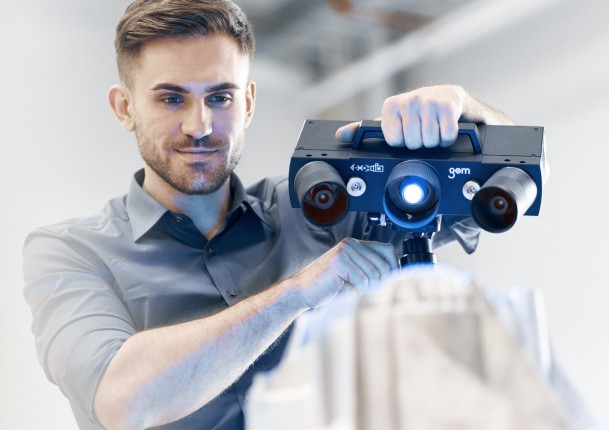

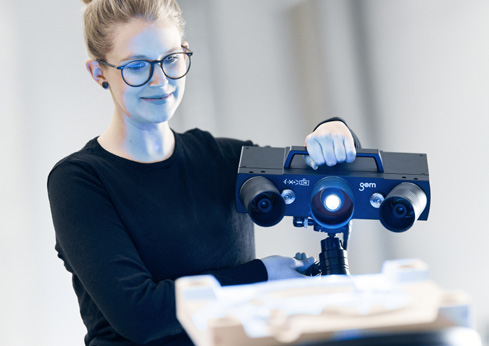

ATOS Q重量仅重4kg，设计紧凑，轻巧且移动方便。它既可以在测量室内搭配三脚架使用，也可以在生产中移动使用。

ATOS Q半自动操作

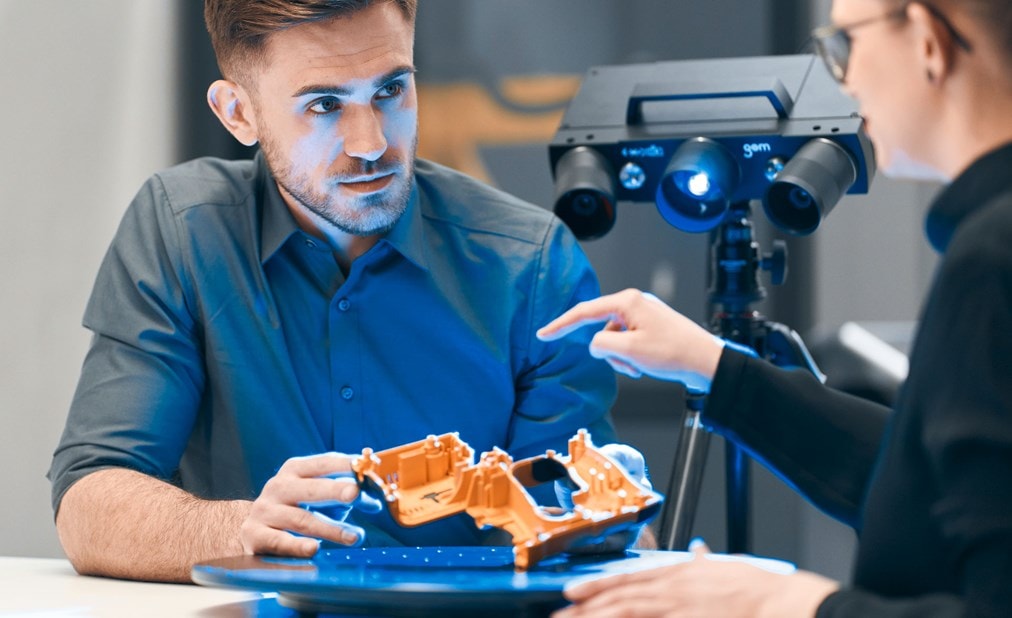

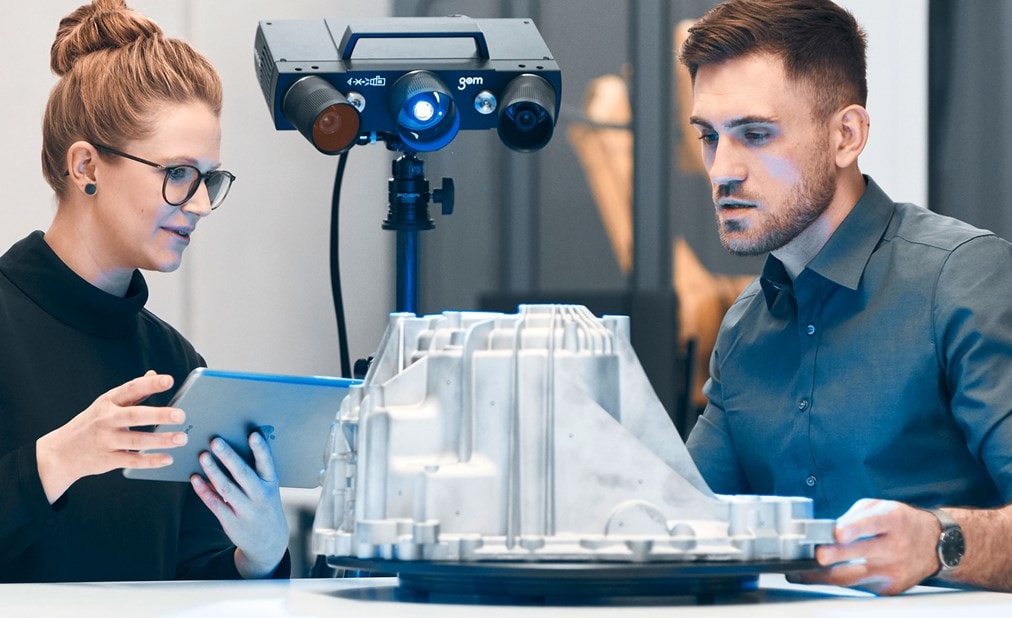

使用碳纤维三脚架或桌面支架，配合GOM ROT 350转台或其他机动装置，ATOS Q可以作半自动使用。

联系了解详细操作

ATOS Q全自动操作

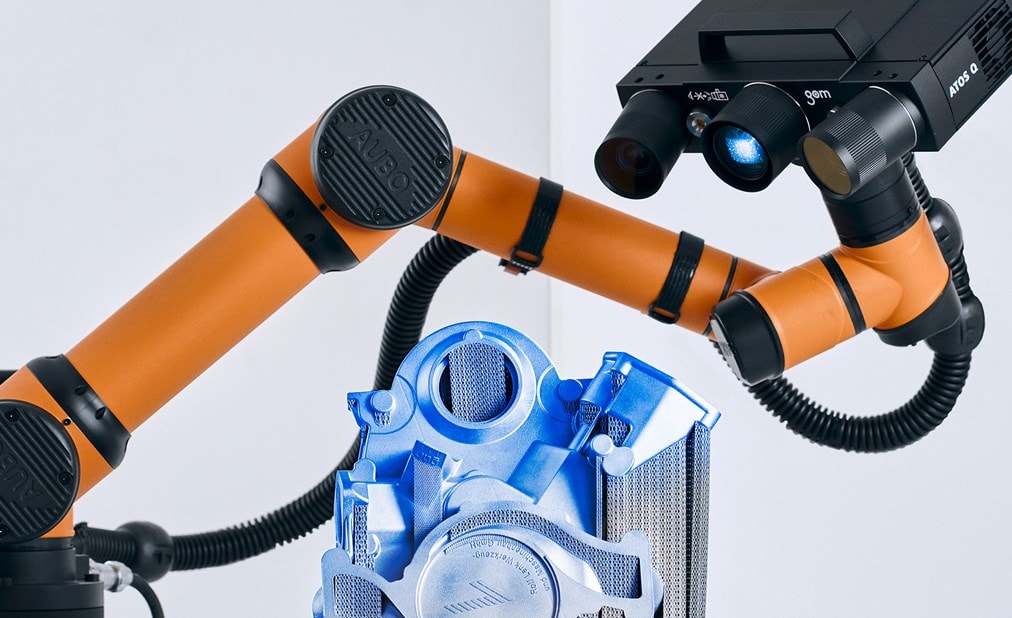

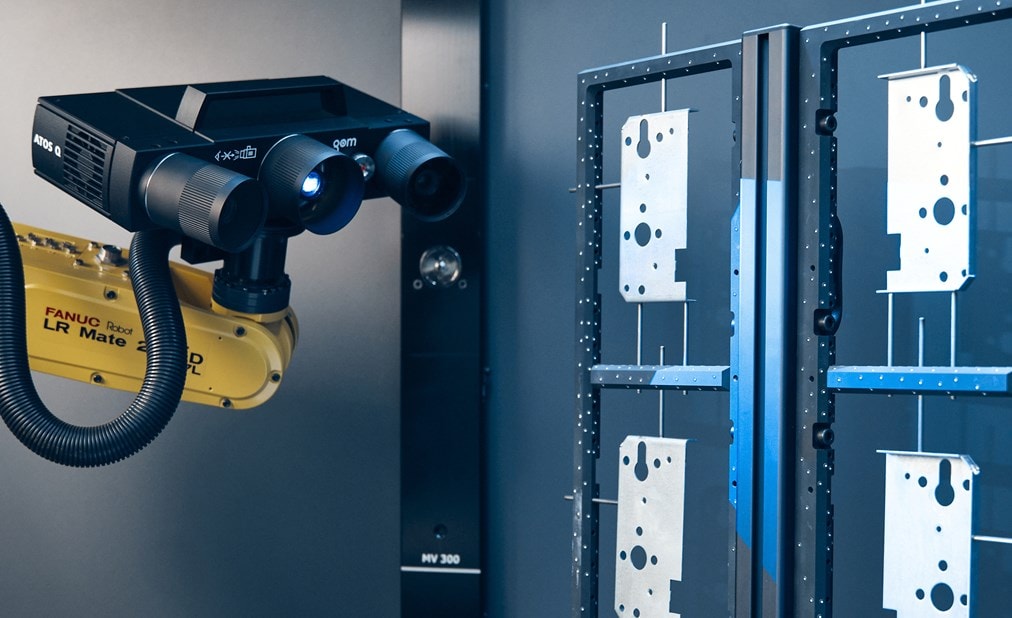

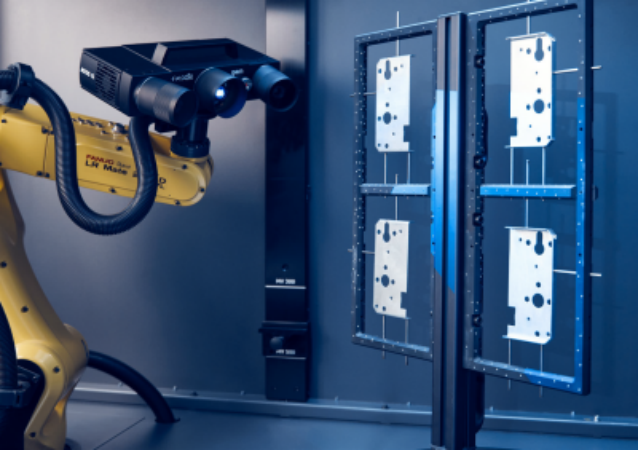

ATOS Q配合ATOS ScanBox 4105全自动使用可发挥最高效能，实现高吞吐量，高过程可靠性的系列质量控制。

400-009-9965

一个系列两个版本

ATOS Q 有12M和8M两个版本。扫描过程中，测头可捕捉多达2×1200万或2×800万个坐标点。精度、分辨率和测量范围均可被自由定义。

	ATOS Q 8M	ATOS Q 12M
光源	LED	LED
单次扫描点数	800万	1200万
测量范围 [mm²]	100 × 70 – 500 × 370	100 × 70 – 500 × 370
点间距 [mm]	0.04 – 0.15	0.03 – 0.12
工作距离 [mm]	490	490
重量	约 4 kg	约 4 kg
尺寸	约 340 mm x 240 mm x 83 mm	约 340 mm x 240 mm x 83 mm
缆线长度	10 m 光纤电缆	10 m 光纤电缆
操作系统	Windows 10	Windows 10
测量体积	100, 170, 270, 350, 500	100, 170, 270, 350, 500
