SIMULIA 流体仿真由三项免费技术驱动,可为客户提供可扩展的流体仿真,以满足广泛的实际应用需要。达索系统 SIMULIA 品牌致力于增强和扩展我们的流体仿真产品组合,以便在 3DEXPERIENCE 平台上为各种行业流程提供端到端解决方案。

产品描述

在竞争激烈的现代产品创新环境中,各行各业都需要在极端条件下对其产品的真实行为进行复杂仿真,例如车辆涉水、动力传动系统润滑和关键飞行操控动作。

XFlow 在 SIMULIA 的流体仿真产品组合内提供了粒子型 Lattice-Boltzmann 技术,适用于高保真计算流体动力学 (CFD) 应用。

XFlow 这一先进技术允许用户解决涉及高频率瞬变仿真的复杂 CFD 工作流程,其中包含真实移动几何图形、复杂多相流动、自由曲面流动和流体结构相互作用。

其自动点阵生成和自适应优化功能可以将用户输入降至最低,从而减少耗费在网格化和预处理阶段的时间和精力。这样,工程师就能将其绝大部分精力用在设计迭代和优化上。

通过 XFlow 的离散化方法,曲面复杂性也不再是一个限制因素。可以利用一小组参数来轻松控制基础点阵;点阵对输入几何图形的质量有很高的容忍度,并且可适应移动零件的存在。

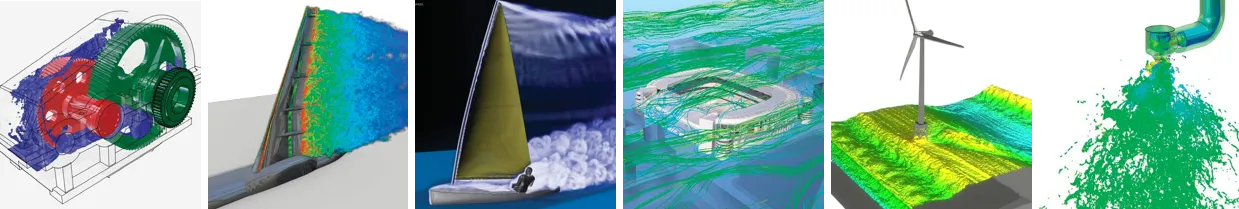

高级渲染功能提供了逼真的可视化,有助于更深入地了解流动和热性能。XFlow 的独特功能可以帮助各家公司减少物理测试,同时更快做出更出色的设计决策。

超越 Lattice Boltzmann 方法

在非均衡统计结构中,Boltzmann 等式可描述以中观比例建模的气体的行为。Boltzmann 等式可以再现流体动力学限制,但是也能在航空航天、微流体或甚至是近真空条件等应用领域中对稀薄介质进行建模。与标准 MRT 相反,XFlow 中的散射算符在中央矩空间中实施,可以自然提高代码的伽利略不变性、准确性和稳定性。

粒子型运动解算器

XFlow 采用了一种新颖的粒子型运动算法,它经过特别设计,即使在普通的硬件配置下也能极快地执行。XFlow 中的离散化方法可避免一般的域网格化过程,并且曲面复杂性也不再是一种限制因素。用户可以利用一小组参数来轻松控制基础点阵的详细程度,点阵对输入几何图形的质量有很高的容忍度,并且可适应移动零件的存在。

自适应点阵优化

XFlow 引擎可以按照用户要求自动调整解算比例,从而优化壁面附近的解算质量,同时动态适应存在的强梯度并在流动形成时优化唤醒。

扰动建模:高保真度 WMLES

XFlow 采用保真度极高的壁面建模大涡流仿真 (WMLES) 方法来执行扰动建模。

内在的先进 LES 方法基于壁面自适应局部涡流 (WALE) 粘度模型,提供了一致的局部涡流粘度和近壁面行为。此外,它占用 CPU 的时间与仅提供 RANS 分析的大多数规范类似。XFlow 使用统一的非均衡壁面函数对边界层建模。此壁面模型适用于大多数情况,这表示用户无需在不同的模型中进行选择,也无需担心每种方案存在的限制。


2021x 新增GPU 功能:

MPI 解算器允许执行多 GPU 仿真

自由滑移功能现已推出

自适应优化算法可与 MPI GPU 仿真配合使用

曲面场现已推出:Cf、Cp、Y+
相场解算器现已推出时态法可用作边界条件和外部加速的输入
现在可以使用浸润边界方法来移动几何图形定理分析器现在支持所有函数
总压力边界条件现已推出表格数据文件可用作输入
可以使用用户定义的变量支持使用浸润边界方法来移动多孔介质。
