电气项目变复杂后，电缆管理成为瓶颈。一个大型设备项目，可能包含上百条电缆，每条电缆又有多个芯线。需要查找某个特定电缆？逐条翻看。需要修改两根芯线的连接？先断开，再重新连接，容易出错。
原理图和3D线路之间来回切换，找到对应的电缆需要时间。一个包含200条电缆的项目，定位和修改电缆连接可能需要30-60分钟。这个时间完全是重复劳动。
Electrical 2026的核心改进是电缆管理功能。新增高级过滤选项和切换电缆芯命令。配合改进的导航功能，电缆查找和编辑效率提升50%以上。
此外还包含4个实用更新：隐藏系统类、单独走线、动态连接器改进、数据更新优化。这些改进让电气设计工作流程更顺畅。
传统的电缆管理界面只能逐条浏览。项目规模小的时候问题不大。50条电缆以内，人工翻阅还能接受。但项目规模扩大后，问题就暴露了。
一个工业自动化设备项目，包含150条电缆，1200根芯线。需要找到某个特定功能的电缆，比如所有连接到PLC的通讯电缆。没有筛选工具，只能逐条检查电缆的连接对象。这个过程可能需要20-30分钟。
另一个痛点是电缆芯线的交换。设计变更时，需要调换两根芯线的连接。传统方式是手动断开两根芯线，记住它们的连接对象，然后交叉重新连接。这个过程容易出错，特别是芯线数量多的时候。

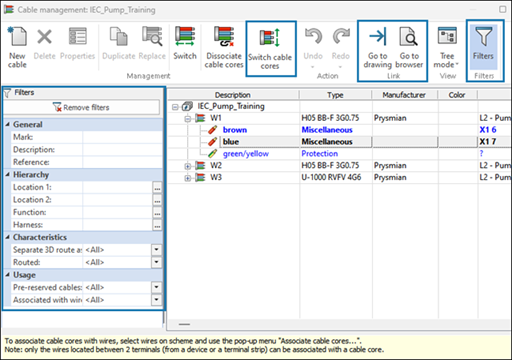

Electrical 2026在过滤器面板新增7个过滤维度。参考编号、功能、线束、3D线路装配体、走线状态、预设电缆、电线关联。这些过滤器可以组合使用。
具体场景：需要找到所有已经完成3D布线但还没有关联电线标记的电缆。勾选已走线和与电线关联两个过滤器。系统立即显示符合条件的电缆清单。原来需要30分钟的工作，现在10秒完成。
多个过滤器组合使用，可以实现精确查找。比如查找特定线束中的预设电缆。或者查找某个3D装配体中未走线的电缆。每次筛选都是实时响应，不需要等待。
新增的切换电缆芯命令解决了芯线交换的痛点。选中两根需要交换的芯线，点击切换命令。系统自动断开原有连接，交换两根芯线，重新建立连接。整个过程一键完成。
这个功能支持同一电缆内的芯线交换，也支持不同电缆之间的交换。设计变更时特别有用。比如需要将两个电机的控制线对调，直接选中对应的芯线，执行切换。不需要手动修改原理图。
自动断开和重新关联的机制保证了数据完整性。不会出现忘记连接或者连接错误的情况。对于复杂电缆，这个功能节省的时间更明显。一个32芯电缆的部分芯线调整，从15分钟降到1分钟。
电缆管理对话框新增两个导航命令。转至工程图直接跳转到放置该电缆的原理图。转至浏览器打开零部件浏览器并高亮显示电缆的原始零部件。
这两个功能打通了电缆管理、原理图设计和3D布线之间的壁垒。在电缆清单中发现问题，一键跳转到原理图修改。修改完成后，立即在3D视图中验证。整个流程无缝衔接。
电线标记功能也得到增强。可以直接在电缆管理对话框中显示电线标记文本。包括等电位号和电线标记。这提供了更清晰的电线信息，改进了原理图中的导航效率。
对于管理大型电气项目的工程师，这些改进直接提升工作效率。一个200条电缆的项目，电缆查找和修改的时间从原来的平均45分钟降到20分钟左右。效率提升超过50%。
多人协同设计时，导航功能的价值更明显。电气工程师可以快速定位同事设计的电缆，检查连接是否正确。3D布线工程师可以直接从原理图跳转到对应的3D路径。沟通成本大幅降低。
对于需要频繁变更设计的项目，切换电缆芯功能是刚需。工业设备的功能调整，往往涉及控制线的重新分配。现在这个过程变得简单可靠，设计迭代速度明显加快。
除了核心的电缆管理功能，Electrical 2026还包含四项实用更新：

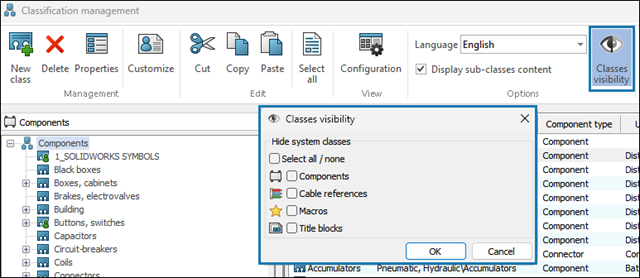

分类设计树中包含大量默认的系统类。现在可以隐藏未使用或默认的系统类，简化分类设计树。隐藏的类在分类管理对话框中保持可见，但会从库和选择界面中移除。
布设电线PropertyManager新增选定电线选项。可以针对特定电线或一组选定电线单独走线。这对特殊布线需求很有用，比如单独处理屏蔽线或者高压线。

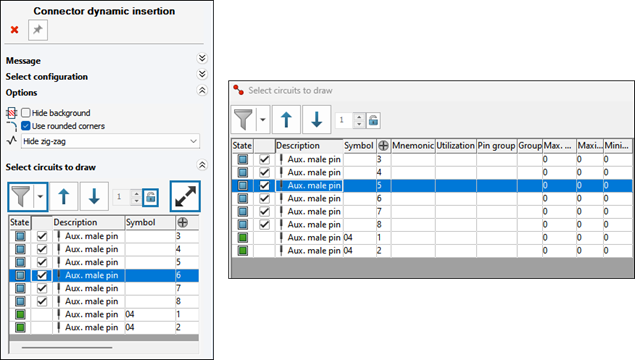

插入动态连接器对话框得到优化。对话框尺寸增大，显示更多连接器回路和引脚详细信息。过滤功能增强，通过大量引脚改进连接器管理。

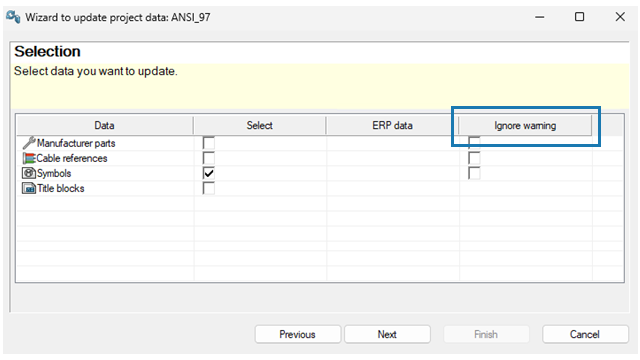

更新符号、制造商零件或电缆型号时，如果出现不一致，系统现在显示警告消息而不是错误消息。新增忽略警告选项，简化了更新流程。
当前版本的过滤器设置不能保存为预设。但过滤条件在同一会话中会保持。如果经常使用相同的过滤组合，建议将常用的筛选流程文档化。
不会。切换电缆芯只改变电气连接关系，不影响3D布线路径。如果需要调整3D路径，需要单独在3D线路中修改。
可以。在类可见性对话框中，取消勾选对应的类即可恢复显示。隐藏操作不会删除任何数据，只是临时隐藏显示。
单独走线只针对选中的电线进行布线，其他电线不受影响。传统走线是为选定零部件的所有电线布线。单独走线提供了更精细的控制粒度。
可以。用Electrical 2026打开旧版本项目后，所有新功能都可以使用。电缆管理、过滤、切换等功能立即可用，不需要项目升级。
硕迪科技是SOLIDWORKS Electrical的授权服务商，为企业提供全方位的电气设计解决方案。产品销售与灵活的SOLIDWORKS许可证服务；技术培训与实施服务；SOLIDWORKS系列产品硬件配置咨询；企业数字化解决方案
服务热线：400-009-9965
企业邮箱：solidworks@solidextend.com
官方网站：www.solidextend.com
Electrical 2026新功能的核心价值是电缆管理效率的大幅提升。高级过滤、一键切换、智能导航三大功能协同工作，让大型项目的电缆管理从繁琐变得高效。
配合隐藏系统类、单独走线、动态连接器改进和数据更新优化，整个电气设计工作流程更加流畅。虽然更新数量不多，但都针对实际工作中的痛点。
对于管理复杂电气项目的企业，这次更新能带来明显的效率提升和错误率降低。建议评估项目规模和工作流程，选择合适的升级时机。
