基于模型的定义（MBD）取代传统二维工程图，所有尺寸公差信息直接标注在三维模型上。一个复杂零件可能包含上百个DimXpert特征、几十个注解视图。需要查找某个特定的尺寸标注？逐个展开特征树，逐条翻看。
一个包含150个DimXpert特征的箱体零件，需要修改某个孔的位置公差。在特征树中定位这个标注，可能需要5-10分钟。如果需要核对多个同类尺寸，时间成倍增加。
MBD 2026的主要更新是DimXpertManager过滤器功能。输入关键字，立即显示相关特征和注解。查找时间从分钟级降到秒级。虽然只有一个更新，但解决了标注查找慢的老大难问题。
传统的DimXpertManager以树状结构显示所有特征。特征按照创建顺序排列。没有分类，没有筛选。想找某个特定标注，只能一个个展开查看。
一个典型场景：机械设计师收到质量部门的反馈，某个孔的位置度公差需要调整。设计师知道是φ8的孔，但这个零件有20多个φ8的孔。在DimXpertManager中，这些孔的标注分散在不同位置。
传统方式是展开特征树，逐个查看标注内容。每个特征都要点开，确认是不是目标孔的标注。20个特征检查下来，至少需要5分钟。如果零件更复杂，特征数量更多，时间更长。
另一个麻烦是注解视图的管理。MBD零件通常包含多个注解视图，对应不同的检验阶段或装配要求。需要找到包含特定信息的视图，也需要逐个打开检查。

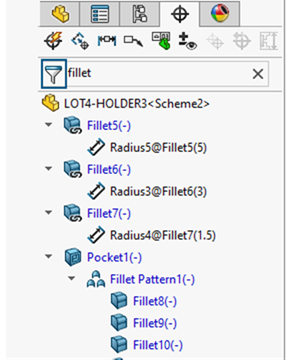

MBD 2026在DimXpertManager顶部新增过滤器功能。这是一个搜索框，支持关键字搜索。输入关键字，系统立即筛选显示包含该关键字的特征、注解和注解视图。
具体使用：需要找φ8孔的位置度标注。在过滤器中输入φ8或位置度。系统立即显示所有相关的DimXpert特征。不相关的特征自动隐藏。
过滤是实时的。每输入一个字符，显示结果立即更新。输入孔，显示所有与孔相关的标注。继续输入孔 M8，进一步筛选到M8螺纹孔。这种渐进式搜索让定位更精确。
清除过滤器，所有特征重新显示。这个过程是非破坏性的，不影响模型数据。只是改变显示内容，方便查找。
过滤器支持三类对象的搜索，搜索范围广泛，可以按不同维度快速定位目标标注：
| 搜索对象类型 | 包含内容 | 搜索示例 |
|---|---|---|
| DimXpert特征 | 尺寸、公差、基准等所有标注元素 | • 按尺寸值：25（找到所有25mm的尺寸） • 按公差类型：位置度、同轴度 • 按基准：基准A（找到所有引用基准A的标注） |
| 注解 | 文本注释、表面粗糙度符号、焊接符号等 | • 按符号类型：粗糙度、焊接 • 按注释内容：重要、检验 |
| 注解视图 | 保存的视图配置 | • 按视图名称：前视、检验 • 按用途：装配、加工 |
这种多维度搜索能力让工程师可以从不同角度快速定位需要的标注信息。对于包含多个注解视图的复杂零件特别有用，大大提高了MBD数据管理的效率。
审查人员需要检查所有位置度公差是否符合标准。在过滤器中输入"位置度"，所有相关标注集中显示。一个包含50个位置度标注的零件，检查时间从30分钟降到10分钟。
客户要求将某个尺寸的公差收紧。比如所有φ6孔的位置度从0.1改为0.05。搜索"φ6"，找到所有相关标注。批量修改，避免遗漏。
生产部门反馈某个特征的公差过紧，需要放宽。质量工程师在MBD模型中搜索该特征，快速定位标注。整个流程加快，响应更快。
新员工学习MBD标注规范时，可以通过过滤器快速找到特定类型的标注示例。搜索"基准"，看到所有基准的定义方式。这种主动搜索比被动浏览快得多。
对于中等复杂度的零件（50-100个DimXpert特征），单次标注查找时间从平均3-5分钟降到10-20秒。时间缩短约90%。
对于复杂零件（100个以上特征），节省更多。原来可能需要10分钟才能找到目标标注，现在几秒钟就能定位。每天需要查找标注5-10次的MBD设计师，每天可以节省30-60分钟。
设计审查和质量检查的时间节省更可观。批量检查某类标注时，过滤器让工作从"大海捞针"变成"有的放矢"。一个完整的MBD零件审查，时间可以减少40-50%。
支持尺寸值、公差类型、基准名称、特征名称等所有文本内容。可以是数字（如"25"）、符号（如"φ"）、文字（如"位置度"）或组合。搜索不区分大小写，支持部分匹配。
过滤功能本身不提供批量编辑。但筛选出目标特征后，可以逐个编辑。如果需要批量修改，建议使用SOLIDWORKS的设计表或配置功能配合过滤器使用。
当前版本的过滤器不支持保存搜索条件。每次需要重新输入关键字。但过滤条件在同一会话中会保持，切换到其他零件再返回时需要重新输入。
MBD导出的3D PDF文件支持内置的搜索功能。可以搜索文本注解和尺寸值。但这是PDF阅读器的功能，与SOLIDWORKS的过滤器是独立的两个工具。
可以。用MBD 2026打开旧版本创建的文件后，过滤器功能立即可用。不需要重新创建DimXpert特征或注解，直接可以搜索。
硕迪科技是SOLIDWORKS MBD的授权服务商，为企业提供完整的三维标注解决方案：产品销售与许可证服务；MBD实施与培训服务；企业标准化咨询；系统集成服务。
服务热线：400-009-9965
企业邮箱：solidworks@solidextend.com
官方网站：www.solidextend.com
MBD 2026虽然只有一个新功能，但恰好解决了三维标注管理的老大难问题。DimXpert过滤器让复杂零件的标注查找从繁琐变得快速。
对于大量使用MBD工作流程的企业，这个看似简单的功能能带来实在的时间节省。每天节省的30-60分钟，一年累计就是100小时以上。
更重要的是降低了MBD应用的门槛。新人能更快上手，老员工能更快完成工作。这对于正在推广MBD的企业来说，是一个重要的帮助。
建议评估企业的MBD应用程度和零件复杂度，选择合适的升级时机。
