Abaqus Unified FEA 产品套件为涵盖大范围工业应用程序的常规和复杂工程问题提供强大且完整的解决方案。Abaqus包括一个丰富的、可模拟任意几何形状的单元库。并拥有各种类型的材料模型库,可以模拟典型工程材料的性能,其中包括金属、橡胶、高分子材料、复合材料、钢筋混凝土、可压缩超弹性泡沫材料以及土壤和岩石等地质材料。在自动化行业中,工程工作团队能够通过常见模型数据结构和集成式解决技术考虑车辆满载、动态振动、多体系统、影响/碰撞、非线性静态、热耦合和声振耦合。

产品描述


standard-bushing-temp-ani_17.gifAbaqus / Standard——静态和低速动态事件的解决方案

  Abaqus / Standard为静态和低速动态事件提供高精度的应力解决方案。如垫片接头中的密封压力、轮胎的稳态滚动或复合材料飞机机身中的裂纹扩展。在单个仿真中,可以在时域和频域分析一个模型。


Abaqus / Explicit——动力学和准静态事件解决方案

  Abaqus / Explicit特别适合模拟短暂的瞬态动力学事件,如消费电子产品跌落试验、汽车耐撞性、弹道冲击、汽车系统和新能源汽车电池包的冲击及跌落分析等。Abaqus / Explicit有效处理接触等严重非线性行为的能力,使其对许多准静态事件的模拟非常有吸引力,如铁水的滚动和吸能装置的慢速破碎。






Abaqus Multiphysics——完全集成的多物理场仿真方案

  Abaqus Multiphysics的优点是可以方便地由Abaqus结构有限元分析用户解决多物理场问题。从相同的模型、相同的元素库、相同的材料数据、相同的载荷历史,一个Abaqus结构FEA模型可以很容易地扩展到包含附加物理相互作用:

  Coupled Eulerian-Lagrangian

  Hydrostatic-Fluid-Mechanical

  Piezoelectric-Mechanical

  Structural-Acoustic

  Thermal-Electric

  Thermal-Mechanical

  Thermal-Fluid-Mechanical

  Structural-Pore Pressure

Underwater-explosion-simulation-Abaqus-01-162x199_02.gifThermal-electric-Abaqus-214-151_02.gif4-2.jpg




附加产品

  Abaqus统一FEA Suite使用户可以开发自定义应用程序,集成来自联盟伙伴或自己的内部应用程序的解决方案。在SIMULIA社区中,可以获得各种可定制的扩展插件( Plug-ins )。

  Abaqus/Design,用于设计灵敏度[DSA]。设计灵敏度用于预测设计发生变化时对结构响应产生的变化。

  Abaqus/Aqua用于海洋工程。它包括海洋平台和立管分析,J 管道拉伸模拟,基座弯曲计算和漂浮结构研究。稳态水流和波浪效果模拟可以实现对结构加拉,漂浮和流体惯性加载,在流体表面以上的结构还可以实现风力加载。

  ADAMS 接口,Abaqus 和ADAMS/Flex 软件的接口,可以导入ADAMS 模型中的部件进行有限元分析并将结果返回ADAMS。

  MOLDFLOW 接口,Abaqus 和注塑模拟软件MOLDFLOW 之间的接口,可以基于MOLDFLOW 分析得到的注塑成型后的材料性质和残余应力进行有限元分析





Abaqus/Standard、Abaqus/Explicit 的联合仿真(Co-Simulation)

  Abaqus 可将整体模型中不同响应形式的两部分模型分别定义成Standard 和Explicit 形式,在分析过程中两个求解器之间不断地相互传递数据,因此不需过多地简化模型就可以准确并有效地模拟大规模的复杂模型。应用实例:整车分析中Car Body 和Suspension Connectors 使用Standard 求解器分析,Wheel 和Tire 使用Explicit 求解器分析。

Isight——流程自动化和设计探索

  从而允许使用 Isight 技术进行设计空间探索和优化。可以自动运行数十个、数百个甚至数千个仿真,以提供整个数据点邻域供比较和选择。发现并选择最佳设计点,以降低重量和成本,并提高耐用性、强度和寿命。

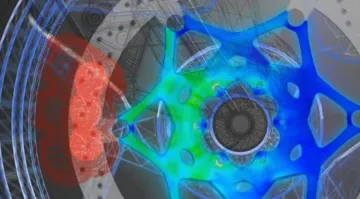

TOSCA——基于 FEA 和 CFD 仿真的高效优化

  Tosca Structure 提供的功能可实现拓扑、形状、焊缝和尺寸优化。Tosca Fluid 为流体流动系统和零部件实现了拓扑优化驱动的设计概念。其功能可针对已定义的流体任务和可用的包装空间自动打造创新的设计构思。

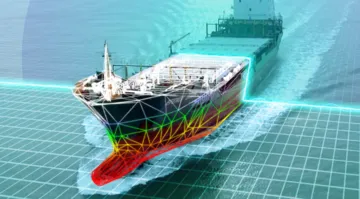

FE-SAFE——有限元模型的耐久性分析软件

  fe-safe 是第一款商用疲劳分析软件,专注于基于现代多轴应力的疲劳方法,并继续为疲劳分析软件设定基准,可直接连接所有主要 FEA 套件(Abaqus、ANSYS、Nastran(MSC、NEi、NX)、Pro/Mechanica)。

  fe-safe:准确、可靠的多轴疲劳分析,而无论载荷和模型复杂度如何;

  fe-safe/橡胶:独特的前沿弹性体疲劳分析技术;

  fe-safe 中的 Verity 模块:原创专利 Verity® 结构应变方法,支持缝焊、结构焊和点焊点;

  fe-safe/TURBOlife:热机械疲劳分析,具有蠕变疲劳交互作用的独特功能。
