Abaqus增量步设置
发布日期:
2022-05-12
浏览量:
45

Abaqus中不同的分析步对应不同的分析类型,其中的增量步在数值定义和实际物理意义上有些略微出入,但均可视为外载的加载历程。这里结合图中悬臂梁的受力分析过程做进一步介绍,在悬臂梁自由端处施加集中载荷P,分析类型取静力通用分析。

图片 2.png

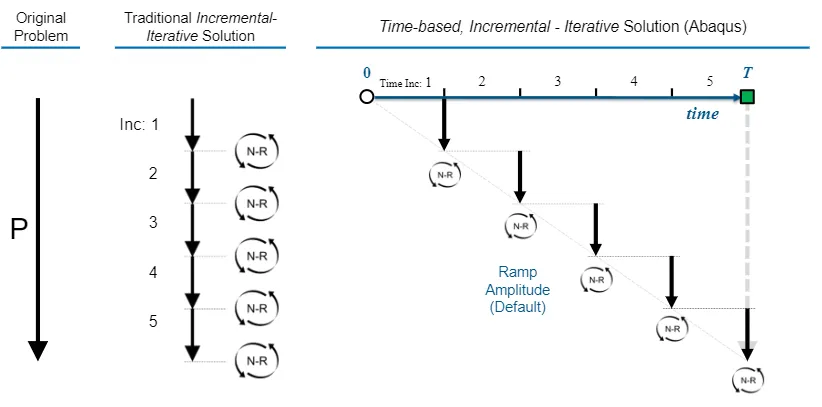

在Abaqus中力的加载必须要经历由0到1的过程,对图中悬臂梁而言则是,载荷历经整个分析步的时间,从0增加到P其中涉及到的参量主要为:


Amplitude: 幅值曲线,决定载荷加载方式,默认为ramp,在处理非线性问题时也可以通过调整幅值曲线的类型和曲线的平滑系数解决不收敛问题;

Time period: 分析步的时间历程;

Type: 增量步递增类型,默认取自动即可,不建议选择固定形式(大概率不收敛);

Maximum number of increments: 当前分析步增量步的数量上限;

Initial increments size: 初始增量步尺寸,用户自定义;

Minimum increment size: 最小增量步尺寸,不同的分析类型有不同的标准,默认取1652412669308968.png

Maximum increment size: 最大增量步尺寸,用户自定义;

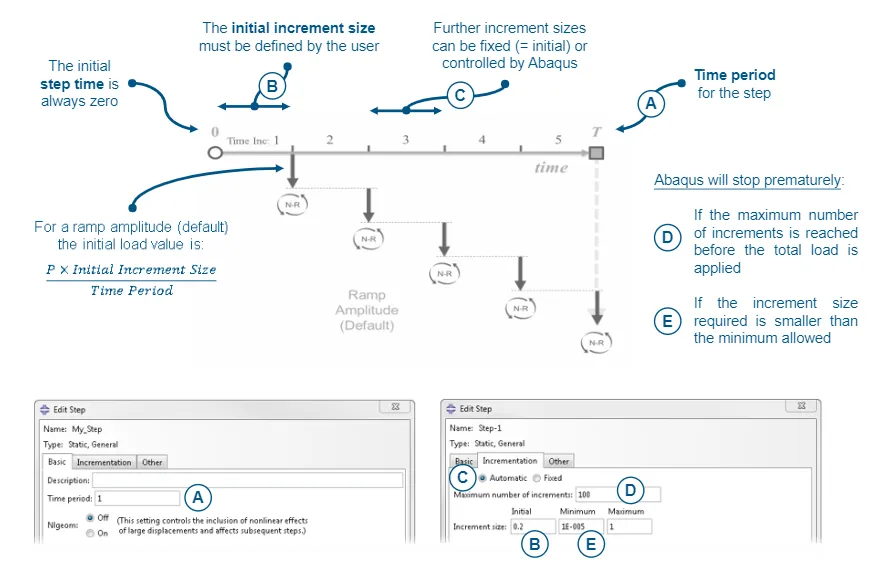

Abaqus中外载实际加载流程图:


若某个增量步计算结果没有收敛(对非线性而言),Abaqus将自动回滚计算至上一个增量步,调整增量步大小(默认缩减至25%)重新计算。

对于静力通用分析而言,time period是一个没有物理意义的参量,其取值也并无限制,一般取1即可,但在动力学或瞬态等分析中具有实际意义,要具体问题具体设定。对于线性静力分析三类增量步的尺寸设置与否并无差异。处理非线性问题时,一般适量增大数量上限,三类尺寸不同程度降低,具体阶数可参阅相关资料。对于诸如显示动力学或者瞬态热力学分析中增量步尺寸有明确的参考标准,可详见用户手册。
