SOLIDWORKS 3D CAD的优点就是其易用性和可靠性。SOLIDWORKS 提供了 3D 设计和制造解决方案,使您可以概念化、创建、验证、交流、管理您的创新想法,并将想法转化为出色的产品设计。在设计小零件时更能体现其简洁高效,真正意义上实现所见即所得。

对于下图的小零件,基于不同的设计意图可选择不同的建模方法:

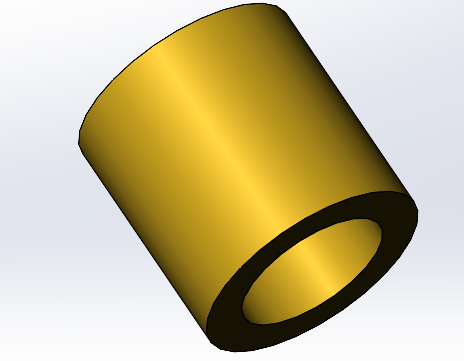

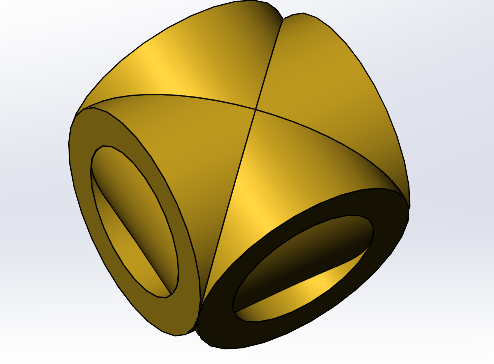

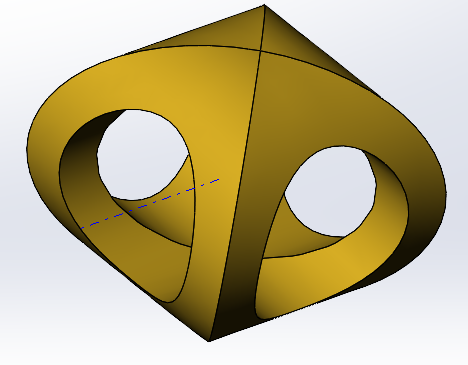

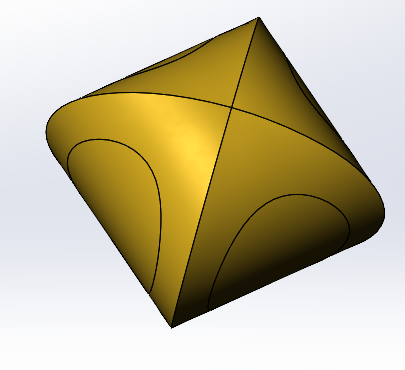

小零件一:

1 拉伸1

2 拉伸2

3 删除面(重复)

4 拉伸切除(重复)

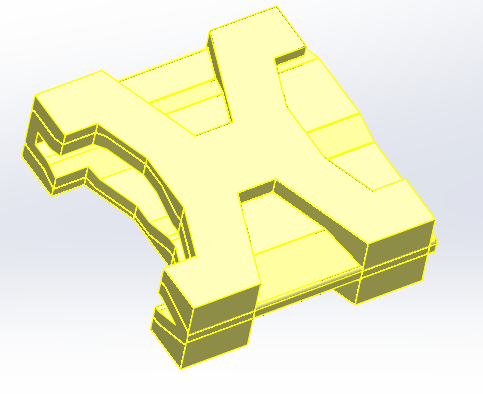

小零件二:

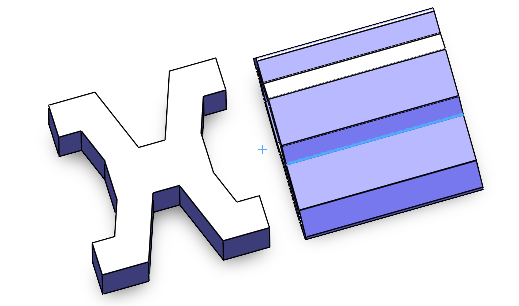

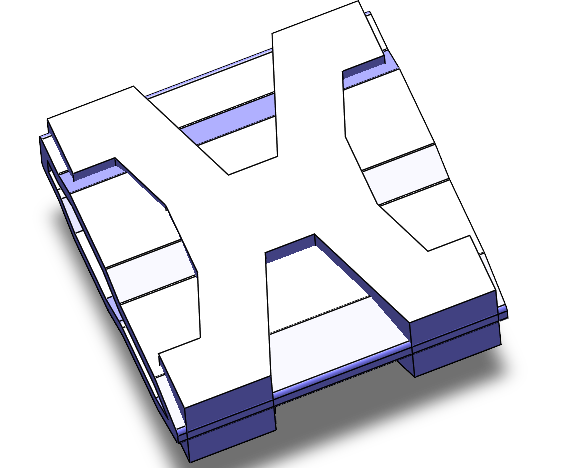

1 在装配体中调整相对位置

2 另存为几何体

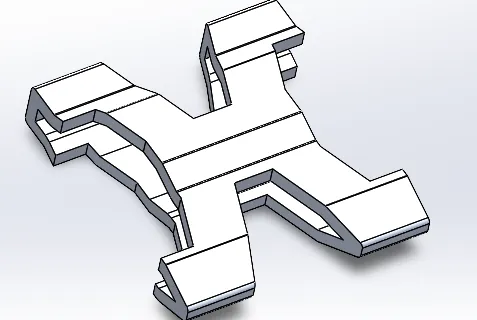

3 相交、删除


除了上述工具外,还有诸如连接重组,替换等快捷功能,常规建模方法建模不太方便的情况下,尝试SOLIDWORKS中的工具,或许有事半功倍的效果。
