SOLIDWORKS中多实体的配合关系

发布日期:
2022-05-05
浏览量:
1164

我们在使用SOLIDWORKS进行3D建模时，可以在一个零件(.sldprt文件)中包含多个实体，形成多实体零件。SOLIDWORKS在装配体模块提供了强大便捷的配合功能，实际上在多实体中同样可以设置配合关系以快速实现设计概念。

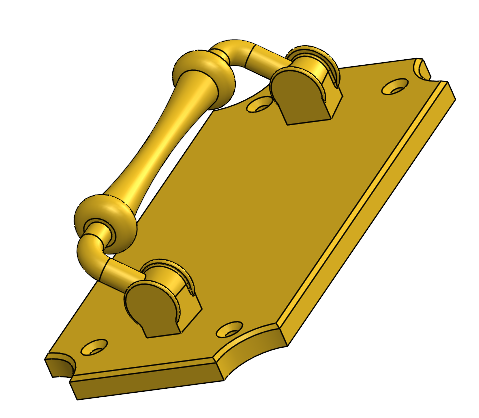

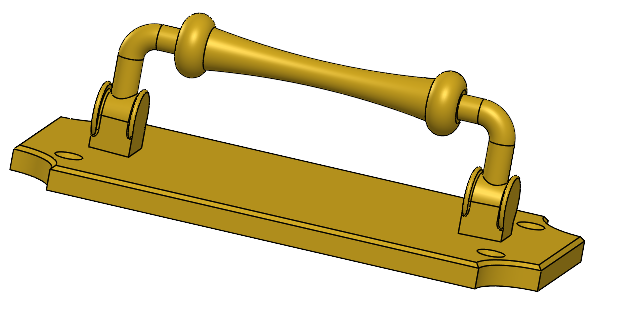

以下图中的无特征零件为例，如需变更设计将把手旋转至正上方与支撑板垂直，使用SOLIDWORKS处理这类无草图无特征的几何体仅需两步即可实现设计变更，无需重新建模。

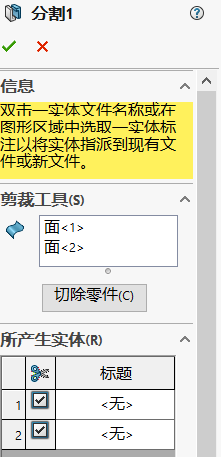

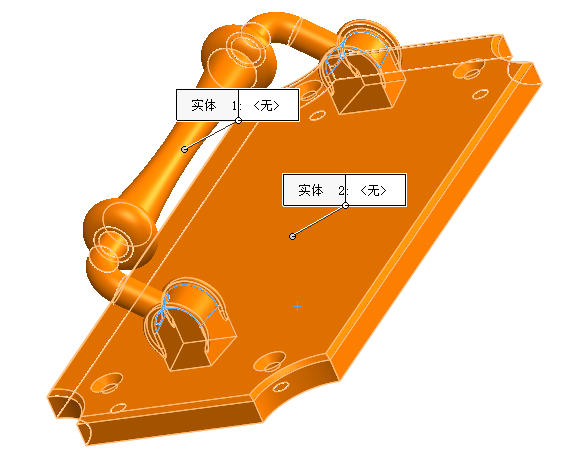

1 切割，由零件生成多实体

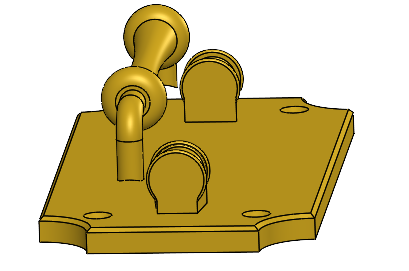

2 移动实体，设置配合关系
