装配体建机架有个特点：结构越复杂，文件越分散。拿一个简单的机架来说，长梁、短梁、立柱、支撑，每根都是独立零件。建模时要在不同文件间跳来跳去，配合关系也容易搞混。更要命的是改尺寸。客户说长度要从 1200 改到 1500，你得先找到主梁零件，改尺寸，保存，然后回到装配体重建。如果其他零件的配合基准是这根主梁，很可能一改就报错：配合失效、过定义、零件飞走。
作为达索SolidWorks代理商和实施伙伴，我们在为客户落地焊件前，会先问三件事：
- 你们的机架改动频不频繁，谁来改，怎么改？
- 出图里最容易出错的是哪块，统计、尺寸还是角点？
- 交付节奏里最卡的环节是什么，建模、修改还是出图？

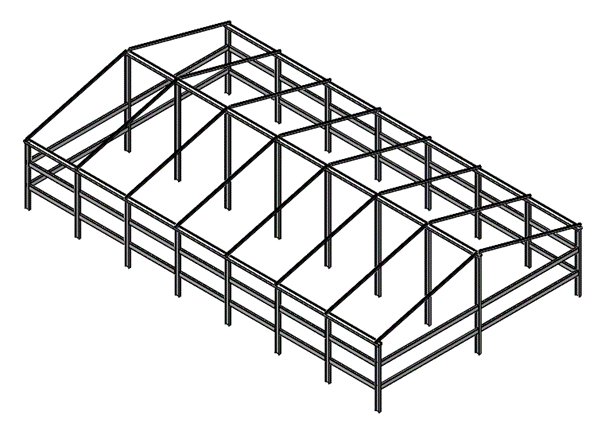

当年我第一次画机架，用的是装配体：新建好多零件，一个个配合。改一次尺寸，要修一串配合。很晚才下班。后来换成 solidworks焊件：先画 3D 骨架草图，再把边线变成型材；角点一键处理；切割清单自动统计。改尺寸时，动的是骨架，整套框架自己跟过来。
为什么SOLIDWORKS装配体画焊件会慢
我见过团队为了改一个简单的框架尺寸，花了大半天时间逐个修复配合关系。如果是紧急项目，这种返工就是灾难。更别说后续的工程图，零件尺寸改了，视图还得重新调整，出图节奏完全被打乱。
用solidworks画焊件怎么更快更稳
1) 先搭骨架
用 3D 草图画长宽高和关键轮廓；把关键尺寸集中在草图里，后续都改这里。
2) 生成型材
启动结构构件，选 40×40 或你的企业型材；依次点草图边线，框架就成型了。
3) 角点处理
在角点选择斜接或对接；需要预留焊缝间隙，输入间隙值即可。
4) 切割清单与出图
自动识别同形构件，统计数量与总长；工程图里选择任一构件出视图与尺寸。
和 SOLIDWORKS 平台的关系（不是孤立功能）
SOLIDWORKS焊件是 SOLIDWORKS 3D CAD 的深度集成功能。你的骨架草图、结构构件、角点处理，全部在同一个建模环境里完成，不用跳软件，不用转格式。
更重要的是数据联动。在 SOLIDWORKS焊件 里生成的切割清单，可以直接拖到工程图里变成表格，型材的长度、角度、数量全部自动填写。修改骨架尺寸后，清单和工程图都会同步更新，不需要手动重新统计。
如果你们用了 SOLIDWORKS PDM，版本管理会更顺。框架模型、切割清单、工程图作为一个整体被管理，谁改了什么、什么时候改的，一目了然。审批流程也可以基于这个一体化数据来设计，让设计到制造的交接更可控。
团队怎么落地更稳
从装配体切换到焊件，技术层面不难，难的是让团队形成统一习惯。我们建议先从型材库入手。
把企业常用的角钢、方管、圆管等建成标准库，按照统一的命名规范管理。比如 L50×50×5 表示 50×50×5 的等边角钢，SHS40×40×3 表示 40×40×3 的方管。这样所有人调用型材时，不会出现同一种型材有多个版本的乱象。
角点处理也要形成规范。哪些地方用斜接，哪些用对接，焊缝间隙留多少，这些都应该写成可查询的规则，而不是凭个人习惯。我见过因为角点处理不统一，导致制造环节反复确认的情况，完全可以避免。
最后是模板积累。每个项目结束后，把好用的骨架布局、切割清单格式、工程图样式保存成模板。下次遇到类似框架，直接套用，效率会有质的提升。
硕迪科技能提供的支持
- 型材库定制与最佳实践
- 骨架建模与角点处理训练
- 切割清单与出图模板
- 案例复盘与效率诊断
目标：用更少的时间，做更稳的框架。
关于北京硕迪科技
达索系统官方认证的 SOLIDWORKS 授权代理商与技术服务伙伴；
提供 SOLIDWORKS焊件培训与落地、型材库建设、框架设计方法论；
欢迎预约 SOLIDWORKS 焊件现场评估，半天跑通一个可复用的框架模板。
常见问题（FAQ）
SOLIDWORKS 焊件的型材库能按我们企业标准定制吗？
完全可以。我们帮一家设备厂定制过型材库，把他们常用的国标角钢、企标方管、进口圆管都按统一格式建好了。在 SOLIDWORKS 里调用时，直接选择就行，不用每次都重新画截面。关键是命名要规范，比如我们按 材质-规格-壁厚 的格式来，像 Q235-L63×63×6 这样，一眼就知道是什么。建好后整个设计部门共享，新人上手也快。
我们现在用装配体做机架，切换到 SOLIDWORKS焊件会不会很麻烦？
说实话，第一次用肯定有个适应期。但关键是要理解骨架思维：不再把每根型材当独立零件，而是把整个框架当一个整体来设计。我建议先拿个简单的工作台练手，用 SOLIDWORKS 的 3D 草图画出长宽高，然后用结构构件功能生成型材。练几次就熟了，比装配体的配合关系简单多了。
用 SOLIDWORKS焊件出工程图会不会比装配体复杂？
恰恰相反，会更简单。因为切割清单是自动生成的，你在工程图里插入表格时，直接选择切割清单就行，所有型材的长度、角度、数量都自动填好了。如果修改了骨架尺寸，SOLIDWORKS 会自动更新表格，不用手动改数字。我们有客户说，以前装配体出图要半天，现在焊件一小时搞定。
SOLIDWORKS 焊件生成的清单能直接给制造部门用吗？
这个要看你们的制造流程。清单本身包含了型材规格、长度、数量，这些是下料的基本信息。但如果制造那边需要更多细节，比如焊接符号、表面处理要求，就需要在工程图里补充。我们一般建议把 SOLIDWORKS 的切割清单当作物料统计，具体的加工要求还是要在图纸上标注清楚。
