美国高性能轮毂制造商 Forgeline Motorsports 在其设计的每一款轮毂中都会运行有限元分析(FEA)。通过采取极其务实的技术路径——仅模拟最关键的极端载荷工况、使用远程载荷(Remote Load)替代冗余的测试夹具几何、并优先保障工程师的时间效率而非机器求解耗时——他们成功将轮毂设计在物理台架测试中的失败率从“频繁失效”降低至“近十年仅有一次物理测试故障”;同时将每年的物理测试成本从估计的 25 万至 50 万美元骤降至每年约 1 万美元。

Forgeline Motorsports 赛车轮毂

图 1:搭载 Forgeline 锻造轮毂在湿滑赛道上高速驰骋的 702 号 GT 赛车

本文将为您完整还原 Forgeline 的研发仿真实战总结。

一、 仿真软件带来的真实世界投资回报率

以下数据源自 Forgeline 自身的真实研发测试对比:

Forgeline 引入 SOLIDWORKS Simulation 前后物理测试成本与周期的震撼对比

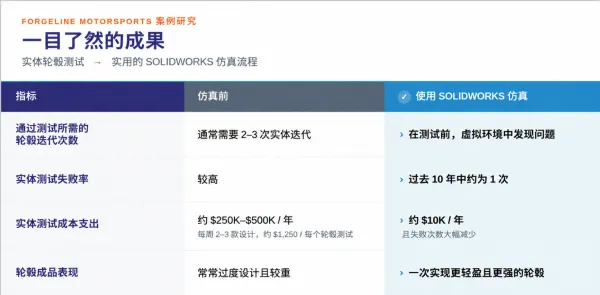

图 2:Forgeline 引入 SOLIDWORKS Simulation 前后物理测试成本与周期的震撼对比

对比指标 引入仿真前(纯物理台架测试) 引入 SOLIDWORKS Simulation 后
年度破坏性测试支出 约 $250,000 – $500,000 / 年 约 $10,000 / 年(节省 96%+)
物理测试失误频次 新样式频繁破坏或产生微裂纹 过去 10 年间仅发生 1 次失效
设计迭代周期 每次试验需数周铣削样品排队 电脑虚拟环境中数小时快速闭环

二、 Forgeline Motorsports 如何应用 SOLIDWORKS Simulation

Forgeline 位于美国俄亥俄州,是一家专注于高性能定制锻造轮毂的顶级制造商。每一款轮毂均根据客户指定的精确尺寸、偏置(Offset)和表面处理按需定制,广泛应用于 Glickenhaus 等知名赛车及超级跑车上。与铸造轮毂相比,锻造轮毂具备更高的强度重量比。Forgeline 已经使用 FEA 技术超过十年,旨在同时将轮毂做得更强且更轻

依据行业标准,物理轮毂必须通过三项标准台架测试:

  • 冲击测试(Impact Test):模拟车辆撞击路肩或障碍物时的瞬间能量冲击。
  • 径加疲劳测试(Radial Fatigue Test):模拟车辆高速行驶时的垂直载荷。
  • 偏心质量过弯疲劳测试(Cornering Fatigue Test):模拟车辆极限过弯时的侧向弯矩。

让 Forgeline 实现极致高效的核心洞察:经验表明,过弯疲劳测试几乎永远是决定性的临界工况(Critical Case)。一款能够通过过弯疲劳测试的轮毂,也必然能够轻松通过径向疲劳与冲击测试。因此,工程师在虚拟仿真中仅对过弯疲劳工况进行模拟。这一决策直接消除了三分之二的虚拟测试矩阵,极大地提升了研发效率。

三、 Forgeline 的仿真工作流程演练

以 Forgeline 经典的 6061-T6 铝合金单体锻造 NW104 轮毂为例,工程师在 SOLIDWORKS Simulation 中的具体设置如下:

1. 材料属性(Material)

定义为 6061-T6 铝合金。由于 3D 模型中已预先指定材料,相关物理属性自动继承,无需额外手动配置。

2. 夹具约束(Fixture)

固定轮毂外唇(Outer Rim),完全贴合物理过弯疲劳试验台上的夹紧方式。

3. 载荷施加(Load)—— 巧妙使用远程载荷(Remote Load)

在物理测试中,载荷是通过安装在距离轮毂安装法面 12 英寸外的悬臂轴施加的。Forgeline 没有选择建模这根 12 英寸的钢制测试轴,而是直接在安装法面的坐标系处施加了一个远程载荷(Remote Load)——距离法面 1 英尺外施加 2,900 磅的载荷。该方法设置速度极快,求解效率极高。

4. 网格划分(Mesh)

采用默认的基于混合曲率的网格生成器(Blended Curvature-Based Mesher)。工程师 Todd Larew 发现,手动逐个挑选圆角面进行局部控制需要花费约 5 分钟,而最终只能节省大约 40~50 秒的计算求解时间。因此,他选择直接使用全局网格,用计算机的计算时间换取工程师宝贵的时间。

5. 静态分析结果(Static Result)与变形云图

求解后,峰值应力显示约为 24 ksi,远低于 6061-T6 材料的屈服极限,且变形趋势与物理测试视频完全吻合。

NW104 轮毂静态位移结果前视图

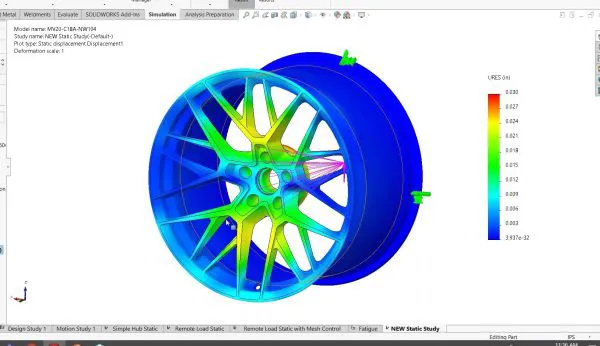

图 3:SOLIDWORKS Simulation 静态位移结果(前视图,真实 1:1 变形比例)

NW104 轮毂 45度斜透视视角位移分布

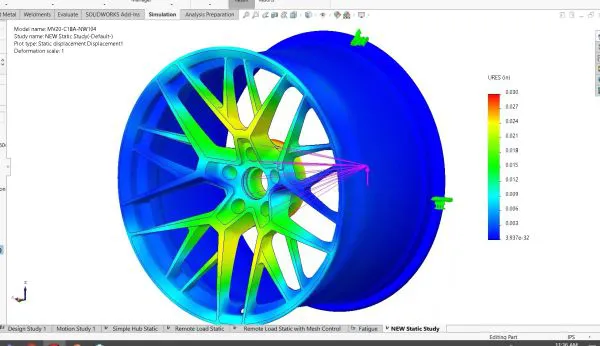

图 4:同静态研究的 45° 斜透视视角,变形显著集中在轮辐区域

轮辐位移集中区特写

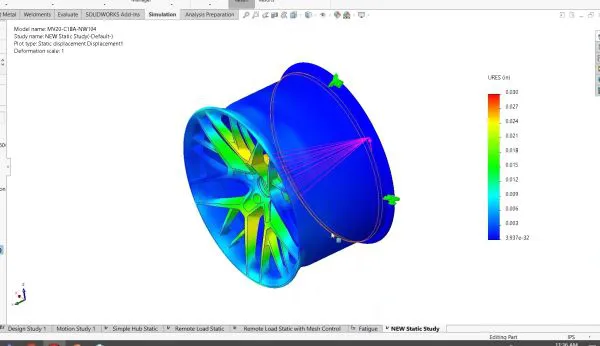

图 5:轮辐局部特写:受载情况下轮毂变形最大的关键位点

6. 疲劳分析研究(Fatigue Study)

行业规范要求轮毂必须成功承受 200,000 次循环。Forgeline 直接调用 SOLIDWORKS Simulation 内部基于应力-寿命(S-N)曲线的疲劳分析模块,引用之前的静力学结果。计算显示:在 200,000 次循环后仅消耗了大约 64% 的材料寿命,具备充足的安全裕度。

四、 核心启示:务实求真,而非追求教科书式的完美

Forgeline 成功的核心主线是:一个优秀且成功的仿真模型,是能够以最快速的方式为您提供可指导行动的答案模型,而不是教科书上最繁复完美的模型。

  • 仅模拟临界工况:绝不重复分析非关键的三大测试工况。
  • 善用远程载荷:避免对无需关心应力的测试设备或轴件进行几何建模。
  • 当局部网格控制无法带来投入产出比时,直接使用全局网格
  • 使用系统内置的疲劳工具替代手动 Excel 电子表格计算
  • 对关键尺寸采用参数化优化,而非拓扑优化:因为拓扑优化生成的有机形状往往与轮毂设计所必需的审美美感约束产生冲突。

在参数化优化的案例中,目标是在将峰值应力保持在 24 ksi 以下的同时最小化轮毂质量。优化发现:将某个关键圆角半径从 0.5 英寸增加到 0.585 英寸,可以在仅增加约 0.01 磅重量的前提下显著提升结构强度。

五、 常见问题解答 (FAQ)

Q1: 为什么 Forgeline 只模拟过弯疲劳测试?

答:他们的轮毂必须通过冲击、径向疲劳和过弯疲劳三项物理测试。但经验表明,偏心质量过弯疲劳测试几乎永远是临界工况——通过过弯疲劳测试的轮毂必然能通过其余两项。仅分析该工况剔除了冗余计算,且依然能保证物理测试 100% 通过。

Q2: 什么是远程载荷(Remote Load)?为什么要在这里使用?

答:远程载荷可以在不建立中间几何模型的情况下,在空间中相对于模型存在偏置的点上施加力或弯矩。Forgeline 在距离法面 12 英寸处施加 2,900 磅载荷代表测试轴,省去了建立 12 英寸测试轴的几何工作和额外的求解资源。

Q3: 为什么选择跳过局部网格细化?

答:局部网格细化只有在能够显著提升效率时才有价值。在 Forgeline 的轮毂案例中,手动挑选圆角面需要 5 分钟,却只能节省 40~50 秒的计算求解耗时。直接使用全局网格,把时间留给工程师是更高性价比的选择。

Q4: 仿真为 Forgeline 节省了多少成本?

答:在没有仿真之前,估计每年破坏性测试和废品支出在 25 万到 50 万美元之间。引入仿真后,目前年度物理测试支出仅约 1 万美元,且过去 10 年间仅发生过一次物理测试失败。
