SOLIDWORKS 核心快捷键与高效建模速查指南

发布日期:
浏览量:
24

SOLIDWORKS 核心快捷键与高效建模速查指南

发布日期：2026-08-18

关键词：SOLIDWORKS 快捷键, 鼠标手势建模技巧, 硕迪科技, SOLIDWORKS 复制向导

在日常三维 CAD 建模中，熟练掌握快捷键与鼠标手势是区分初学者与资深工程师的重要标志。研究表明，熟练运用快捷键能够减少工程师 30% 以上的鼠标移动行程，显著提升研发连贯性与建模速度。

SOLIDWORKS代理商硕迪科技为您系统梳理 SOLIDWORKS 最核心的通用快捷键、快捷工具栏设置、鼠标手势盲操技巧、全量快捷键速查表以及跨设备复制向导备份方案，帮助您打造极速建模体验。

一、 高频通用快捷键速查清单

  • S 键（Shortcut Bar）：调出上下文敏感的快捷工具栏（支持零件、装配体、工程图和草图四维自定义）。
  • D 键（Confirmation Corner）：直接将确认/取消退出按钮拉至鼠标光标处，无需将鼠标移至屏幕右上角。
  • 空格键（Spacebar）：调出视图定向面板，快速切换前视、上视、左视及轴测图。
  • Ctrl + Tab：快速在当前打开的多个 SOLIDWORKS 文件（零件、装配体、工程图）之间无缝切换。
  • Tab / Shift + Tab：在装配体中，光标悬停于组件上按 Tab 键可直接隐藏该组件，Shift + Tab 可重新显示。
  • F 键（Fit to Screen）：整屏显示全景模型。
  • Z 键 / Shift + Z：缩小与放大模型视角。
  • Ctrl + B / Ctrl + Q：重新生成模型 / 强制深度重新生成。

二、 S 键快捷工具栏（Shortcut Toolbar）的自定义与妙用

按下键盘上的 S 键，光标旁会立刻弹出一个快捷菜单。SOLIDWORKS 针对草图、零件、装配体与工程图四种不同环境提供了独立的 S 键菜单。

SOLIDWORKS S键快捷工具栏

图 1：按下 S 键调出的上下文敏感快捷工具栏

您可以右键选择“自定义”，将日常高频使用的命令（如智能尺寸、拉伸凸台、切除、圆角等）直接拖拽进 S 键菜单中：

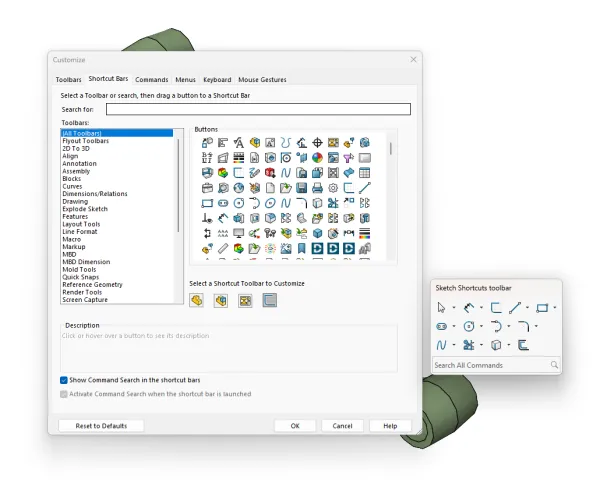

自定义 S键工具栏命令

图 2：拖拽常用命令自定义打造专属的 S 键快捷菜单

三、 Mouse Gestures（8 方向鼠标手势）盲操技巧

按住鼠标右键并向任意方向拖动，即可触发鼠标手势（Mouse Gestures）。SOLIDWORKS 支持配置 4 方向或 8 方向的环形菜单。

SOLIDWORKS 8方向鼠标手势环形菜单

图 3：右键拖拽快速调出的 8 方向环形鼠标手势菜单

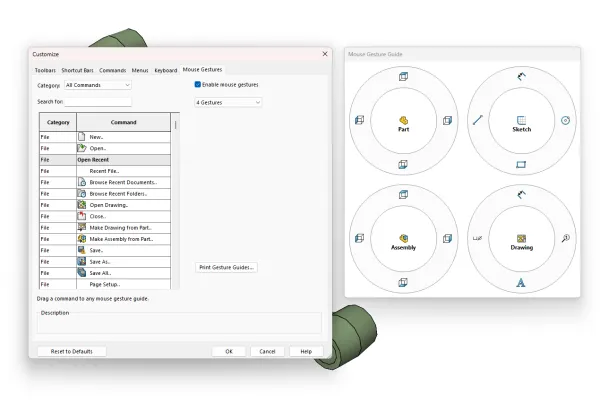

鼠标手势自定义配置界面

在“工具 ➔ 自定义 ➔ 鼠标手势”中，您可以为画圆、画直线、智能尺寸或切除等命令分配拖拽方向，实现无需眼睛看菜单的肌肉记忆盲操。通过这种方式，工程师可以将最常用的草图工具映射到特定的滑动轨迹上，极大减少了在工具栏中寻找图标的时间。

图 4：在自定义选项卡中精准映射鼠标手势的方向与命令

四、 自定义键盘快捷键（Keyboard Shortcuts）映射

除了系统默认的快捷键外，您还可以在“自定义 ➔ 键盘”选项卡中，将特殊命令绑定到单个按键。例如将“测量”绑定至 M 键，将“质心”绑定至 C 键。

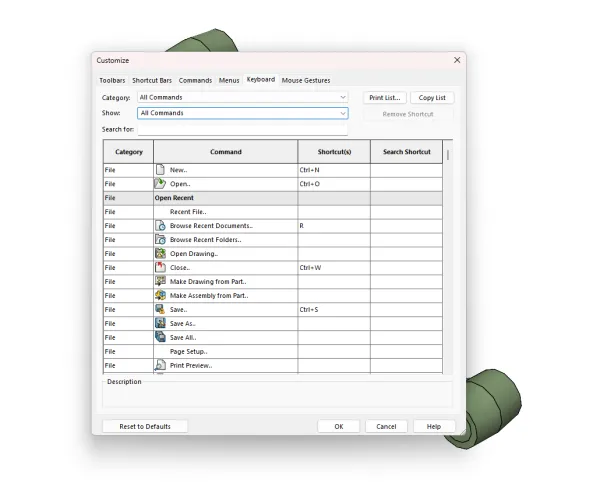

SOLIDWORKS 键盘快捷键映射界面

图 5：灵活检索命令并绑定自定义键盘快捷键

五、 SOLIDWORKS 全场景快捷键速查总表 (Cheat Sheet)

为了方便您随时查阅与记忆，我们整理了涵盖草图、装配体、视图与特征操作的全量快捷键分类对照表：

应用场景 快捷键组合 功能说明与高效使用技巧
视图控制 Ctrl + 1 至 8 一键切换前视(1)、后视(2)、左视(3)、右视(4)、上视(5)、下视(6)、等轴测(7)、正视于(8)
装配体配合 Alt + 拖拽零件 Smart Mates 智能配合：按住 Alt 拖拽零部件面/轴到另一零件，自动识别同轴或重合配合
装配体零部件显隐 Tab / Shift + Tab 鼠标悬停组件按 Tab 瞬间隐藏阻挡组件；在空白处按 Shift + Tab 恢复显示
草图与特征复制 Ctrl + 拖拽特征 / 实体 在设计树或图形区域按住 Ctrl 拖拽特征，即可快速复制该特征到新平面
模型重建刷新 Ctrl + B / Ctrl + Q Ctrl+B 为常规重新生成，Ctrl+Q 为强制重新生成整个特征树（解决修改尺寸后未刷新的问题）

六、 高阶技巧：使用 SOLIDWORKS 复制向导导出备份

好不容易配置好的 S 键工具栏、鼠标手势与键盘快捷键，如何在重装系统或换新电脑时无缝迁移？

  1. 在 Windows 开始菜单中搜索并打开 SOLIDWORKS 工具 ➔ 复制向导 (Copy Settings Wizard)。
  2. 选择 “保存设置 (Save Settings)”，勾选“键盘快捷键”、“工具栏布局”以及“鼠标手势”。
  3. 导出生成一个 .sldreg 配置文件。在在新电脑上一键双击运行该注册表文件，即可 100% 复原您的个性化高效操作习惯！

七、 常见问题解答 (FAQ)

Q1: 为什么有时候按 S 键没有弹出来工具栏？

答：请检查是否正处于文本输入框（如修改尺寸数值）中。如果输入光标在文本框内，按 S 键会被识别为输入字母 S。只需按 Escal 退出编辑状态即可恢复。

Q2: 如何将快捷键配置一键恢复到出厂默认状态？

答：打开“工具 ➔ 自定义”，在“键盘”或“鼠标手势”选项卡下方点击 “重置为默认值 (Reset to Defaults)” 即可一键恢复软件默认设置。
