Abaqus实用工具——load case

发布日期:
2022-04-07
浏览量:
2127

Abaqus针对线性载荷组合分析

Load case是一组载荷和边界条件用来定义特定的载荷条件。在下列类型的分析中,可以使用一个或多个载荷情况来研究结构在不同载荷条件下的线性响应:

static perturbation

direct steady-state dynamic

SIM-based steady-state dynamic (mode-based and subspace-based)

substructure generation

load case利用线性叠加原理,分析效率远远高于多载荷步等效分析。您可以直接线性组合载荷和边界条件定义load case;在后处理模块(create field output from frames)也可以对前处理中已定义的load case进行线性组合操作,这里实际上的操作对象为前处理中load case对应的分析结果而非load case 自身。

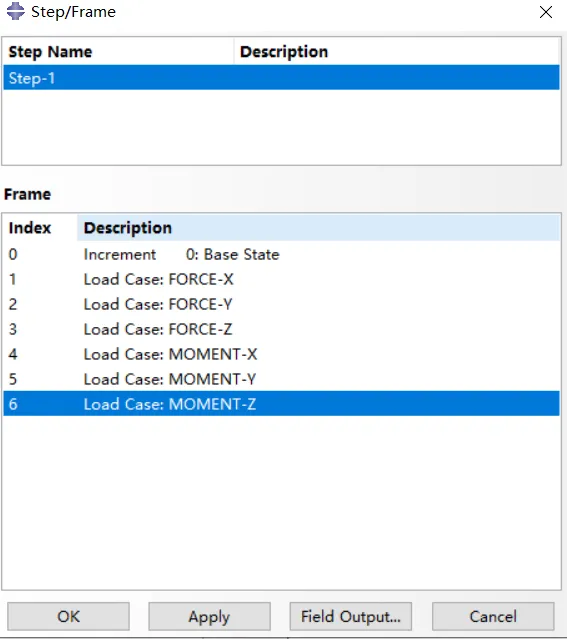

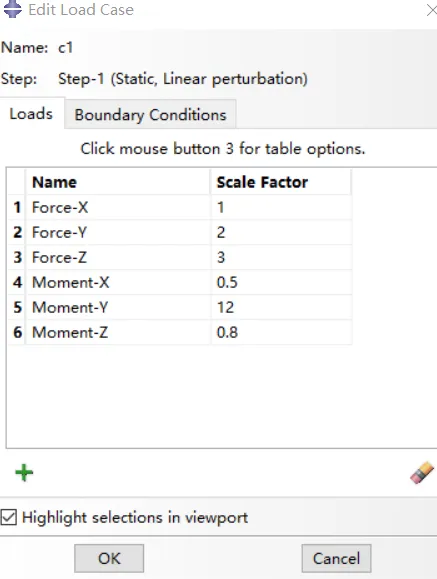

前处理中定义load case

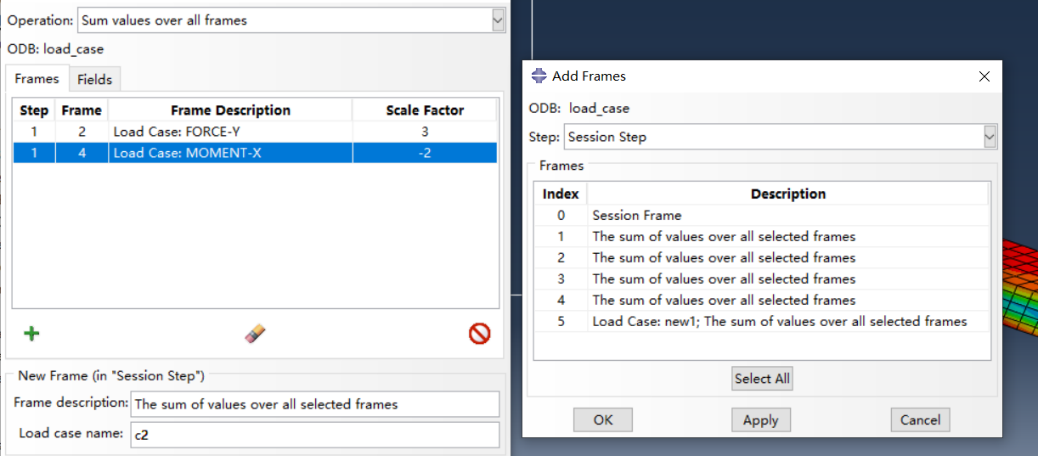

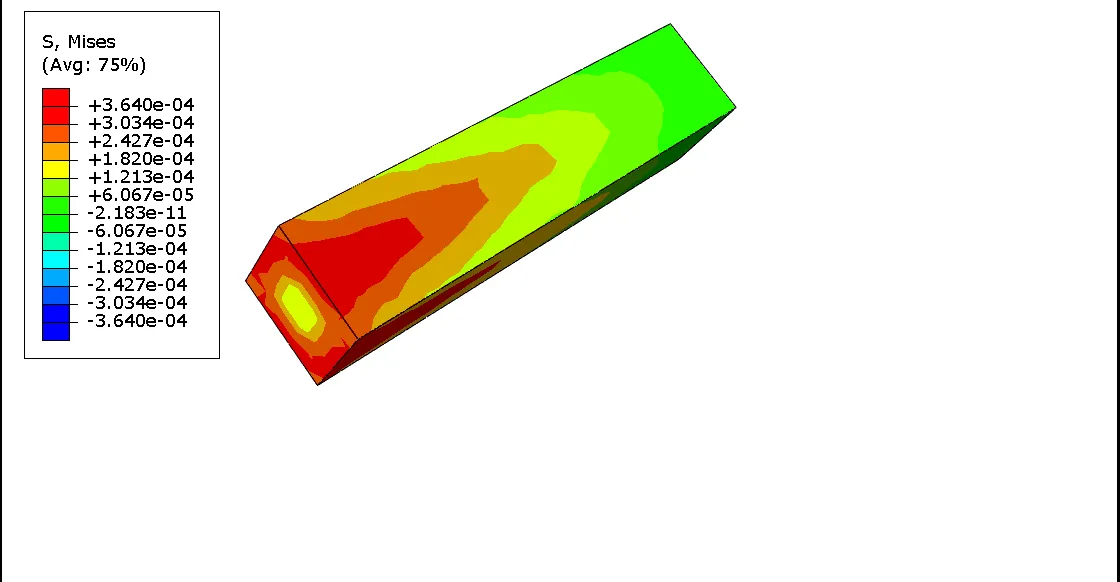

后处理中load case的线性组合
