Abaqus中bottom-up meshing

发布日期:
2021-08-19
浏览量:
1397

自下而上网格划分是一种手动增量网格划分过程,允许在任何实体区域中构建六面体网格。具有如下特点:
1.结构化、扫描和自由网格技术都以自上而下的方式工作,它们直接绑定到几何体,从而生成的网格填充几何体。自下而上的网格划分会放松将网格与几何体绑定的约束,以便可以构建忽略某些几何特征的网格。

2、修改网格,不需要考虑几何特征。如果使用几何体,则在自下而上网格中创建的图元始终与网格化的实体区域相关联,但网格边界可能与区域的几何边界不关联。

3、放松的几何体约束也意味着您必须仔细选择用于创建网格的参数,因为它可能与几何体有很大差异。Abaqus生成自下而上上的网格后,需要评估其是否适合分析,如果存在几何图形,则需要验证网格是否与之正确关联。

一般结合结构化、扫描、自由网格技术以及节点的投影、合并等方法共同使用。

对象:孤立网格或已定义的自下而上区域

方法:扫掠、拉伸、旋转、移动(孤立网格)

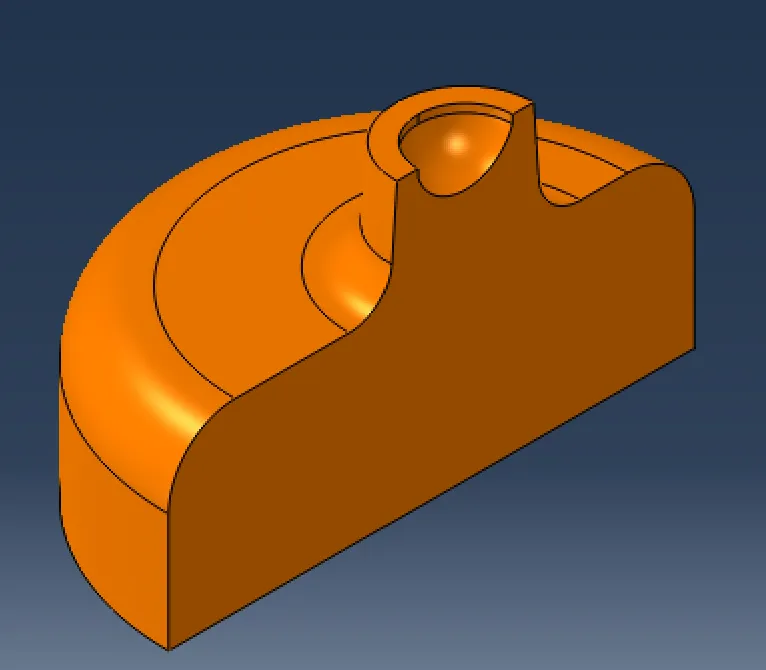

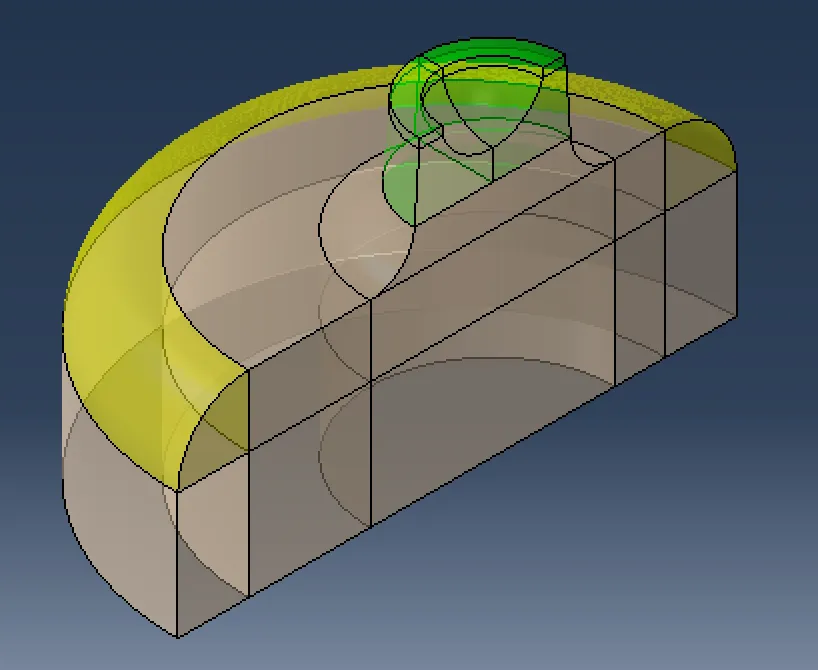

面和体的切割以及自下而上区域的定义

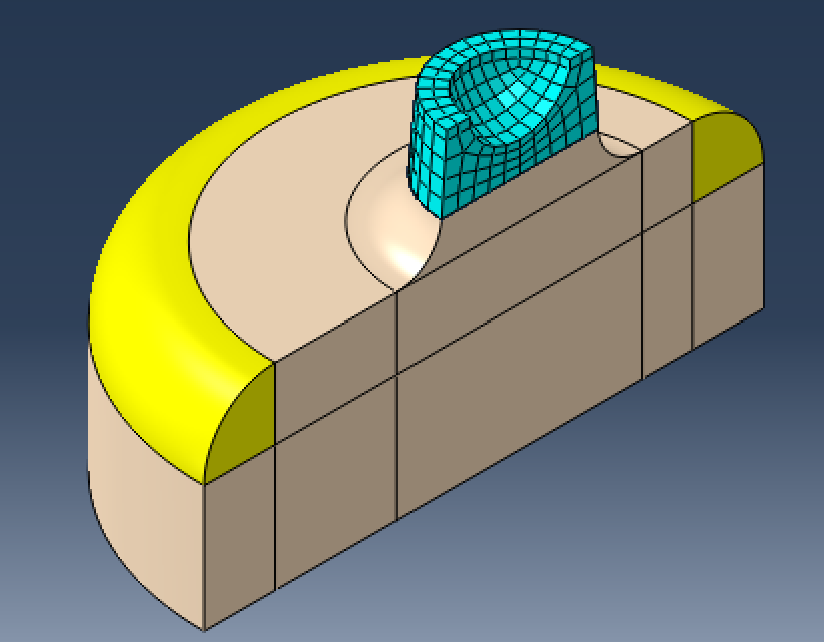

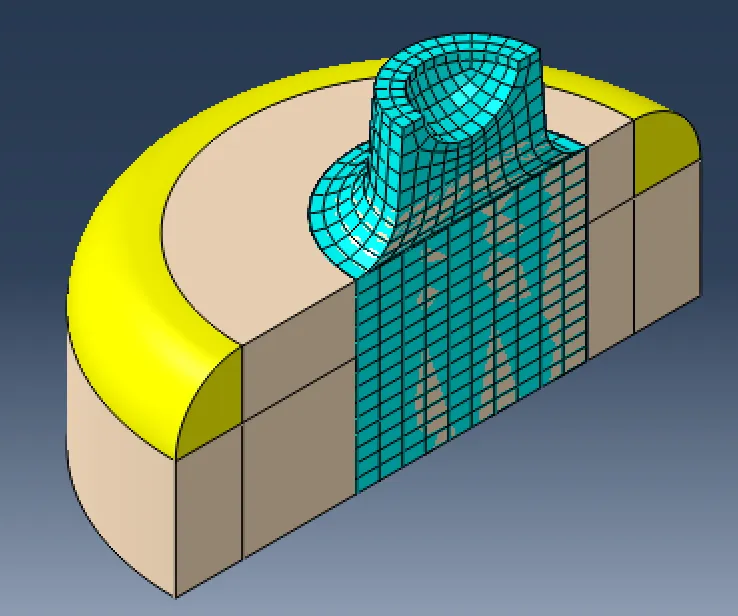

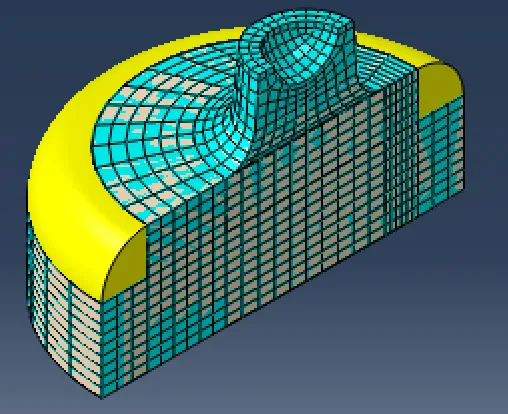

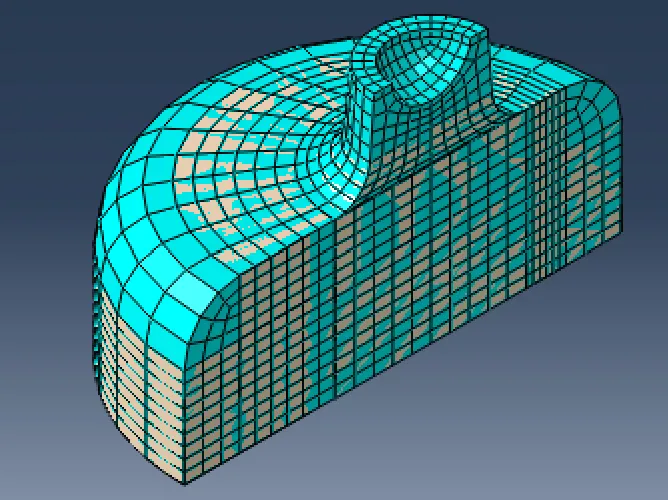

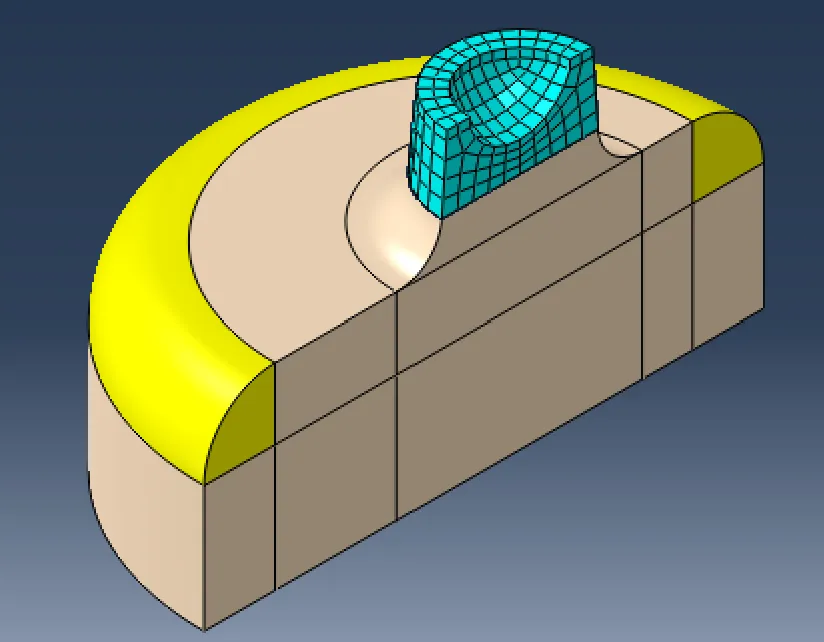

选用适当方法逐步构建网格,最后将目标面和单元面进行匹配
