SOLIDWORKS 2023 3D CAD机械设计 10 大新增功能

发布日期:
2022-09-28
浏览量:
610

SOLIDWORKS 2023新增功能 - 3D CAD机械设计

10大新增功能

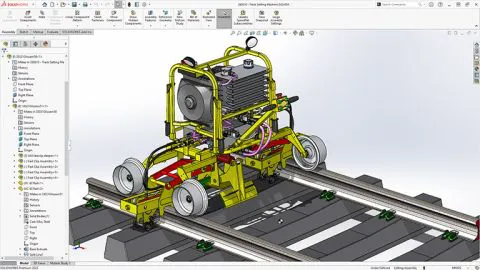

1. 装配体

  • •在已解析模式下加载零部件时,通过有选择地使用轻量化的技术自动优化已解析模式。
  • •利用更快地保存大型装配体的功能,提高工作效率。
  • •通过将装配体零部件导出为单独的 STEP 文件,加快下游流程。
优点:通过更智能的自动化装配体管理,提高大型装配体的处理速度。

2.装配体工作流程

  • •通过自动将丢失的配合参考替换为替代配合参考(包括 面、边线、平面、轴和点),确保设计完整性。
  • •利用新的终止条件(包括“成形到下一面”、“成形到顶点”等),加快装配体特征的的创建。
  • •利用压缩不需要的磁力配合和连接点的功能,在设计装配体时节省更多时间。
优点:利用简化的装配体工作流程,加快装配体设计。

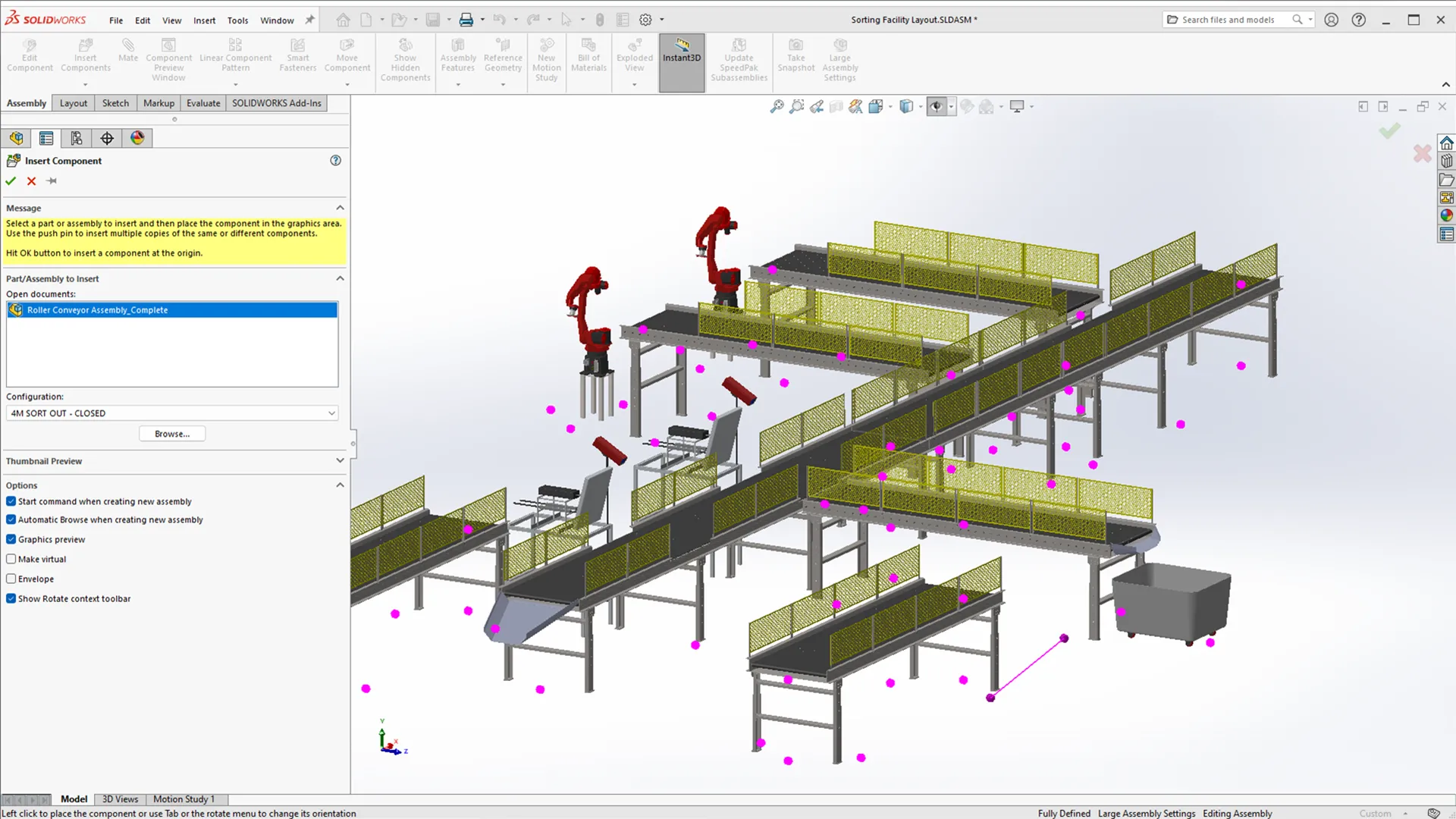

02 Assembly Workflows updated 2.png

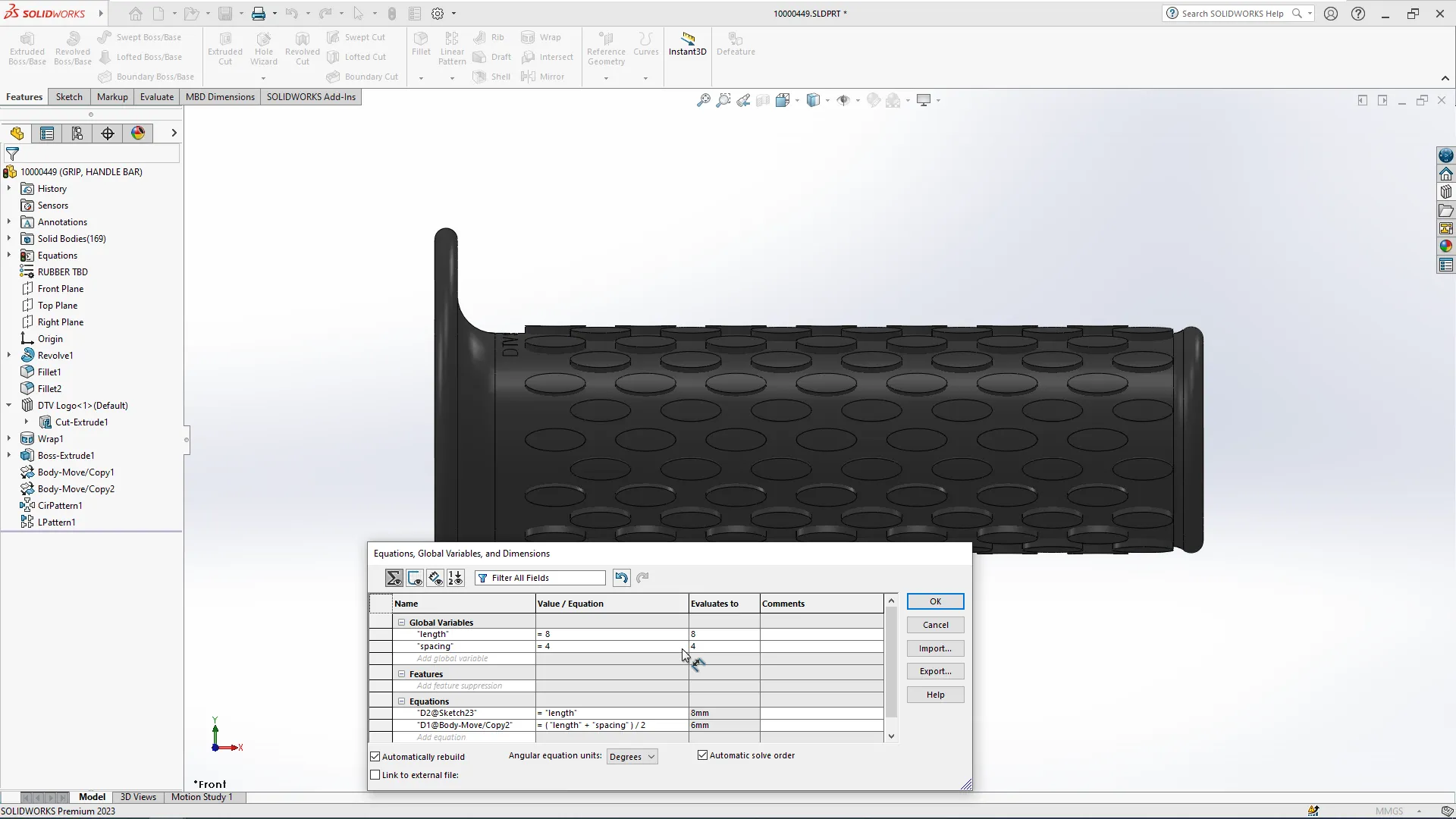

03 Parts and Features.png

3.零件和特征

  • • 通过利用方程式控制平移和旋转值,加快几何体的复制。
  • •通过参考 3D 草图、2D 草图尺寸和镜向中的坐标系,加快零件建模。
  • •利用使用单线字体(也称为 Stick 字体)的草图,创建包覆特征。
优点:利用多体建模改进和更广泛地使用坐标系,更快地创建零件几何图形。

4.钣金

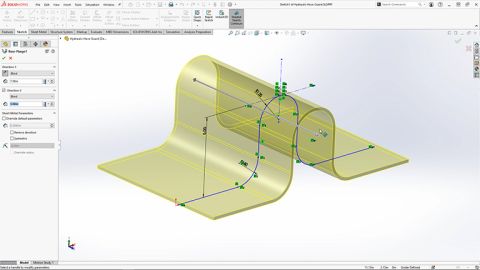

  • • 通过利用基体法兰或放样折弯特征应用对称厚度,更轻松地均衡折弯半径值。
  • •在注解和切割清单中包括钣金规格值。
  • •超过钣金边界框大小限制时,接收自动传感器警报。
优点:加快钣金设计,同时改善与制造部门的交流

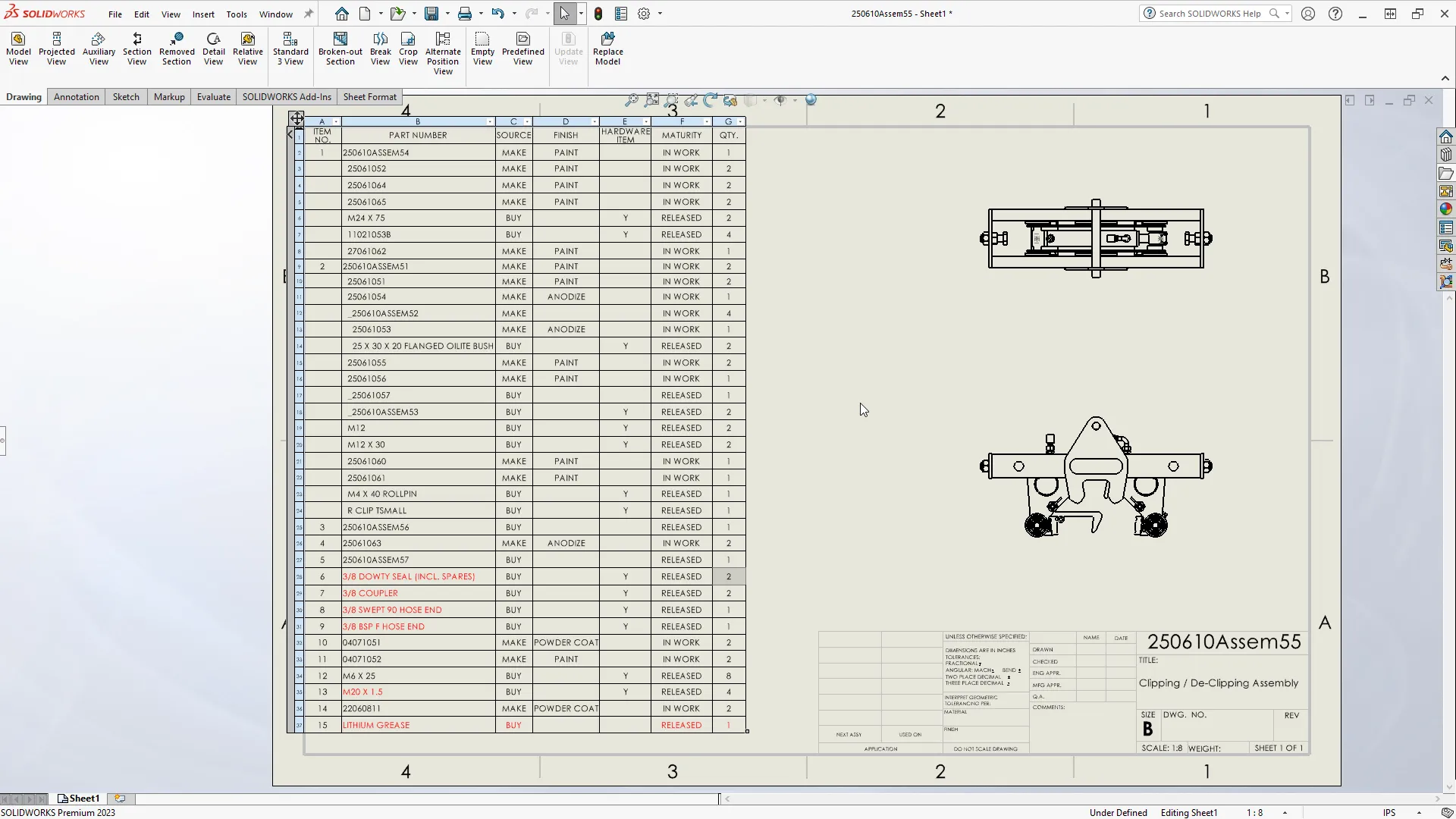

05 Drawings and Detailing updated.png

5.工程图和出详图

  • 使用“启用/禁用”选项将形位公差限制为特定标准,从而确保标准化。
  • •利用值在被覆盖时将变为蓝色的功能,在 BOM 表中更轻松地识别覆盖值。
  • •利用消除隐藏线 (HLR) 和隐藏线可见 (HLV) 模式,在工程图中显示透明模型。
优点:创建会更准确地展示设计的工程图,并通过将形位公差限制为特定标准来确保标准化。

6 结构设计

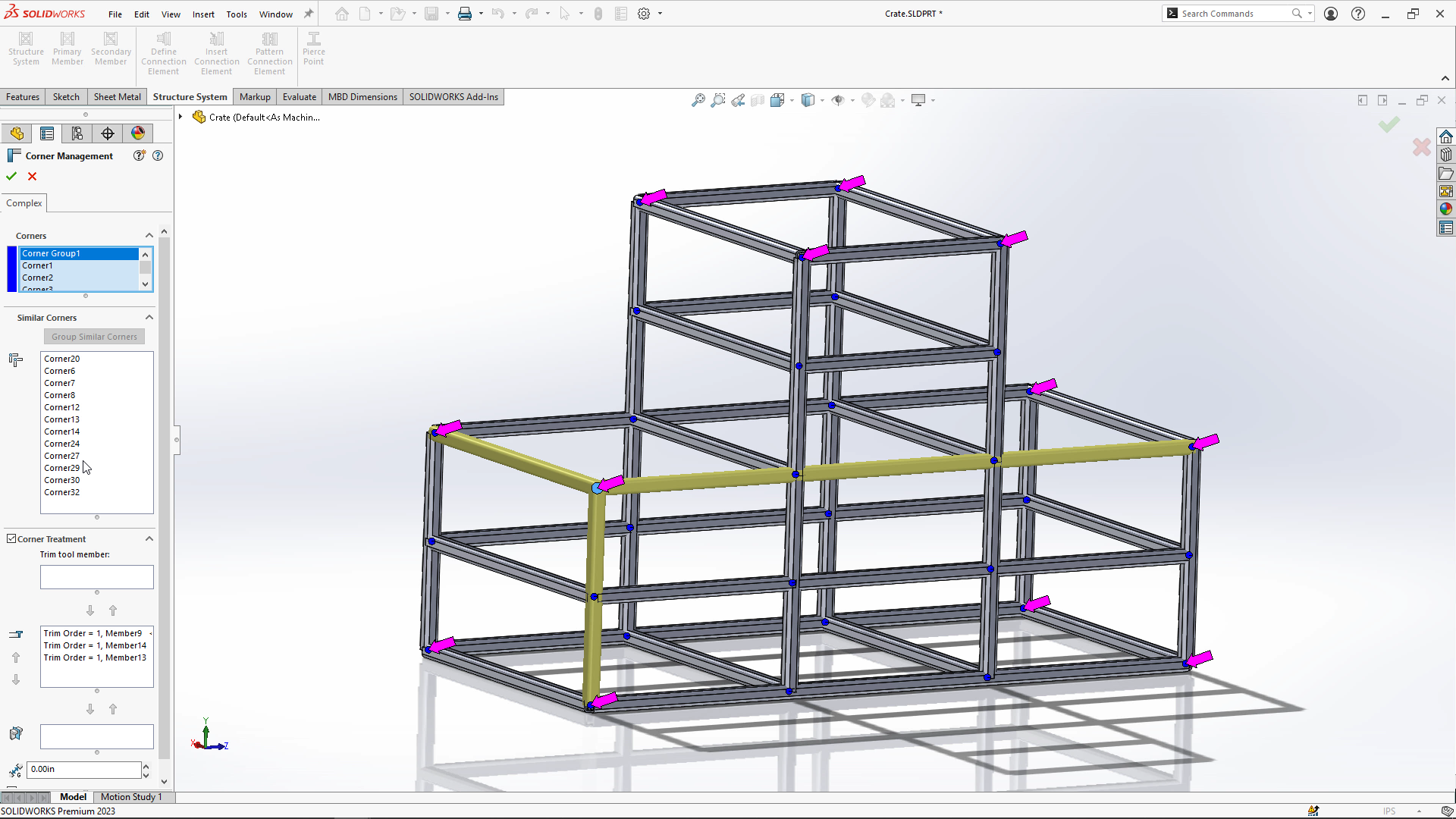

  • 将类似的边角分组并应用修剪,然后使用新的阵列特征自动应用连接板。
  • •选择一组大小和类型相同的焊件构件,并针对特定配置更改其大小。
  • •从 FeatureManager® 设计树或边角管理RopertyManager 缩放到所选边角
优点:利用简化的用户体验,轻松地构建和修改较为复杂的结构。
06 Structure Design updated.png

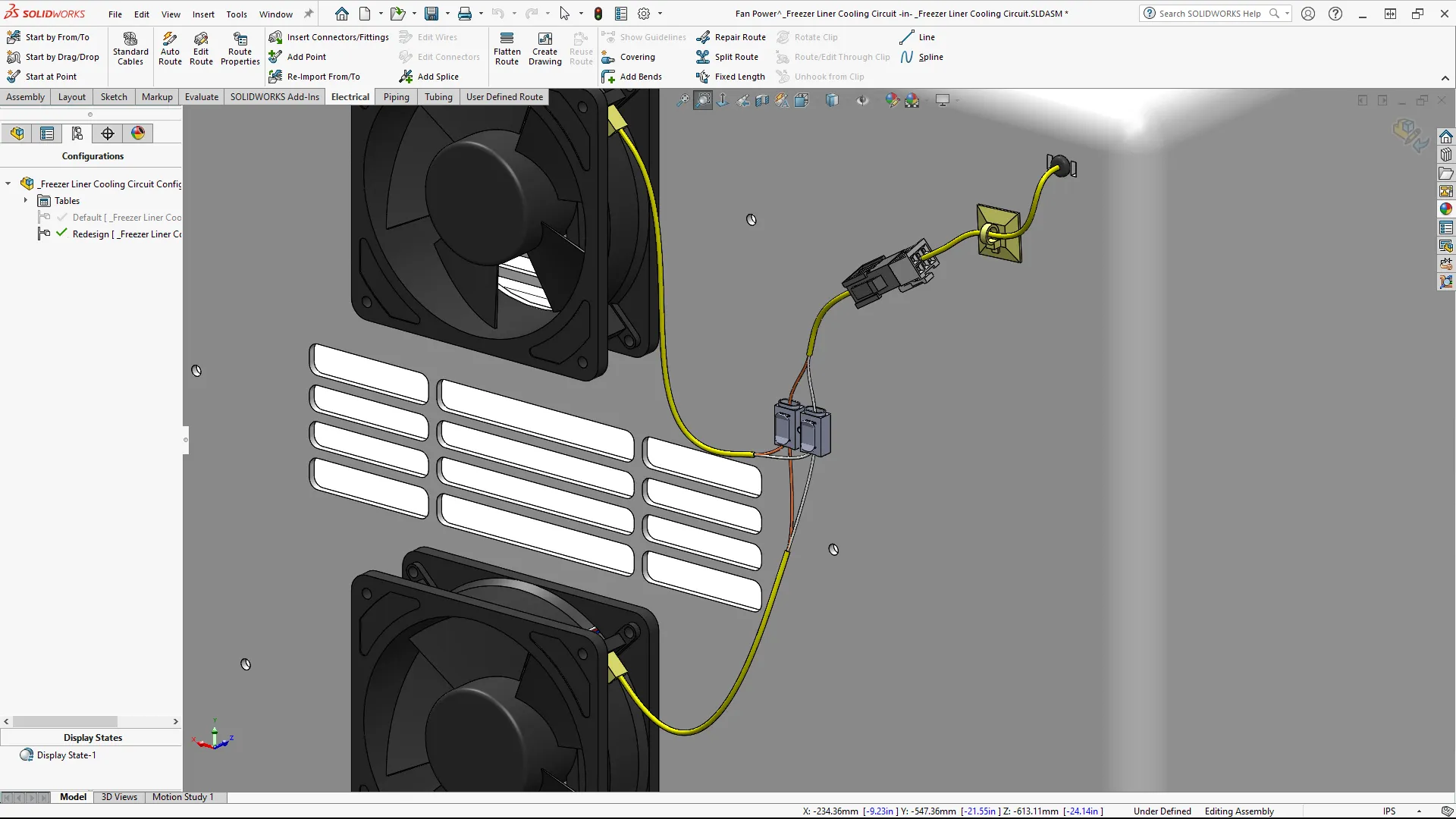

07 Electrical Routing updated.png

7 电力布线

  • 创建含多个电路的接头,将电线或电缆芯连接到其中。
  • •通过查看线束段的图形横截面,清晰地可视化线束段。
  • •通过将接头重新定向为与所选平面平行,改进电力布线设计
优点:使用新的选项来平展、重新定向和显示电线和接头,以处理较为复杂的电力布线场景。

8 电气设计

  • • 在任何电气项目工程图中包括 BOM 和电线清单等报告表。
  • •在可以动态地插入原理图的标签中,显示有关零部件的连接信息。
  • •利用 MS® Excel 电子表格中的电气数据,自动创建更好的原理图
优点:在减少错误的同时,更快地创建提供更多信息的电气文档

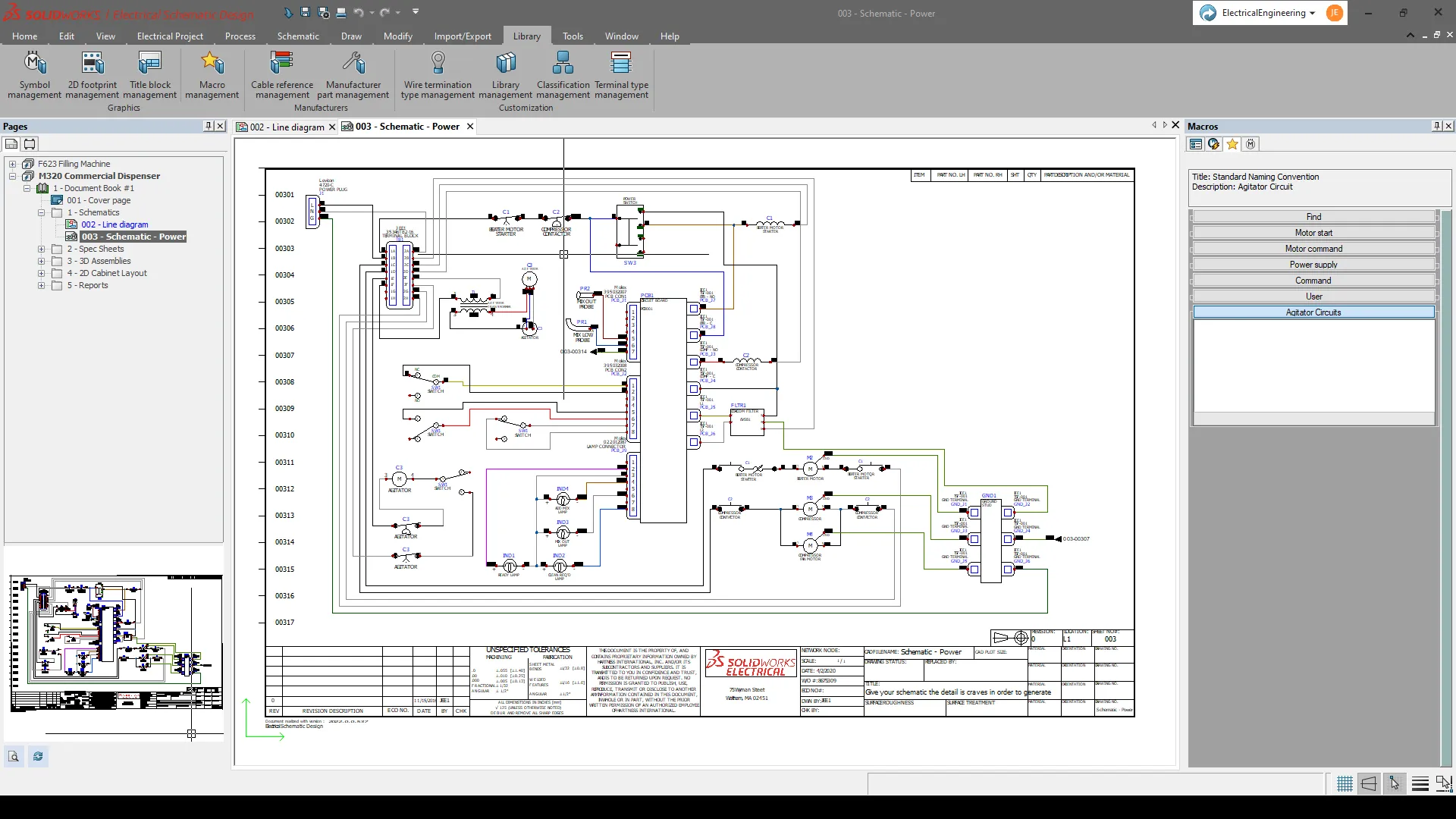

08 Electrical Design.png

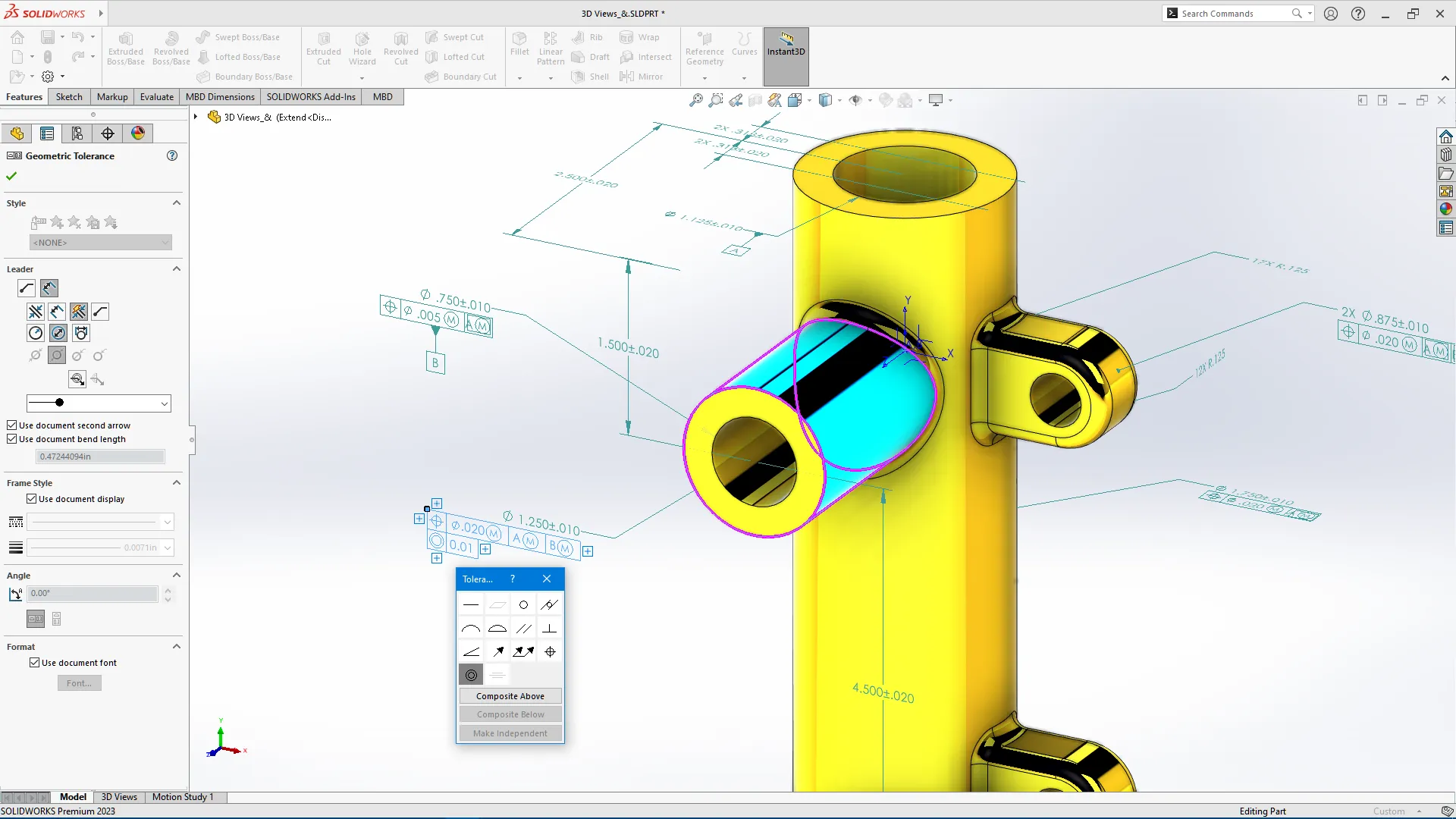

09 MBD.png

9 基于模型的定义 (MBD)*

  • 在 3D PDF 文件中查看零部件尺寸,包括特征尺寸、参考尺寸和 DimXpert™ 注解。
  • • 利用扩展的特征识别,更快地为楔形特征出详图。

优点:利用查看装配体中的所有尺寸的功能,以 3D 方式更清晰地交流您的设计

10 SOLIDWORKS Visualize*

  • • 利用 Stellar Physically Correct 渲染器生成逼真的渲染,并利用深度学习人工智能降噪器,获得最佳渲染性能。
  • •利用拾色器和颜色样本调色板,采用更多方式定义颜色。
  • •在预览渲染模式中,查看基于物理的渲染 (PBR) 材料等的显示改进。
优点:在预览渲染模式中体验更好的现实生活渲染,以及改进的渲染性能和更轻松的颜色定义方法 。

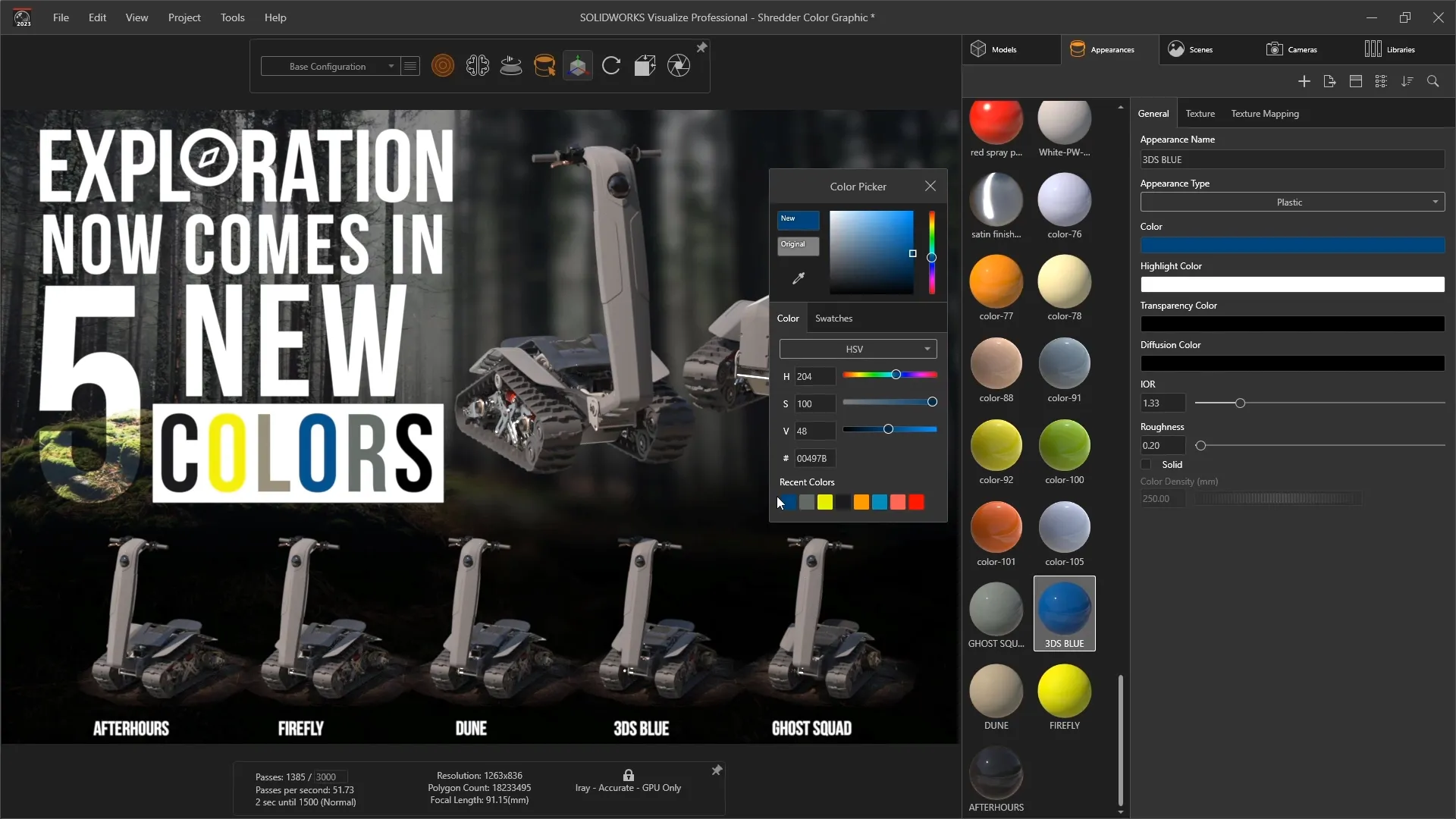

10 SOLIDWORKS Visualize.png
