Solidworks无特征实体编辑
发布日期:
2022-05-26
浏览量:
78

对于从事机械设计行业的人员而言,除了自己的设计产品之外,还会经常接收上下游或者第三方的产品,数据的交换意味着要面对不同的版本甚至不同的数据源,常见的处理方法则是统一转换中间格式,这就意味着需要无特征修改产品设计。

Solidworks不仅在一定范围内支持逆版本转换数据,而且针对第三方数据源产品提供了十分实用的功能,除了常规的特征识别和修复功能,还支持第三方钣金数据一键转换。遇到特征识别不能满足的复杂特征时还可以使用直接编辑功能。

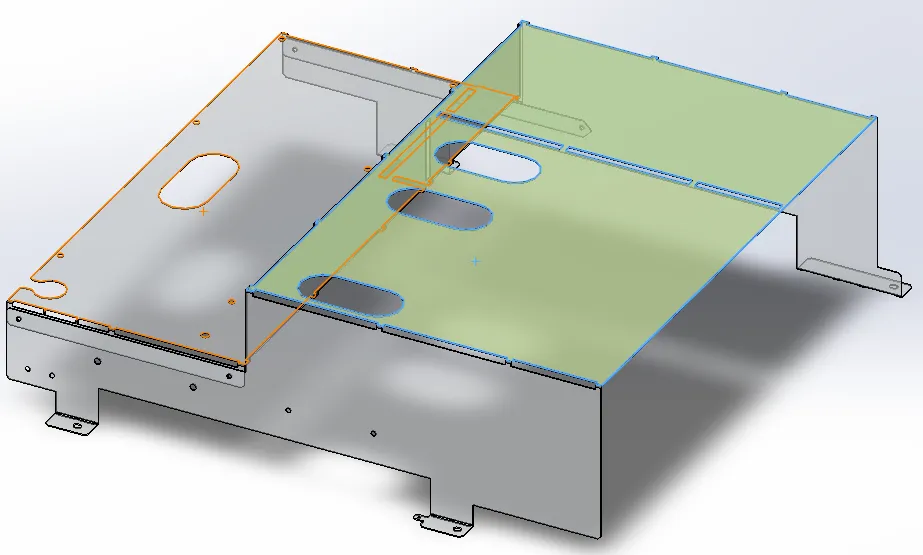

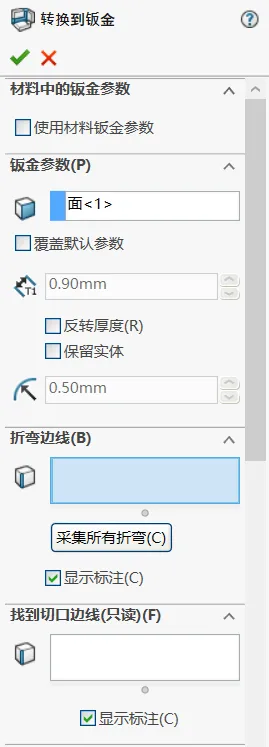

实例1 外部数据一键转换,钣金数据诸如折弯系数、折弯半径的更改。



实例2

1 阵列

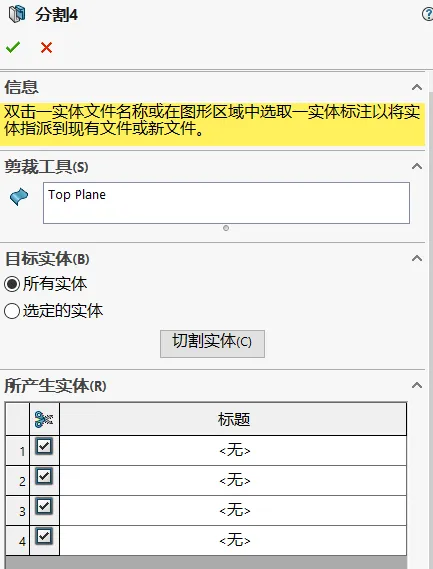

2 分割、删除实体(重复)

3 阵列
