SOLIDWORKS结构系统设计功能加速焊件设计

发布日期:
2024-04-09
浏览量:
151

在SOLIDWORKS 2019版本发布时新增了结构系统设计功能,这是一种可以在单个特征中创建、修改焊件结构的高级焊件功能。

这个新功能可以让我们用已经创建或存在的点、线、面作为参考创建我们的大型焊件结构。

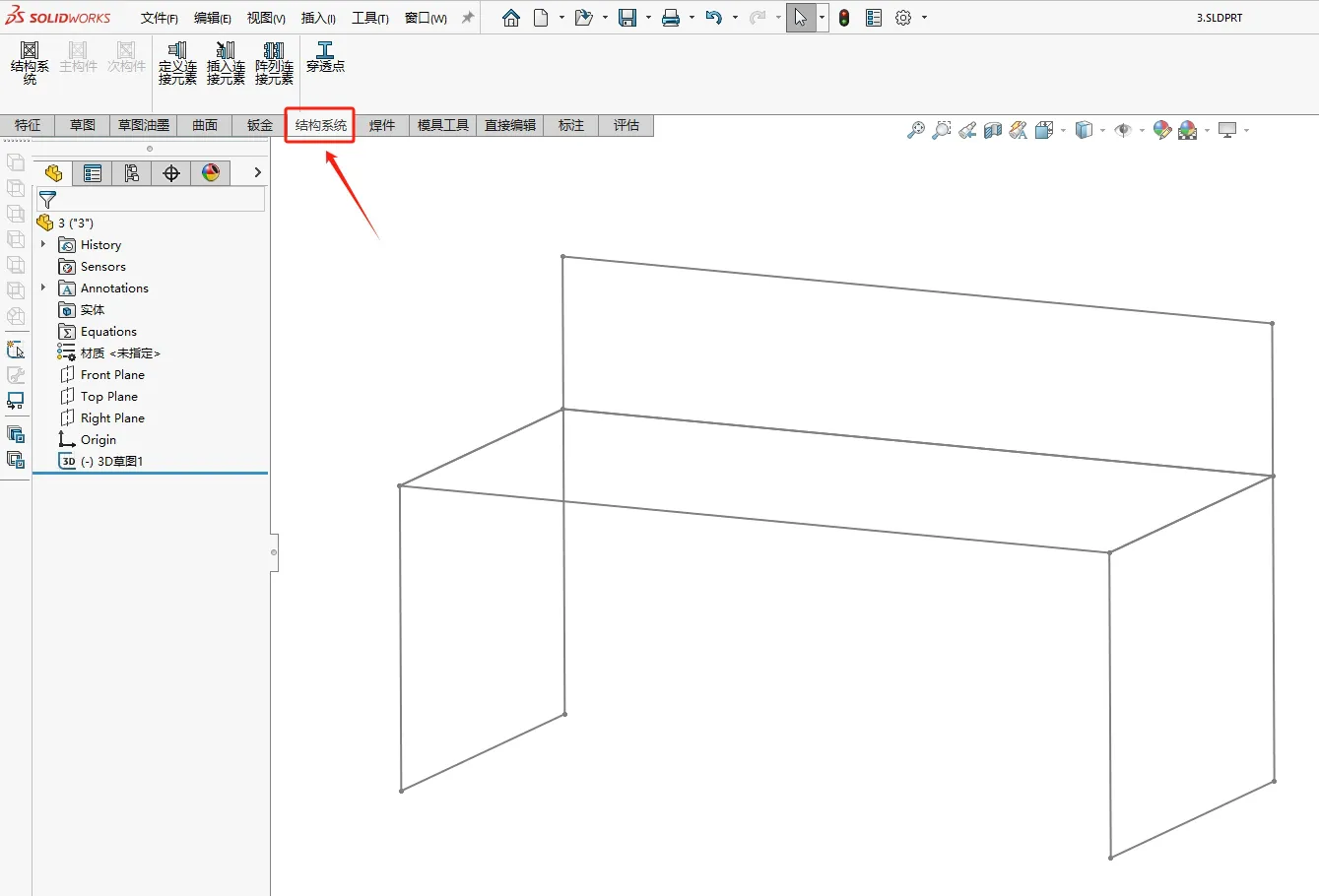

类似焊件结构中,我们首先绘制焊件结构草图

焊件结构草图

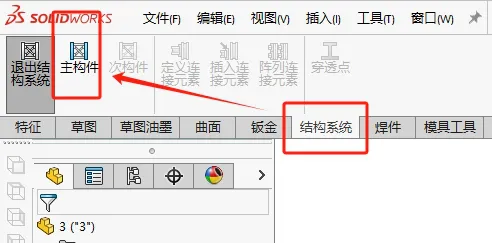

★ 在CommandManager,鼠标右键单击,勾选结构系统,让结构系统显示在菜单列表中。

★ 单击结构系统,会看到有结构系统、主构件、次构件。

★ 主构件:利用已有几何图形布置构件。

★ 次构件:在主构件之间布置构件。

★ 所以我们应先布置主构件,再放置次构件。

结构系统-主构件

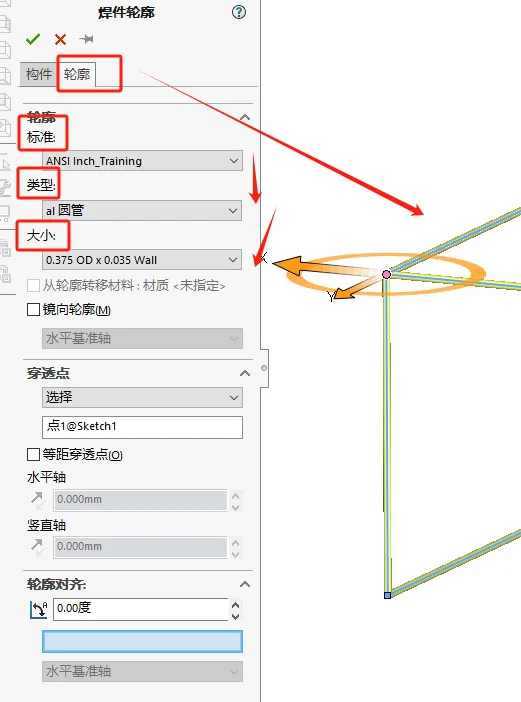

点击主构件选项,开始布置主构件焊件,类似于普通焊件设计,建议先挑选使用的焊件轮廓,这样可以实时预览焊件放置状态和组合结果。

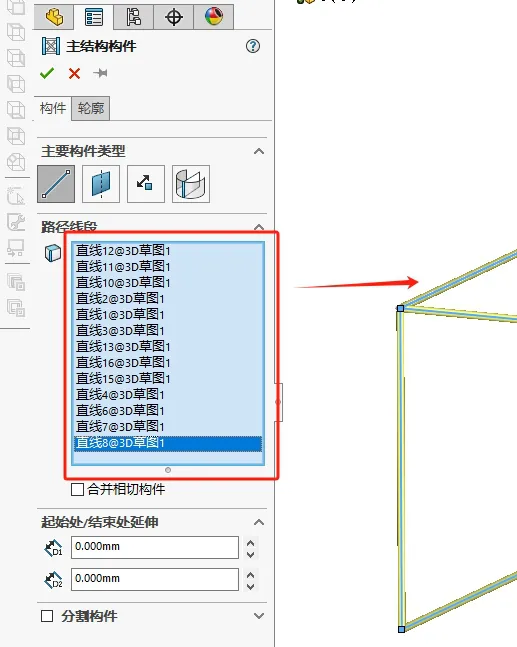

★ 依次点选标准-类型-大小选择合适的焊件轮廓。切换到构件选项,布置焊件位置。

4.png   5.png
选择焊件位置

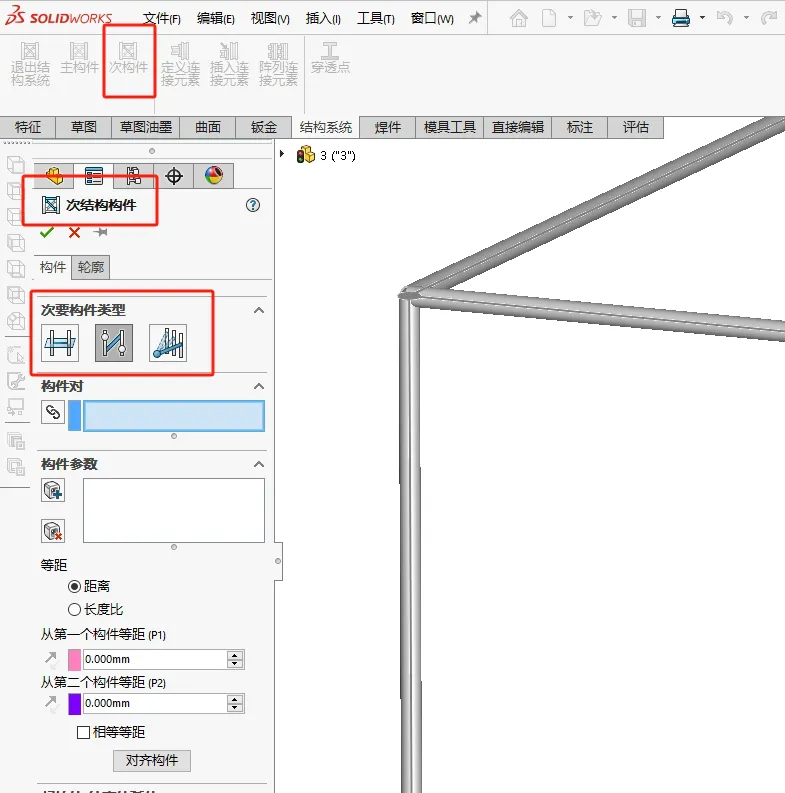

  • ★ 布置好主构件后切换到次构件设计,点选次构件选项,选择轮廓后点击构件,可以通过三种方式布置次构件。

  • ★ 基准面构件:选定一个平面,创建次构件连接主构件。
  • solidworks.png
  • 结构系统-次构件

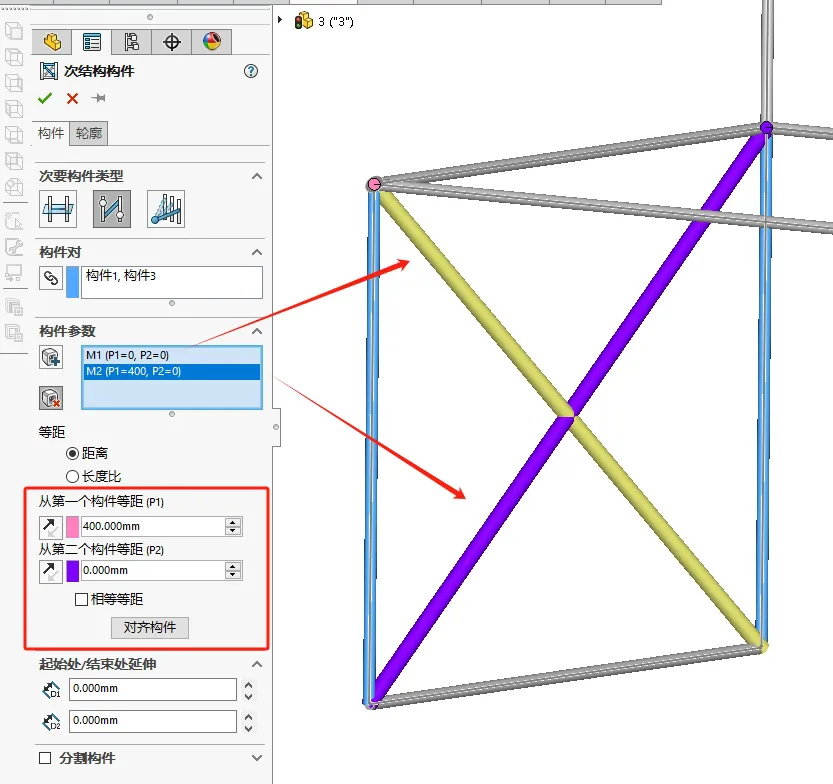

  • ★ 点间构件:为选定的一对主构件创建多个次构件,定义端点位置,放置次构件。

  • solidworks.png
  • 点间构件

  • ★ 最多构件数

  • (1)点构件对:选择一个端点,和主构件之间创建次构件。

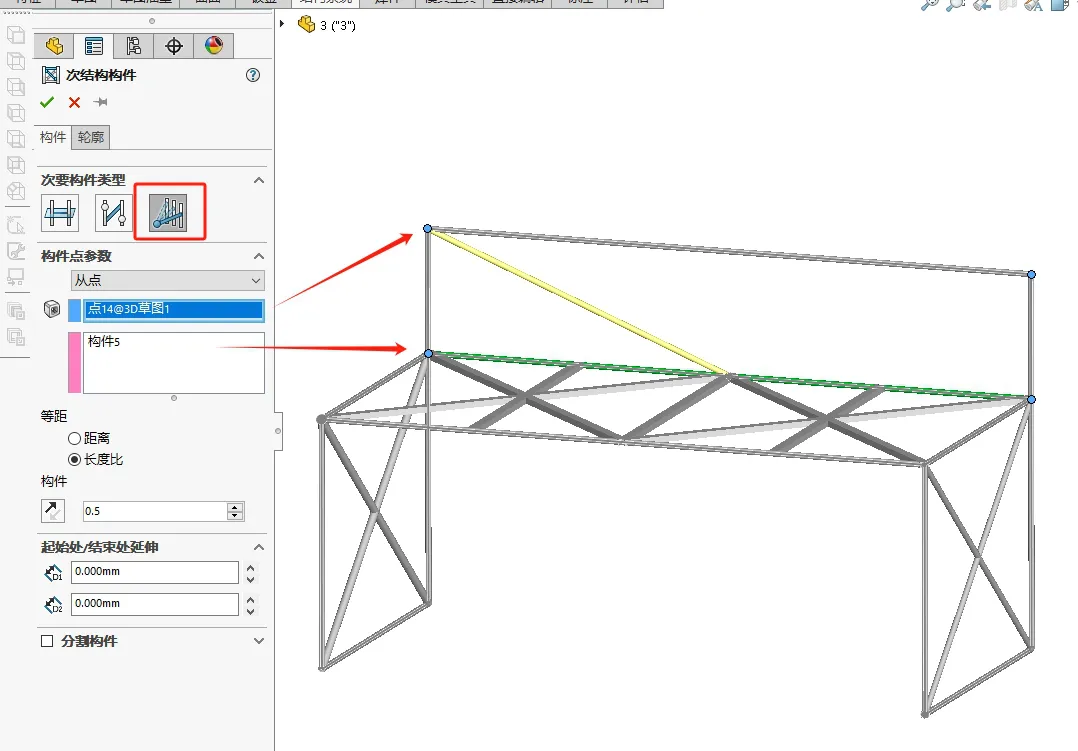

  • (2)从点:选择一个端点,和其他几个端点之间创建次构件。
  • solidworks.png
  • 最多构件数-从点

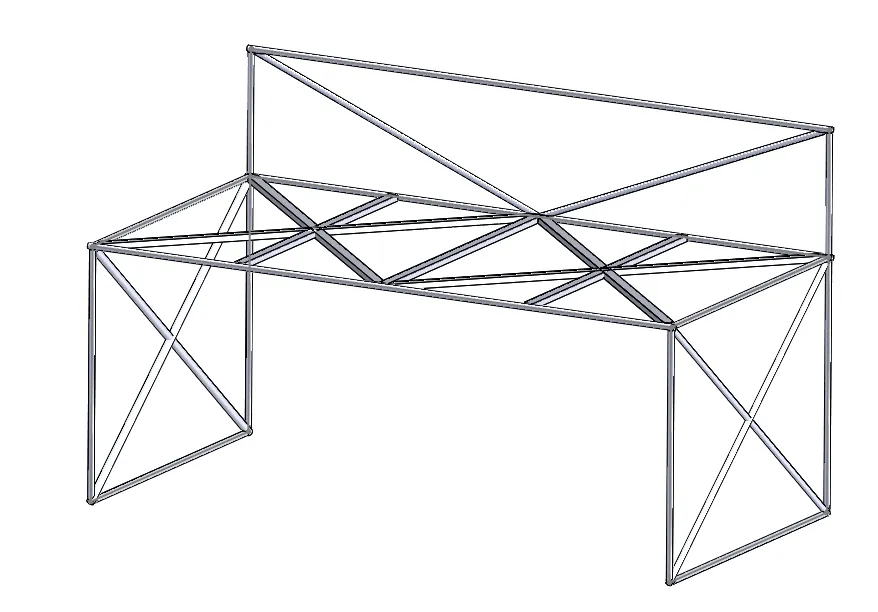

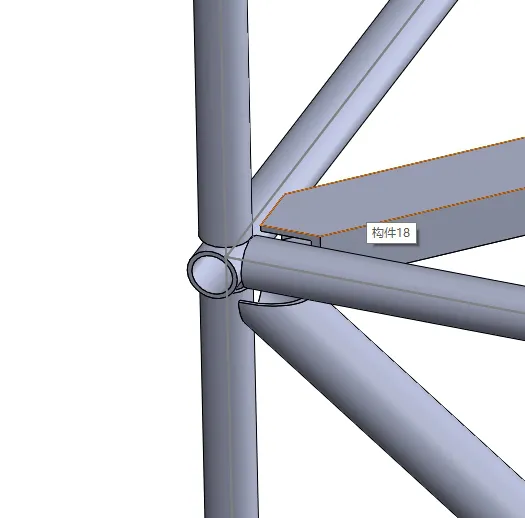

创建好主构件和次构件后,我们会考虑焊件间的边角,剪裁或延长焊件。

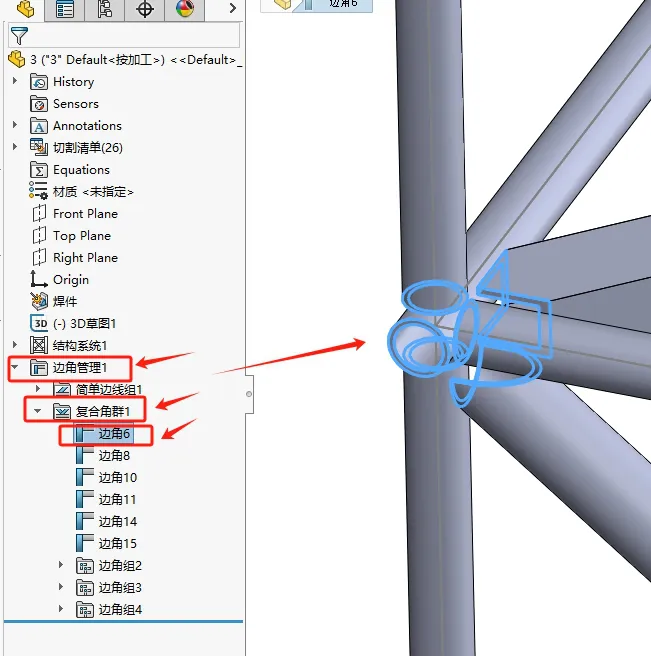

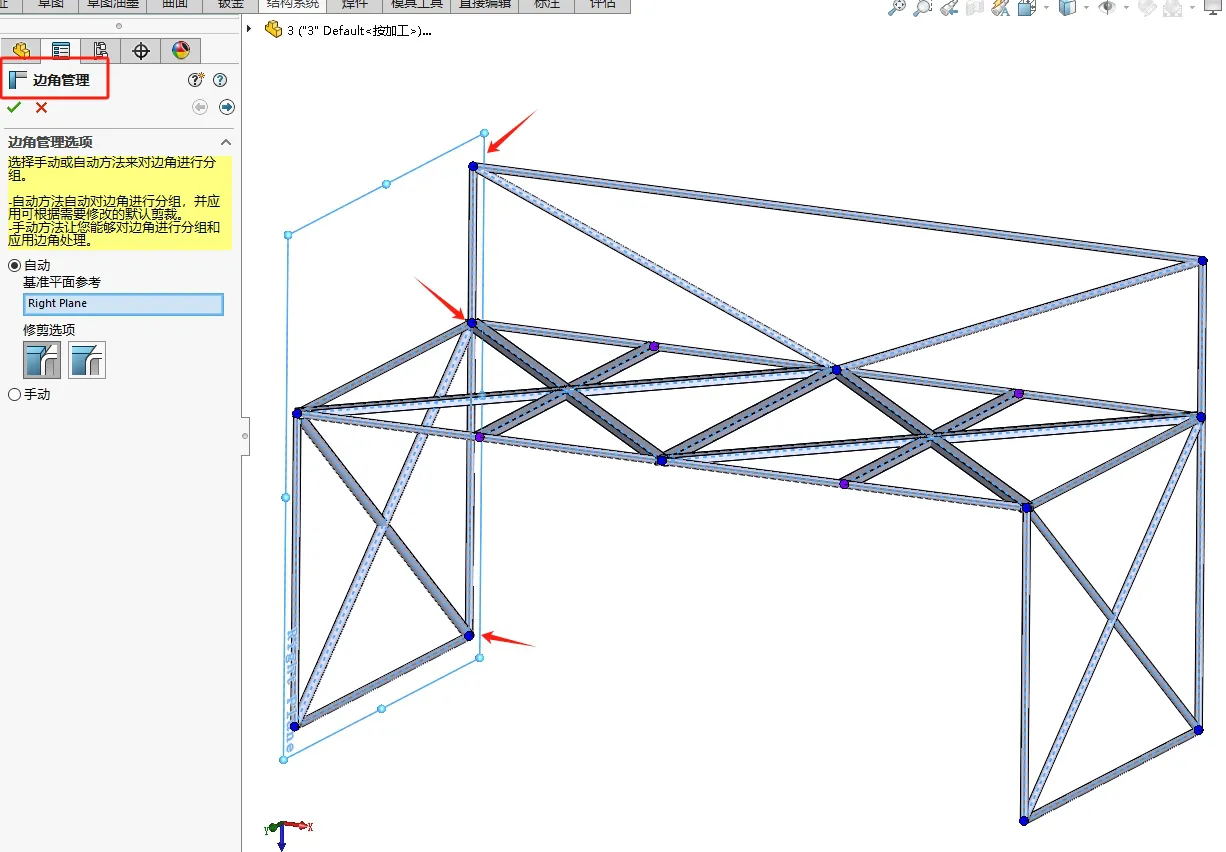

在结构系统中,我们可以批量的管理分组后的边角,焊件首位接触的处理方式,修改边角剪裁顺序,使多个焊件按需剪裁布置,为后续生产预留焊结缝。


剪裁顺序
