SOLIDWORKS Simulation之销钉接头
在 SOLIDWORKS Simulation 有限元仿真环境中，接头库内置了多种连接类型，能够高效定义零部件间的相互作用关系。借助接头功能，仿真工程师可聚焦于零部件本身的力学响应分析，无需对连接区域开展精细的实体建模，大幅提升有限元模型搭建效率。
今天我们就来聊聊销钉接头，看看它如何通过参数化约束等效模拟销钉、螺栓连接，助力装配结构力学与频率仿真。
销钉接头主要用于实现同轴圆柱面 / 圆柱孔面之间的装配连接模拟，是铰接类结构仿真的常用连接方式。

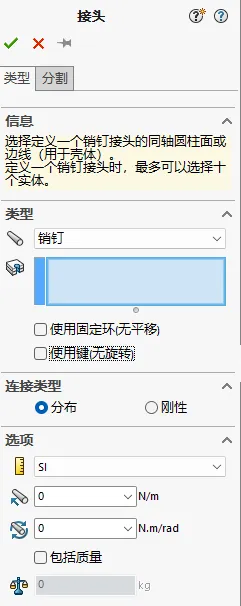

销钉接头的作用对象为圆柱类几何，既可以选取内孔圆柱面，也可以选取外部圆柱面，分别对应空心销与实心销的工况；单次创建销钉接头时，支持同时选取多组同轴圆柱几何完成连接定义。
销钉接头有两个核心控制选项：使用固定环（无平移） 和 使用键（无旋转）。
若需要模拟柔性销钉连接，可在选项栏定义 轴向刚度 与 扭转刚度 两个参数：
刚度取值应当依据实际零部件材料、结构尺寸与装配工况确定。
同时可勾选 包括质量，输入销钉实际质量，将销钉惯性效应纳入仿真计算。
Simulation 为销钉接头内置销钉强度校核图解功能，若要开展销钉强度初步评估，需开启 强度数据 并填写对应校核参数。
其中 张力应力区域 代表销钉受拉工况下的最小有效承载截面积，该参数不可超过所选连接几何的最小截面面积。
例：选中几何中最小直径 2mm，则张力应力区域上限为 3.14mm²。
销钉的许用强度可基于销钉材料屈服强度，结合产品设计规范或者行业标准设置安全系数。

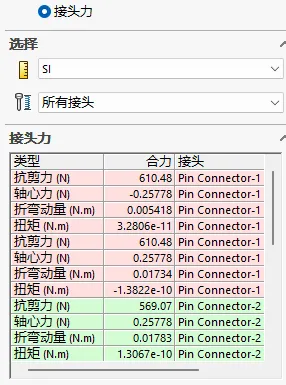

求解完成后，后处理界面可查看各销钉接头的抗剪力、轴心力、弯矩、扭矩等接头力结果；当销钉计算应力不满足设定安全系数要求时，接头列表中对应销钉条目将以红色高亮警示，快速定位强度不足的销钉位置。
销钉接头通过参数化自由度约束与刚度定义，复现销钉结构在载荷作用下真实力学行为，可对复杂装配连接做等效简化，显著缩减建模工作量，提高仿真分析效率。在 Simulation Professional 模块的频率分析场景中，销钉接头也常用来等效替代螺栓连接，用于装配结构固有频率仿真计算。
