SOLIDWORKS Simulation 弹簧接头：拉伸、压缩与刚度设置详解

上一篇文章，我们详细介绍了 SOLIDWORKS Simulation 中的销钉接头。本篇继续接头系列，聊聊用于模拟弹性连接的弹簧接头，了解它的类型选择、几何对象选取及参数设置。

在实际工程中，零部件之间的连接往往具有一定的弹性，例如减振装置中的支撑弹簧、夹紧机构中的复位弹簧。这类连接会随受力产生变形，并影响载荷传递与结构响应。

在 SOLIDWORKS Simulation 中，借助弹簧接头，可以通过刚度等参数描述连接的弹性行为，无需建立完整的弹簧实体模型，让分析模型更加简洁高效。

一、标准弹簧接头

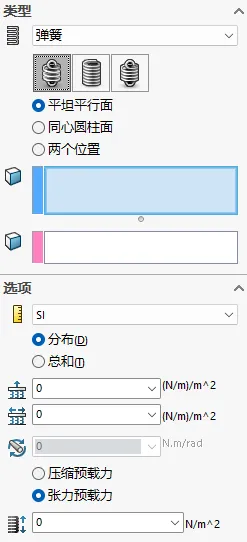

标准弹簧接头用于模拟以下三种受力状态的弹性连接，创建之初需通过对应图标完成选型，选定后后续参数配置界面保持一致：

1. 几何对象选取

2. 载荷与刚度设置

预载力约束：针对不同弹簧类型存在对应约束。仅压缩弹簧仅允许设置压缩预载力；仅拉伸弹簧仅允许设置拉伸预载力。

刚度参数定义：三类弹簧均支持定义轴向刚度与切向刚度参数。

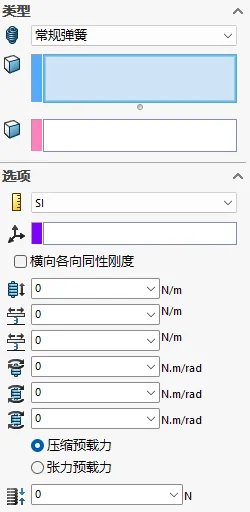

二、SOLIDWORKS Simulation 2025 新增功能：常规弹簧接头

标准弹簧接头虽然可以定义常见的弹簧类型，但受限于可选几何范围与参数配置维度，难以复现复杂弹性连接的力学行为。为此，SOLIDWORKS Simulation 2025 版本新增了常规弹簧接头。

核心优势与特性：

更宽泛的几何支持：支持在平面、非平面、同心圆柱曲面之间建立弹性连接，且对连接面之间的相对位置无刚性约束要求。

更强的求解性能：利用分布式耦合建立增强型弹簧接头配方，大幅提高仿真算例的性能和准确性。

多维度刚性参数：为了准确表示常规弹簧接头，可以使用局部坐标系定义多达六个刚性参数。
