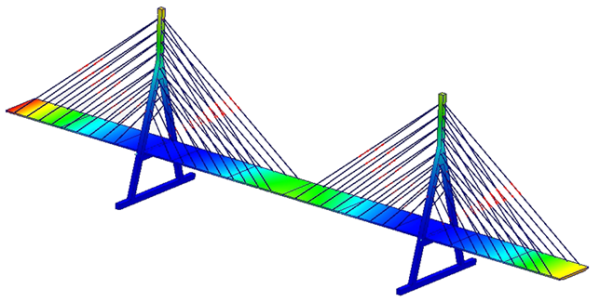

在 SOLIDWORKS Simulation 2026 SP1版中，增加了一种新的接头——电缆（Cable Connector）
工程师可以使用电缆接头来模拟装配体中的电缆、绳索或链条，它们既可以用作支撑构件，也可以执行载荷举升操作。电缆接头是仅受张力的元件，在承受拉伸载荷时会承受轴向力。只有当两端之间的距离超过其初始长度或预紧长度时，电缆接头才会激活，此时电缆会产生拉伸应力并有助于支撑结构。使用电缆接头运行仿真后，您可以列出接头的力，如轴向力和扭矩。剪切力和折弯动量不是有效的结果，因为电缆设计用于张力，不具有弯曲刚度。电缆接头支持线性静态算例，并可用于 SOLIDWORKS Simulation Professional 和 SOLIDWORKS Simulation Premium。

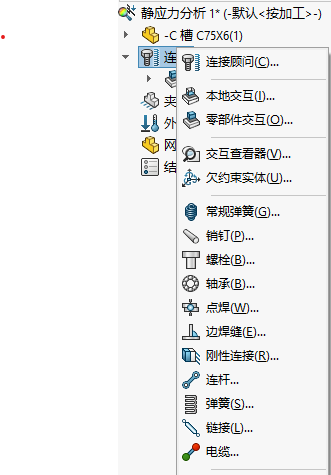

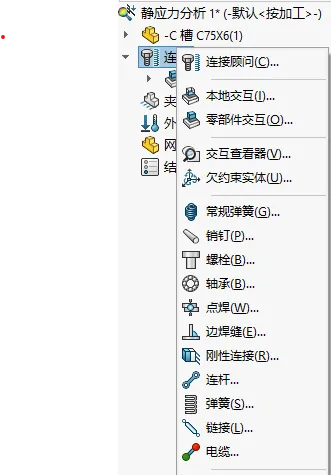

要定义电缆接头，请在仿真算例树中右键单击连接，然后单击电缆
您可以指定面（实体）、圆形边线（壳体）或顶点（实体或壳体）之间的拉伸电缆，也可以指定顶点到面、顶点到圆形边线或圆形边线到面的组合电缆。

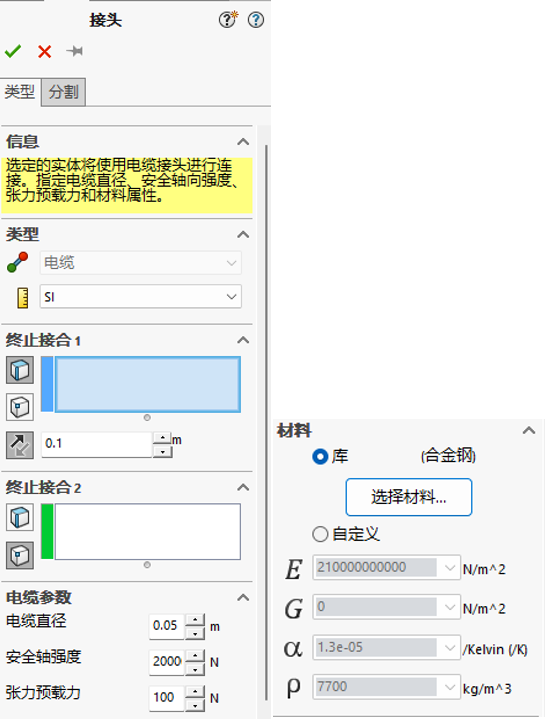

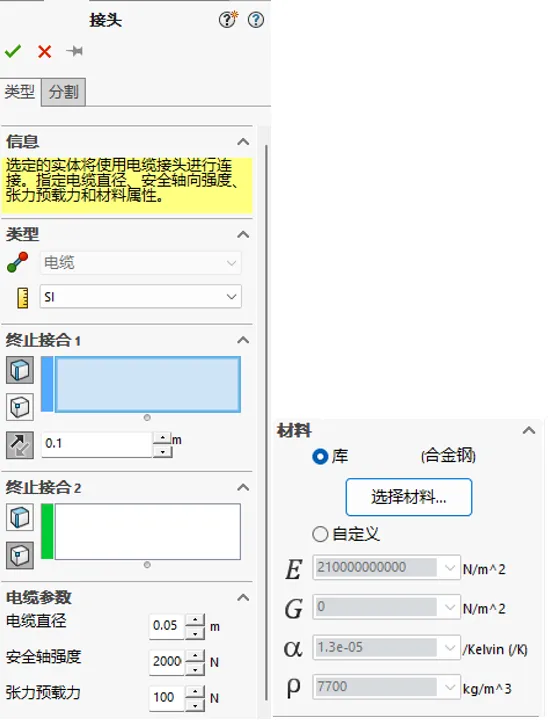

指定电缆的直径。该参数直接影响电缆的横截面积，进而影响其拉伸刚度与承载能力。在仿真中，直径越大，相同材料下电缆可承受的轴向力上限越高。
指定安全轴向强度，以评估处于张力状态的电缆接头是否能够承受施加的轴向载荷。该值定义了电缆在安全范围内的最大允许拉力，是强度校核的关键指标。
定义施加到电缆接头上的初始拉伸力，以模拟预张力。预载力可使电缆在未承受外载时即处于张紧状态，更真实地反映绳索、链条等实际工况。
材料参数：从 SOLIDWORKS 材料数据库中选择材料，或自定义材料参数，材料弹性模量将影响电缆接头的拉伸形变。
结果解读提示：使用电缆接头运行仿真后，您可以列出接头的力，如轴向力和扭矩。剪切力和折弯动量不是有效的结果，因为电缆设计用于张力，不具有弯曲刚度。请务必在结果中关注轴向力与安全轴向强度的对比，确保设计安全。
