SOLIDWORKS Simulation梁单元怎么在实体上

在使用Simulation的仿真分析过程中，会遇到梁单元与实体单元混用的情况。

当梁端面与实体接触时，在Simulation中则无需手动进行处理，Simulation的网格划分器可以准确识别横梁截面，并在实体表面"拓印"出其轮廓外形，从而获得更准确的结果。

硕迪科技以如下模型为例，对此进行进一步的介绍

仿真模型概览

本文以如下模型为例，对此进行进一步的介绍

模型中底座为实体建模，槽钢为使用焊件工具建模，方钢则为普通拉伸建模，以此来说明不同建模对网格的影响。

首先，对于这样一个模型，一但建立静态算例，模型将处于如下状态：

焊件建模自动识别为横梁单元，在此默认设置基础上，直接对模型进行网格划分。

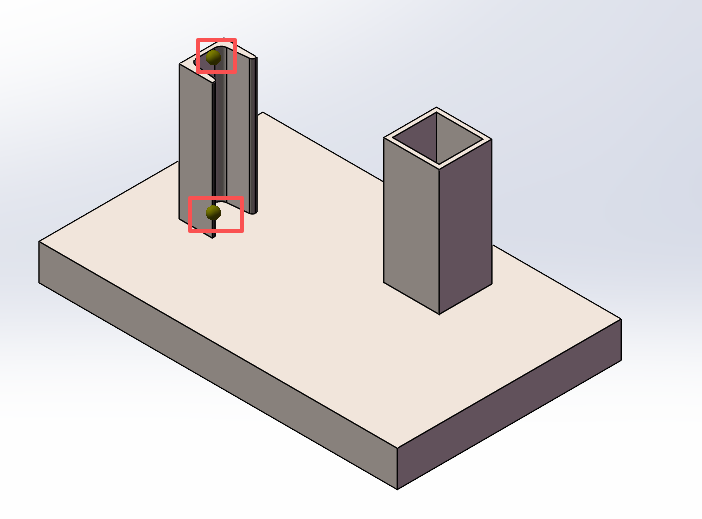

焊件自动识别为横梁单元

当前网格划分完成后，状态如下所示：

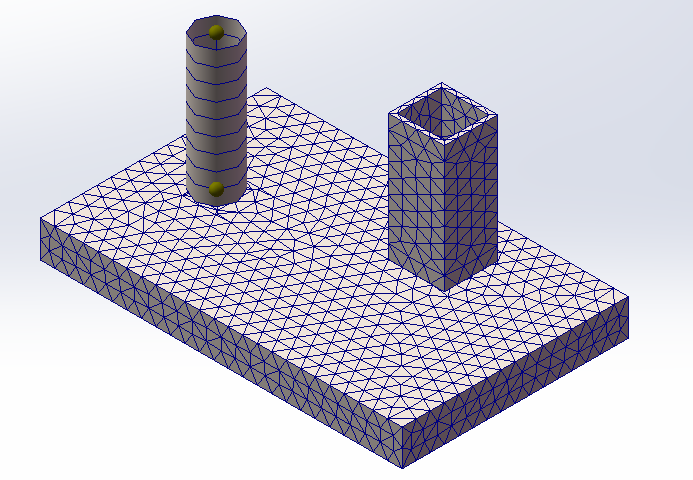

网格划分完成状态

隐藏上部两部分，仅观察底座网格时可发现：

在由焊件建模的槽钢端面处，有明显的"拓印"痕迹，而由拉伸建模的方钢与底座接触处，则没有相关的过渡痕迹。

这表明系统对两个实体进行了差异化的网格划分处理。

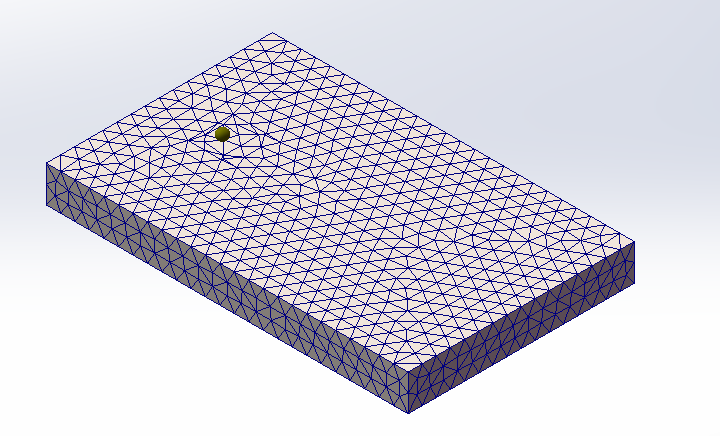

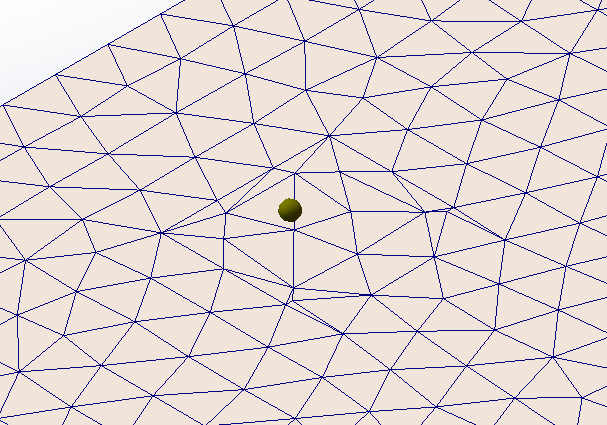

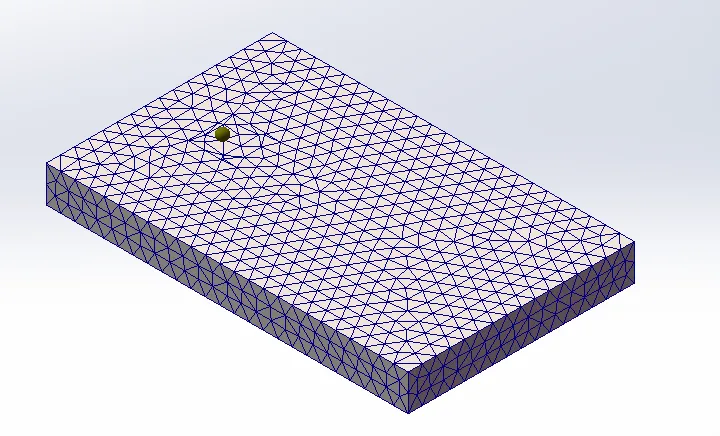

焊件拓印效果

拉伸无拓印效果

此时，如果使用右键菜单，将拉伸建模实体转换为横梁单元，其状态将显示如下：

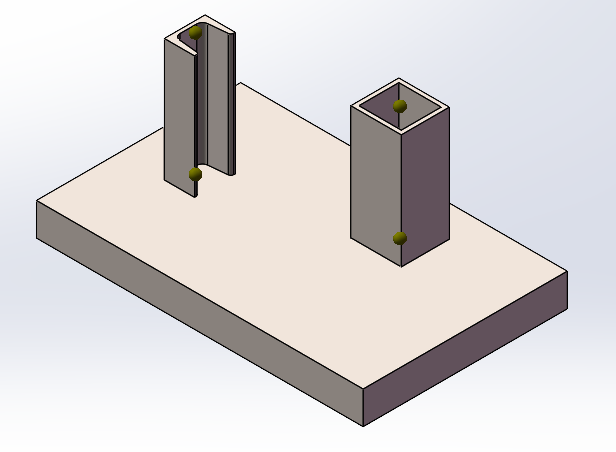

梁单元转换结果

之后对模型进行网格划分，隐藏掉上部两个实体后，底座部分网格如图示：

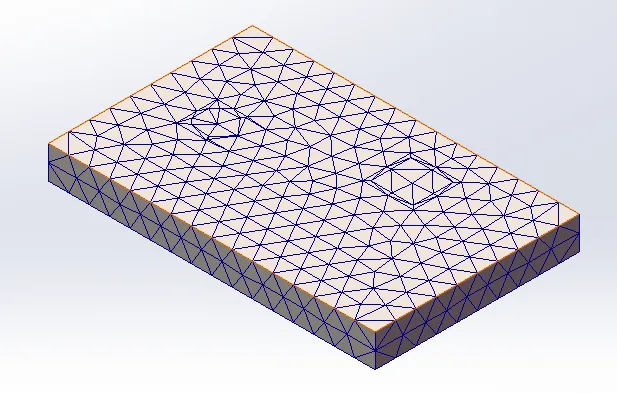

两个梁单元拓印效果

两个横梁的截面形状都"拓印"到了实体表面上，从而可以保障在连接处的计算准确性。

渲染横梁轮廓显示结果的位移图解如图:

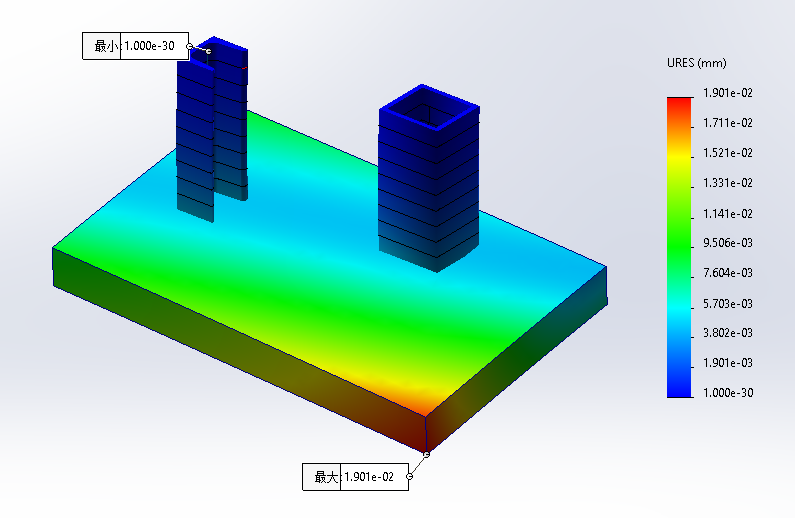

位移分析结果

虽然Simulation提供了便捷的转换工具，但在处理结构复杂或规模较大的模型时，充分的前期建模规划仍然十分必要。

因此，在使用Simulation进行仿真分析前，建议提前进行建模规划，以提高仿真操作的效率和便利性。
