如何将SOLIDWORKS装配体保存为实体零件?

发布日期:
2024-03-14
浏览量:
1843

我们经常会遇到下面这样的场景:用SOLIDWORKS绘制完成装配体后转发给同事或客户时,需要将文件缩小体积以方便传送,或者隐藏零件设计细节来保护我们的设计。

利用SOLIDWORKS将装配体存为零件文件的功能可以实现上面的需求。

一. 如何将装配体保存为实体零件?

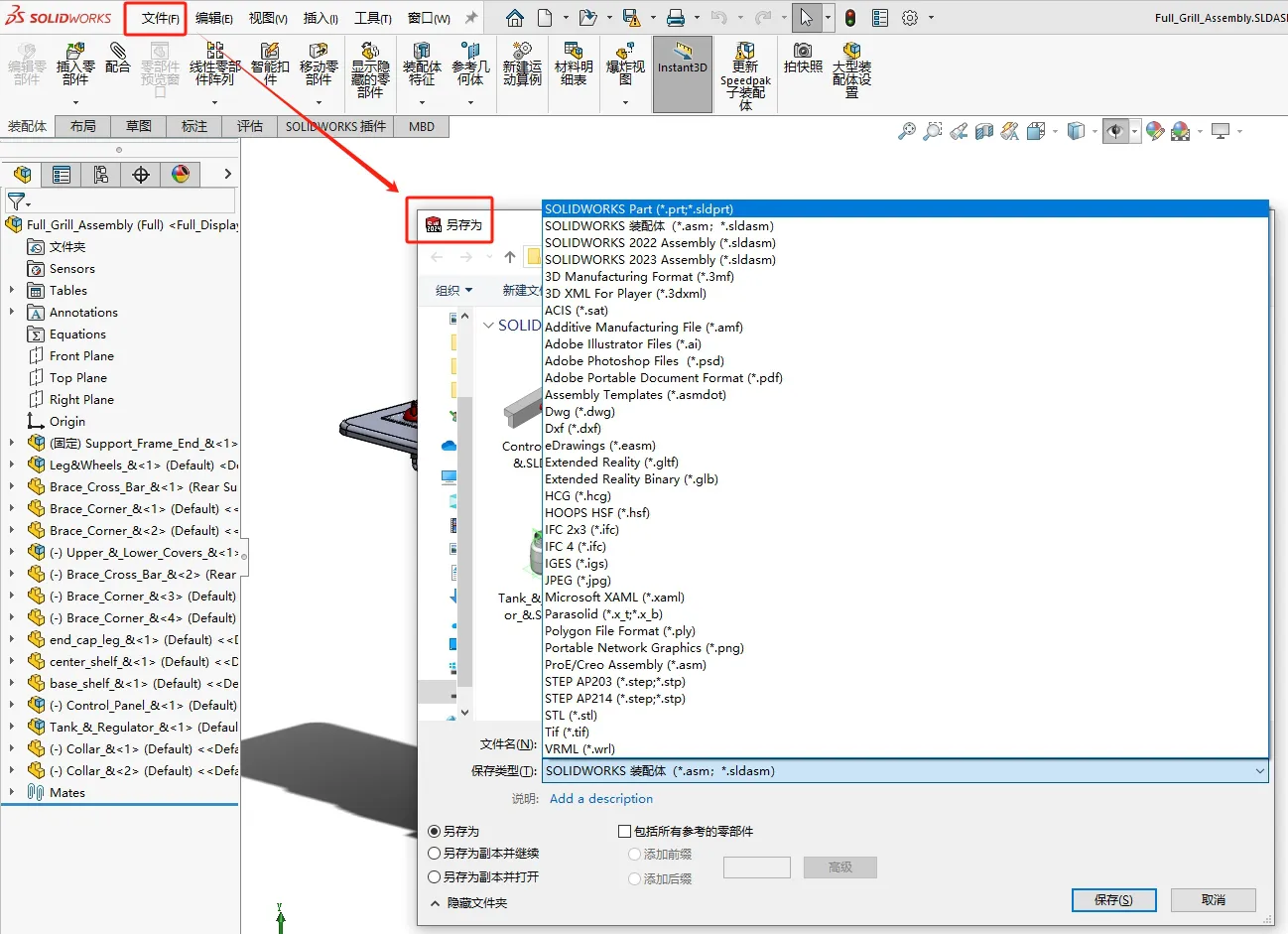

1. 单击文件-另存为-保存类型选择SOLIDWORKS Part(零件)。

装配体保存为零件文件 > 保存选项设置

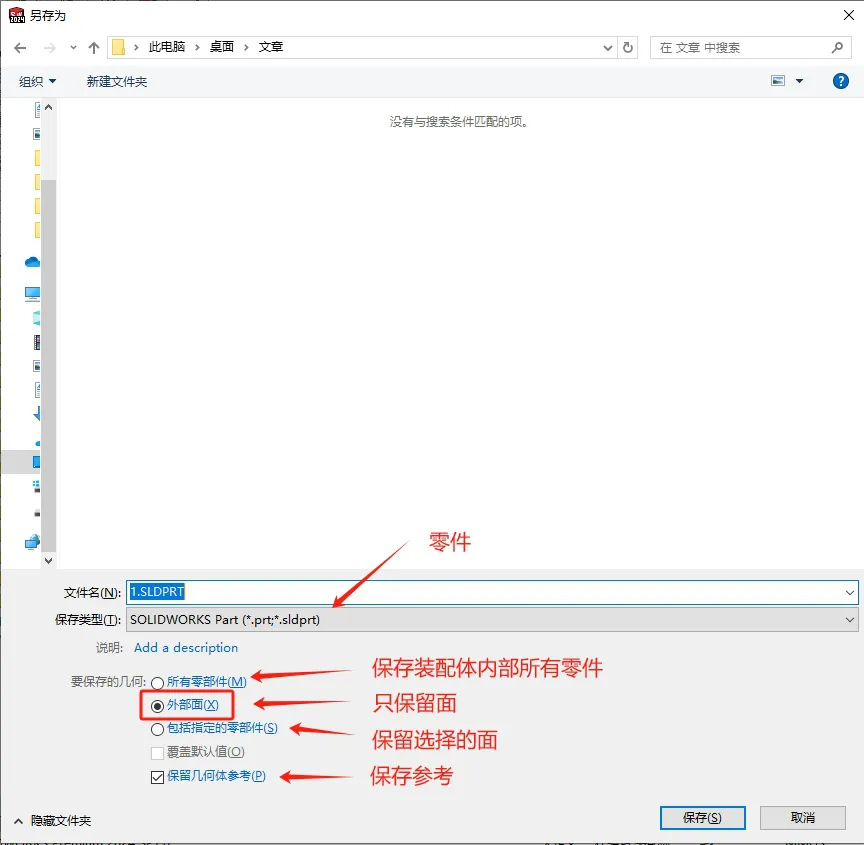

2. 修改零件名称,保存类型为零件,要保存的几何:

  • ▌ 所有零部件 -将装配体内所有零件保存下来

  • ▌ 所有面 -将所有零件保存为面

  • ▌ 包括指定的零部件 -只保存选取的零部件

  • ▌ 保存几何体参考 -保存好几何体参考内容

  • solidworks保存几何.jpg

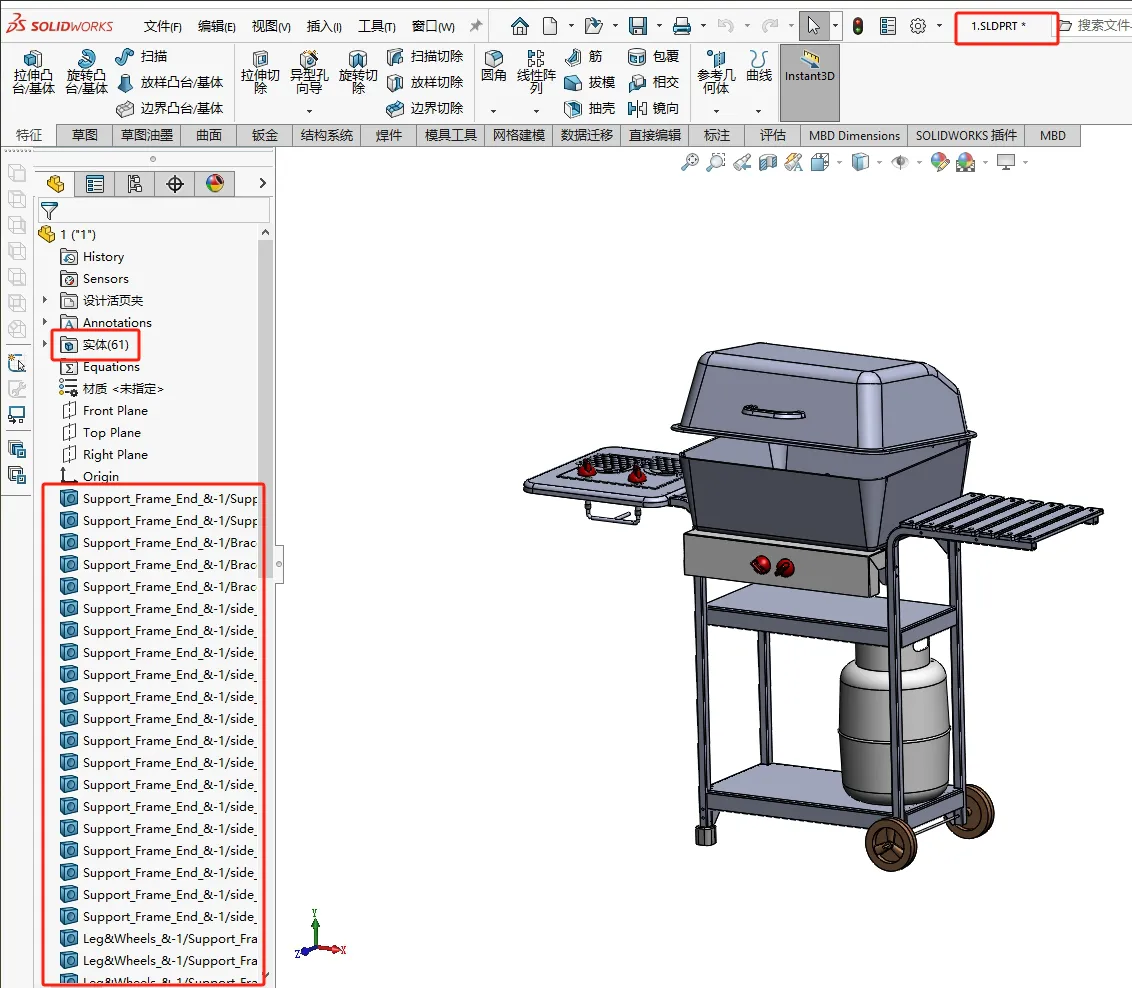

3.打开保存的零件文件,原装配体中零部件已保存为实体,可查看每个实体零件。



二. 收到同样处理的内容,如何操作

1。当我们收到以零件类型的装配内容时,我们也可单独保存内部实体零件:

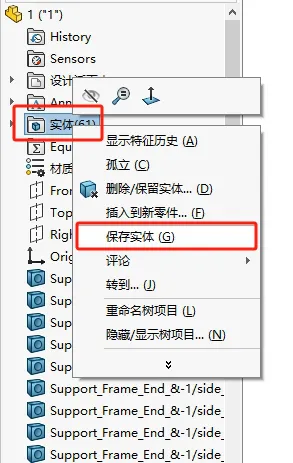

2.单击实体选项选择文件内所有实体零件,或使用Ctrl键/Shift键选择多个实体零件,右键单击后选择保存实体选项。

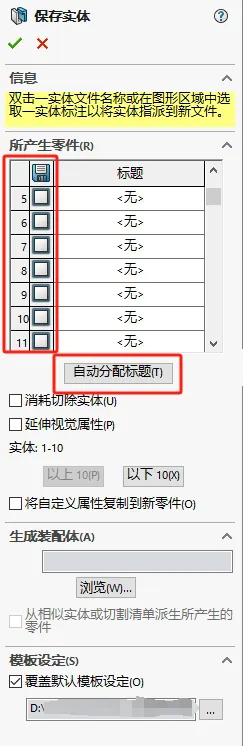

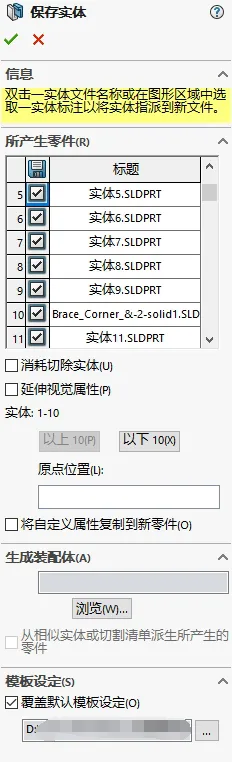

3. 进入保存界面,点击自动分配标题为实体零件命名。勾选方框筛选实体保存。可根据需要点选相关选项。也可选择零件模版。

solidworks实体1.jpg     微信图片_20240314103204.jpg

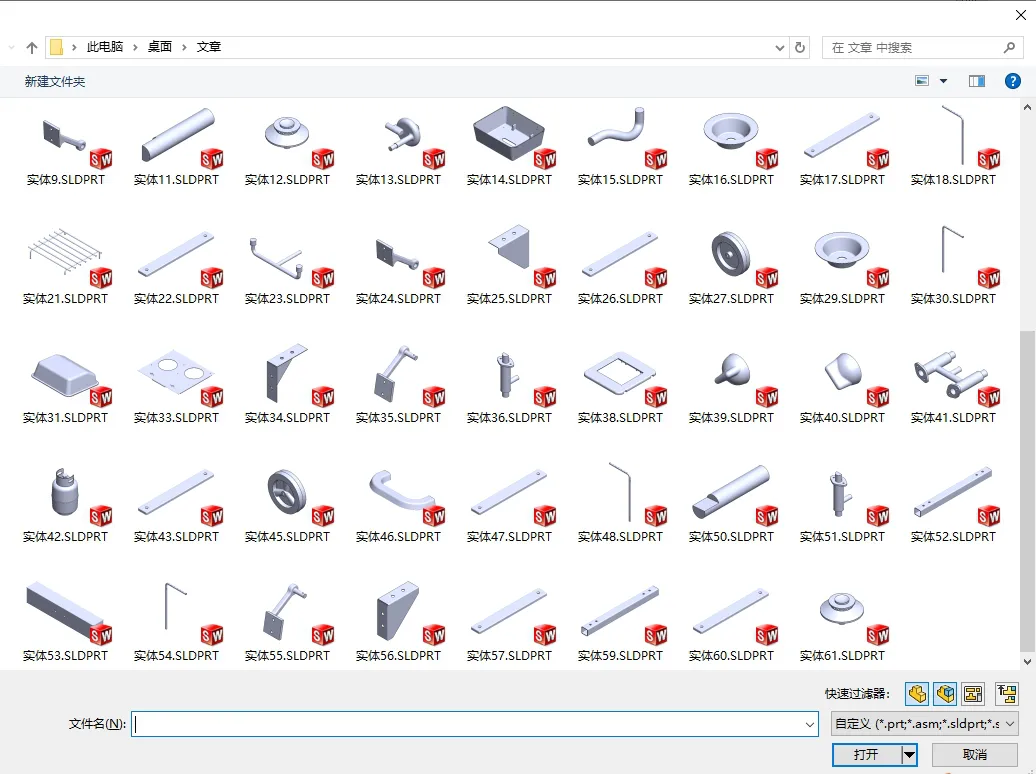

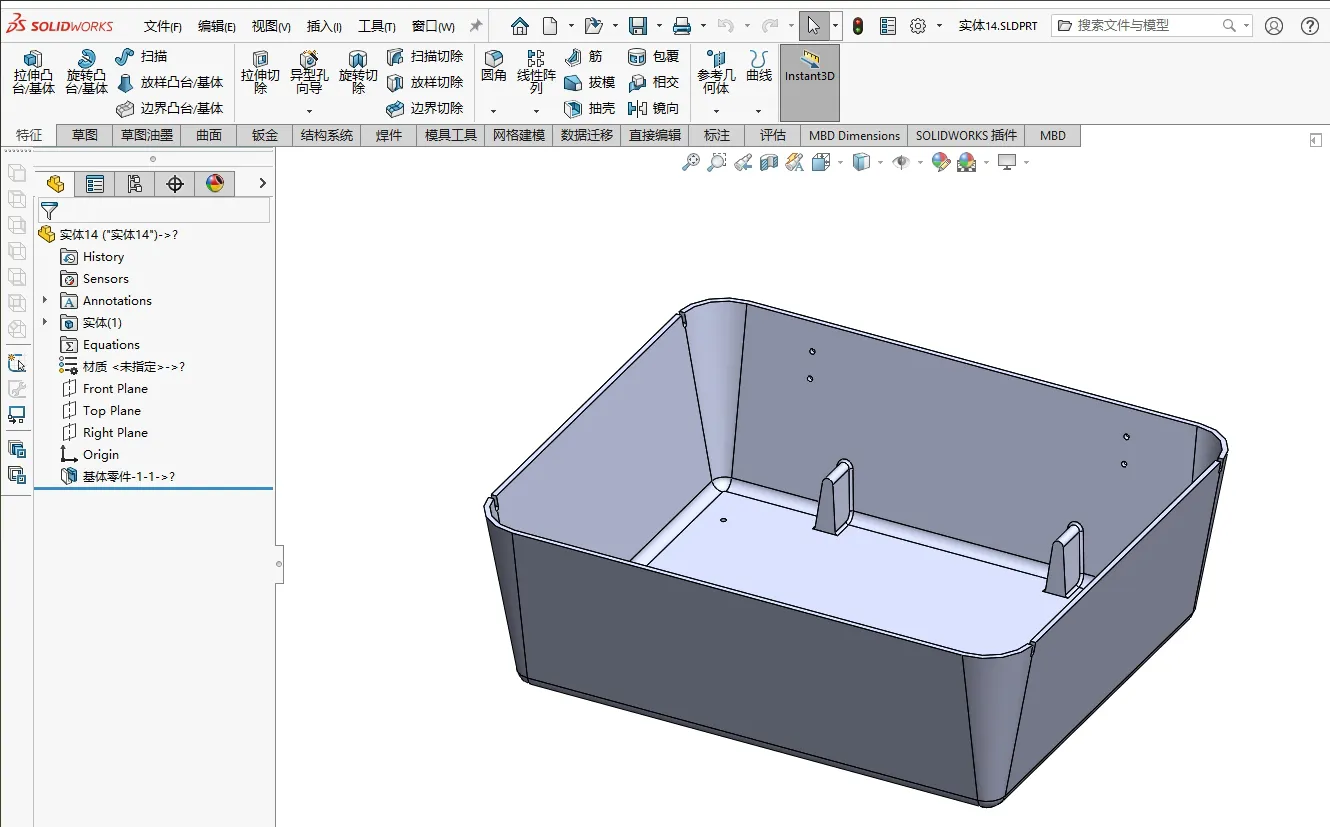

4. 保存的实体零件

1710385392604295.jpg    微信图片_20240314103119.jpg


三. 隐藏零件细节

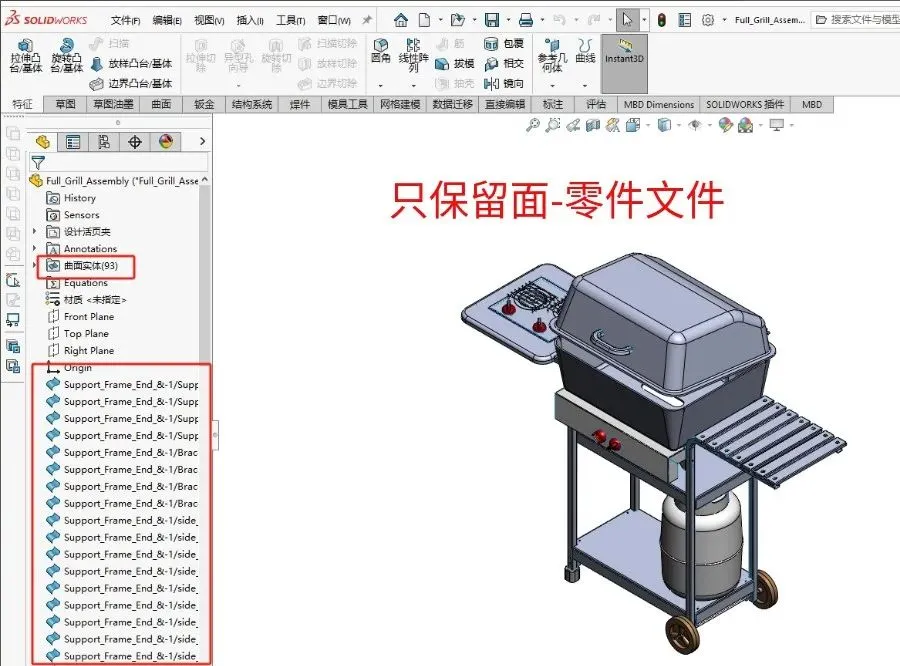

如果我们想隐藏零件细节,我们可以将零件保存为面:



可以看到选择只保留面的零件文件内只有曲面组合,他人可以查看产品外观但不能了解产品细节。

可以通过这种保存方式隐藏零件细节,也可以缩小文件体积。
