SOLIDWORKS 装配体配合满屏飘红？MateXpert 一键排查报错

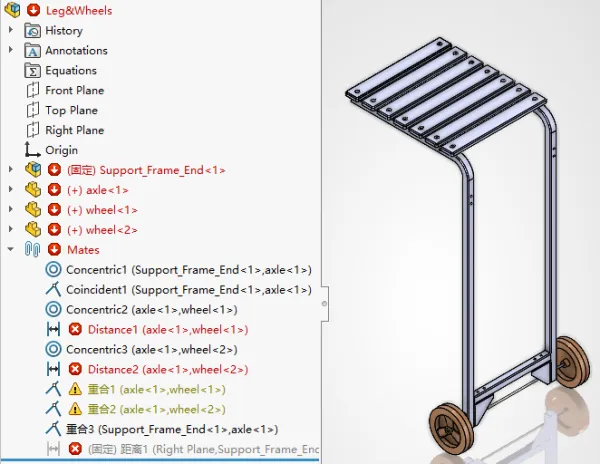

SOLIDWORKS 创建装配体设计，经常遇到配合关系报错，或改图时牵一发而动全身。修改一个配合，满屏报错。再或者收到外部发来的装配文件，配合关系大量飘红。此时，急需判断哪些配合需要压缩，哪些配合需要修改参数。

消除报错的配合关系，在 SOLIDWORKS 中使用自带 MateXpert 配合专家工具，可以自动诊断报错配合、修改报错的配合关系。今天这篇，就带大家实操使用 MateXpert，快速排查、修复装配体里的配合问题。

配合报错

打开装配文件

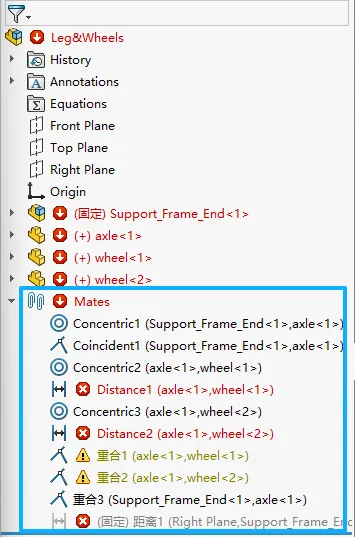

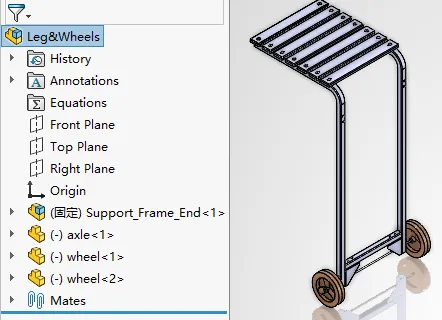

打开文件可以看到装配文件夹存在大量报错。展开配合栏，查看报错的配合关系。

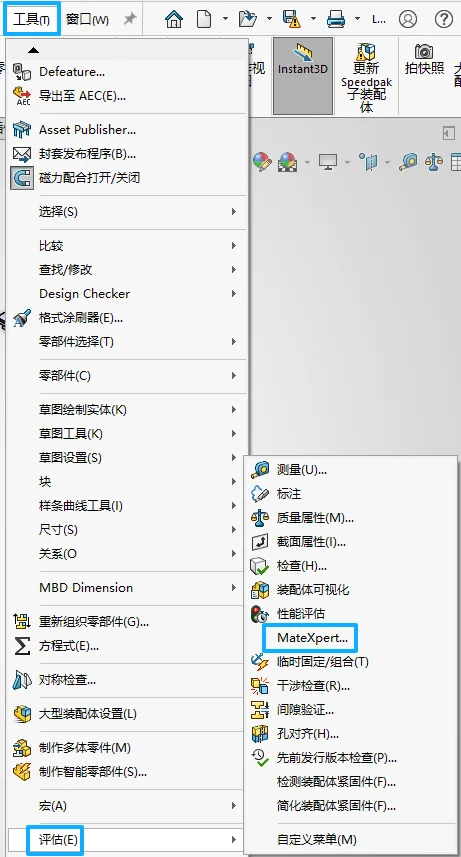

单击顶部菜单栏-工具-评估-MateXpert

进入 MateXpert 检查配合关系

菜单分上下两部分：

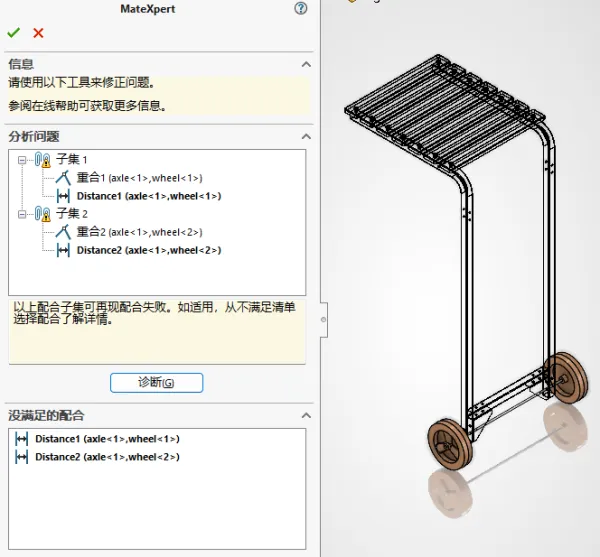

首先，查看上部分分析问题，找出故障发生位置，影响的零部件有哪些。接着分析冗余配合的去留问题。采用修改/删除配合特征。

编辑没满足的配合

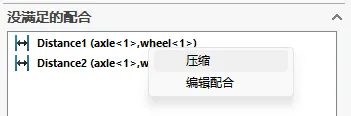

查看下部分：没满足的配合框，鼠标右键单击配合特征，您可压缩或编辑此配合参数。您可压缩查看此配合的必要性，需要保留再编辑配合。

编辑配合特征

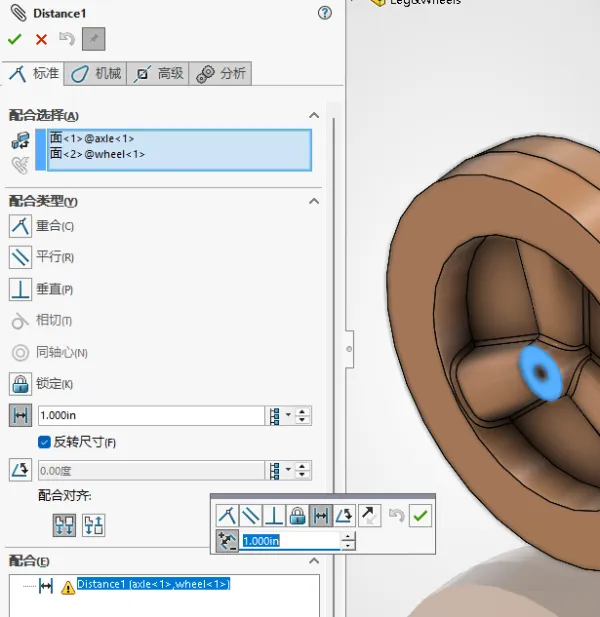

可修改尺寸、修改配合类型、重新选取配合内容。

修改完成

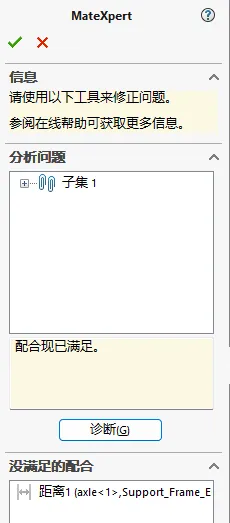

编辑完成后，配合现已满足。装配的配合关系无报错。
