SOLIDWORKS Electrical 2027：从线束定义到2D–3D更改分析

电气设计的修改很少只停留在一张原理图上。连接器变化后，符号需要调整；制造商零件替换后，三维装配体需要核对；线缆与线束更新后，相关连接也要保持一致。

SOLIDWORKS Electrical 2027 从线束定义、连接器编辑到机电数据比较提供了一组更新。它们的共同方向，是让电气设计意图与三维装配位置之间的关系更容易查看和维护。

在布线方框图中直接创建电线

布线方框图支持原生电线创建，可以在同一视图中定义线束连接，而不必为完成相应定义切换到原理图视图。对于同时包含电线和电缆的项目，可以在统一界面中管理相关连接。

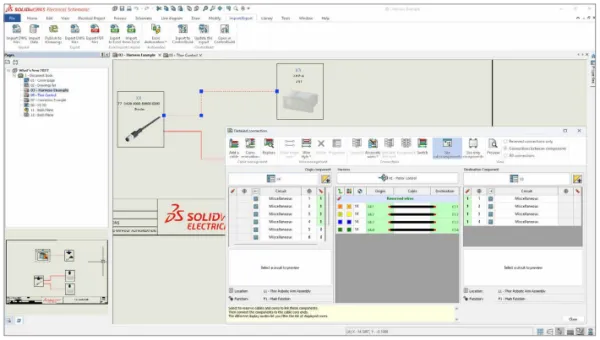

图1：布线方框图中的电线及连接定义示例。

这一变化适合先从连接关系比较清楚的线束项目开始理解。工程师可以梳理哪些信息应在方框图中定义，哪些仍需通过后续设计细化，并检查相关标记和连接数据的一致性。

对于多页、多设备的项目，统一数据入口还能帮助减少重复录入。实际使用时，仍应保持电线、电缆和连接对象的命名规则，便于其他设计人员继续修改。

动态连接器：放置与后续编辑相衔接

动态连接器命令将连接器符号的初始放置与放置后更新放到同一工作流程中。工程师可以在统一流程中放置和编辑连接器，减少设计迭代时反复切换操作的工作。

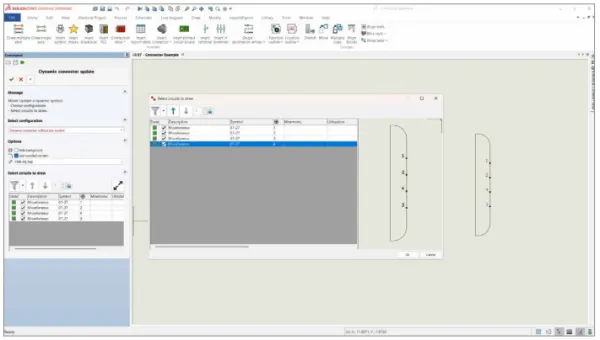

图2：动态连接器的插入与编辑界面示例。

连接器修改后，应检查符号与制造商零件之间的对应关系，以及相关连接是否符合新的设计意图。对经常复用的连接器类型，可以结合企业符号库和制造商零件数据安排标准化维护。

双向导航：在原理图与三维零部件之间切换

Electrical 的二维符号可以导航到 Electrical 3D 中对应的三维零部件，三维零部件也可以返回对应的二维符号。

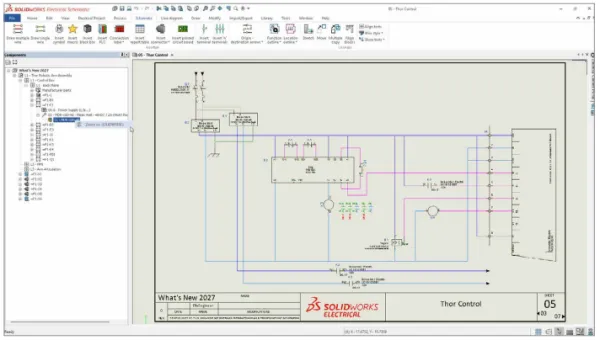

图3：原理图与三维零部件关联的功能示例。

这种双向关系有助于把设计意图与实际布局联系起来。例如，检查某个元件的装配位置时，可以从原理图中的对象出发定位；查看三维布置时，也能返回其电气表达。

双向导航依赖对应数据与关联关系。对于既有项目，建议先选取典型元件检查符号、制造商零件与三维对象是否正确匹配，再扩展到整个设计。

更改分析：集中比较机电数据差异

通过“分析”命令，可以比较原理图与三维装配体之间的位置、制造商零件、电线、电缆和线束等信息，并在相应工作流中同步、布线或更新差异项。

与双向导航相比，更改分析侧重“哪些内容不同”，导航侧重“对应对象在哪里”。将两者结合使用，可以先定位差异，再查看相关对象，最后处理并复核结果。

对于多人参与的机电项目，建议把修改顺序、负责人员和检查节点写清楚。工具可以帮助发现和处理差异，变更是否符合设计要求仍需由相关人员确认。

数据传递和图纸组织也有更新

“跳过空数据”选项可以在自动传递时跳过空白源值，保留已有目标数据。这适合需要避免空值覆盖有效信息的场景，使用前应明确哪些数据允许更新、哪些需要保留。

端子排工程图可以在同一页面按水平或竖直布局放置多个端子排。零部件标记优先级和交叉参考顺序也可以更明确地控制，帮助保持多符号项目中的标记关系。

这些变化可以与企业的图纸模板、符号库和项目复制规则一起评估，避免界面操作更新了，团队数据规范却仍沿用彼此不一致的做法。

常见问题

双向导航与更改分析有什么不同？

双向导航用于定位相互关联的二维符号和三维零部件；更改分析用于比较两侧的数据差异，并支持后续同步或更新处理。

跳过空数据后，所有原有数据都会保留吗？

该选项针对空白源值的传递。具体更新仍需按所选对象与操作检查，不能把它当作覆盖全部数据变更的保护规则。
