孔位置、尺寸、标准太难整理？SOLIDWORKS孔表来帮忙

遇到孔位较多的零件时，工程图标注往往是一项既繁琐又容易出错的工作。设计人员不仅要标记孔的位置，还要整理孔尺寸、孔标准、孔数量等信息，稍不注意就可能出现统计不一致、标注遗漏等问题。

针对这一类场景，SOLIDWORKS Design 提供了非常实用的工程图功能——孔表。

第一步：创建打孔的三维模型

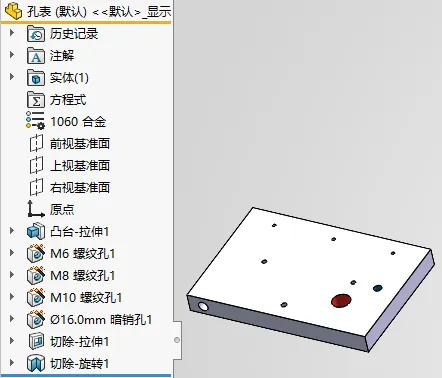

在生成工程图之前，首先需要完成三维模型的孔特征创建。常见的孔特征包括：拉伸切除（如蓝色孔）、扫描切除（如红色孔）、以及异型孔向导（其他标准孔）。

第二步：由模型创建工程图并添加视图

1. 创建工程图

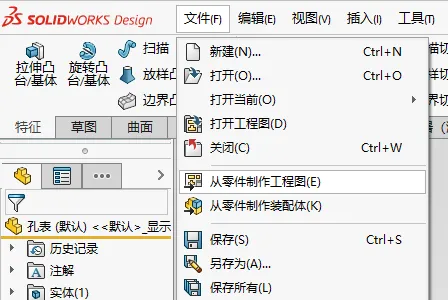

点击顶部菜单栏：文件 -> 从零件制作工程图。

2. 添加视图

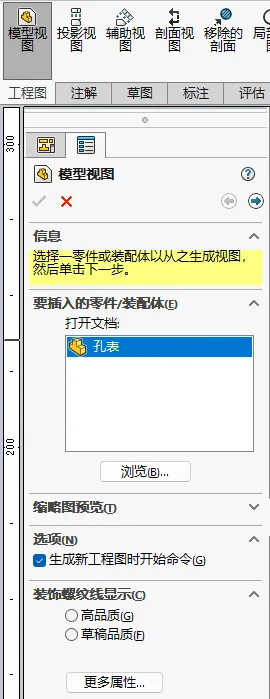

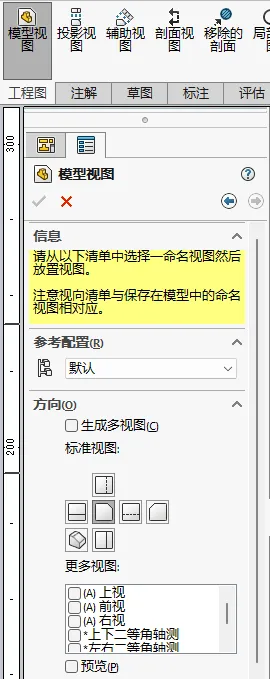

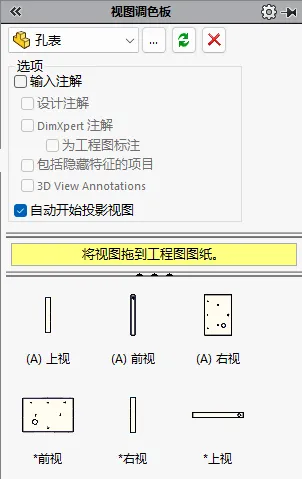

第三步：添加孔表

可以通过以下两种路径插入孔表：1. 注解 -> 表格 -> 孔表；2. 插入 -> 表格 -> 孔表。

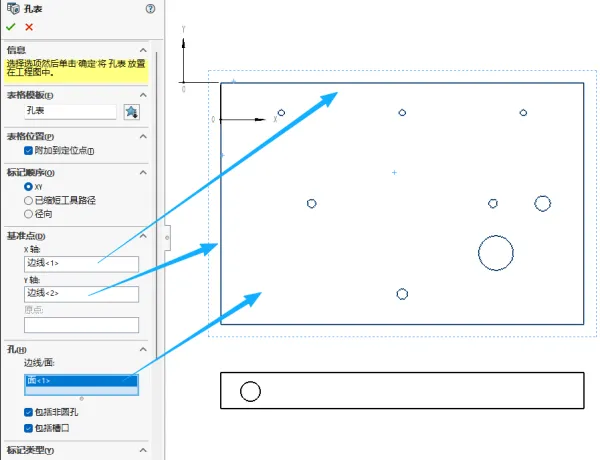

孔表菜单设置

在 PropertyManager 菜单中，按照以下步骤操作：选择合适的孔表模板；设置基准点（X轴选择模型顶部边线，Y轴选择模型左侧边线）；最后点击模型表面以自动识别所有孔边线。

进阶排版与调整

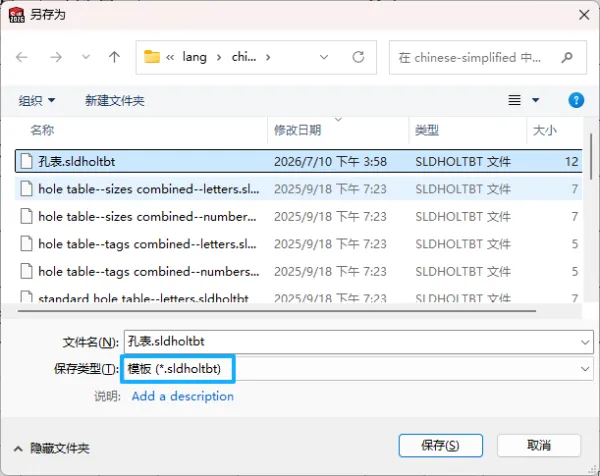

自定义孔表内容

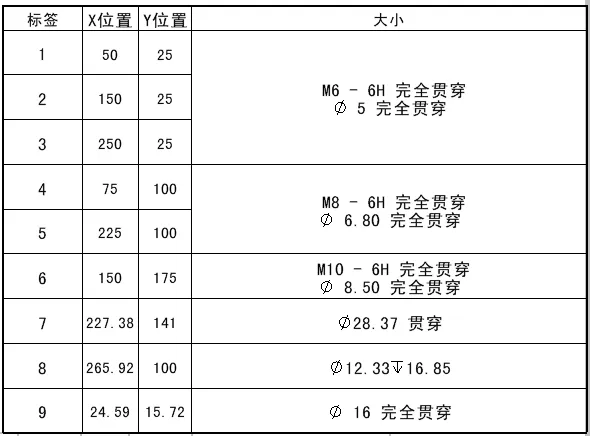

您可以自由调整孔表的列属性信息，包括位置信息（X轴、Y轴位置）、基本信息（孔标签、孔数量、孔大小）以及自定义手写备注信息。

表格展示模式详解

总结
