SOLIDWORKS 2027 钣金更新：跨折弯冲压与导入折弯半径修改

钣金设计既要表达折叠后的外形，也要为展开和制造提供可用信息。当冲压结构跨越折弯，或者接收的模型需要调整折弯半径时，几何修改与制造检查往往需要一起考虑。

SOLIDWORKS 2027 钣金更新聚焦这些具体问题：支持跨折弯冲压，扩展导入折弯面的半径修改，并为旧版架构的钣金模型提供升级能力。理解它们各自处理的环节，可以帮助工程师选择合适的建模与验证方式。

跨折弯冲压：直接表达折弯区域的特征

2027 支持使用冲压工具，在钣金折弯所涉及的多个面上创建冲压特征。对于跨越折弯区域的结构，工程师可以更直接地在模型中表达其几何关系。

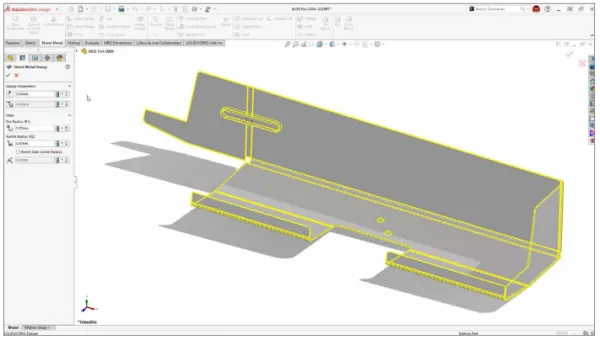

图1：在钣金折弯区域创建冲压几何体。

使用时应关注三个明确条件：相关支持限于平面；不能创建多级冲压；在折叠后继续修改冲压面，例如增加切割或圆角，这些修改不会自动显示在展开零件上。

这意味着折叠模型看起来正确，还不足以作为制造交付的全部依据。应检查冲压前后、折叠与展开之间的对应关系，特别是后续加工特征是否需要另外处理。

导入钣金件可以调整折弯半径

企业接收的钣金模型不一定带有完整的原始建模历史。导入件的折弯半径需要变化时，修改路径是否直接，会影响后续设计工作的安排。

2027 支持在钣金转换过程中，或转换完成后，修改导入折弯面的折弯半径。这为基于导入几何继续设计提供了更灵活的处理方式，减少围绕已有折弯几何寻找变通方法的工作。

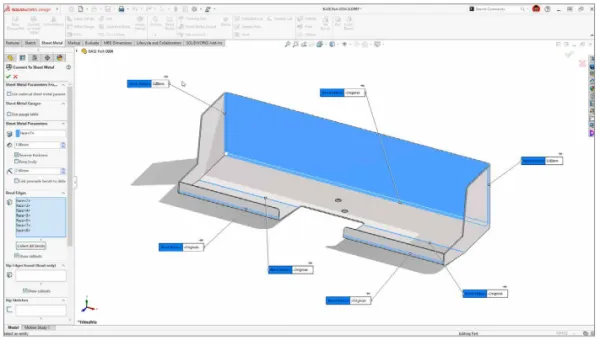

图2：导入折弯面的半径修改相关示例。

对于需要适配企业折弯要求的模型，可以围绕目标半径检查转换结果、相邻结构和展开状态。工具提供修改能力，具体采用什么半径仍应由材料、板厚、模具和制造要求共同决定。

旧版钣金架构升级前，先保存验证副本

使用旧版架构创建的钣金模型，可以转换到当前架构。升级后能够使用当前架构的钣金工具，但不能恢复到旧版架构。

这一不可逆特性直接影响历史数据处理方式。建议先保留原始文件和版本记录，再选择验证副本执行升级，检查特征、展开结果及下游图纸。确认结果满足要求后，再按照企业数据管理流程决定是否替换生产版本。

升级范围也要注意：对于派生零件，工具只升级派生零件，不升级父零件；对于装配体，则会升级其中的全部零部件。操作前应明确文件引用与处理范围，避免把单个零件验证扩大成整套装配体变更。

怎样安排一轮有针对性的检查？

检查清单并不需要很长，关键是覆盖实际交付链条。如果设计模型、展开图和制造部门使用的数据来自不同版本，即使局部特征正确，也可能造成沟通问题。

硕迪科技作为 SOLIDWORKS 代理商，可为企业提供钣金建模、设计规范及应用培训相关支持。如果团队正在处理导入件修改或历史钣金模型升级，可以结合代表性零件与硕迪科技交流，安排从特征修改到展开检查的验证流程。

常见问题

跨折弯冲压支持多级冲压吗？

当前相关功能不支持多级冲压。创建特征时应按适用条件检查几何，不能只凭折叠状态下的外观判断展开结果。

旧架构模型升级后，可以切换回去吗？

不能直接恢复为旧版架构。操作前应保留原始数据，先使用副本验证，并按企业版本管理流程处理正式文件。

来源与版本说明

本文图文依据达索系统 SOLIDWORKS 2027 官方产品文档整理，部分内容涉及预发布功能。适用条件以对应产品、许可证及实际交付版本为准。
