Abaqus中螺栓预紧力的一些建模方法

发布日期:
2022-03-24
浏览量:
3262

螺栓预紧力就是在拧螺栓过程中拧紧力矩作用下的螺栓与被联接件之间产生的沿螺栓轴心线方向的预紧力。预紧力的大小与螺栓的拧紧力矩、螺栓与螺母之间的摩擦力、螺母与被联接件之间的摩擦力相关。预紧可以提高螺栓连接的可靠性、防松能力和螺栓的疲劳强度,增强连接的紧密性和刚性。

预紧力矩:

Object 1.png

其中:

Object 3.png

这里举两个在Abaqus中螺栓预紧力的建模方法:

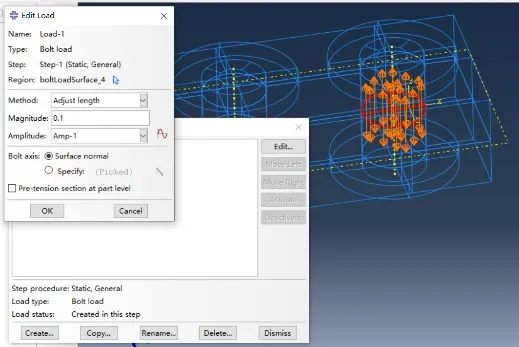

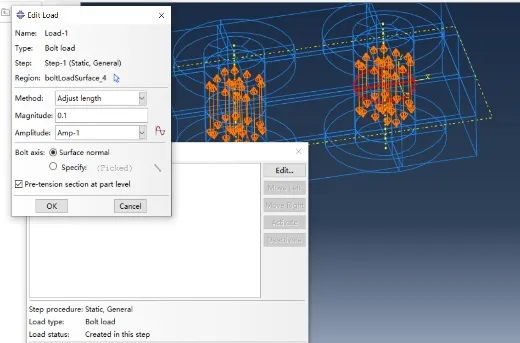

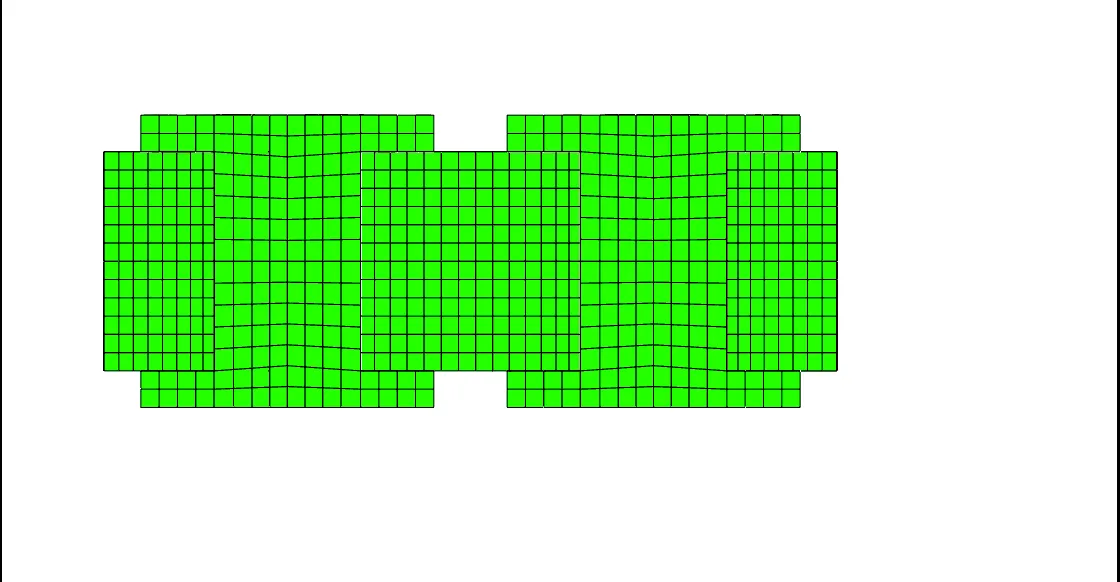

方法一:load module→create load→bolt load,选择合适的切面或者指定切割位置。加载输入支持位移和预紧力两种方式。对于装配体中由一个part生成的螺栓,勾选Pre-tension section at part level可批量建立

螺栓预紧力。

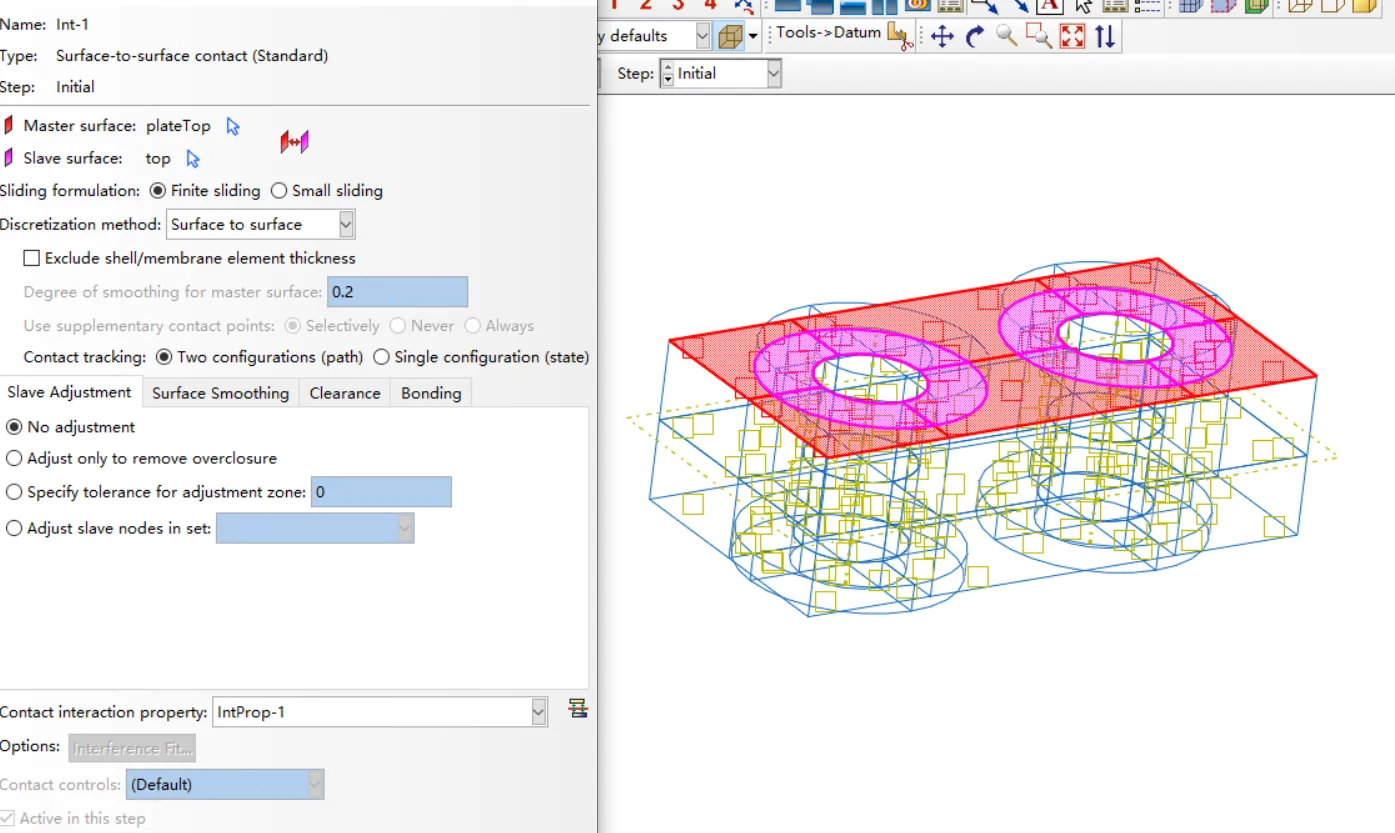

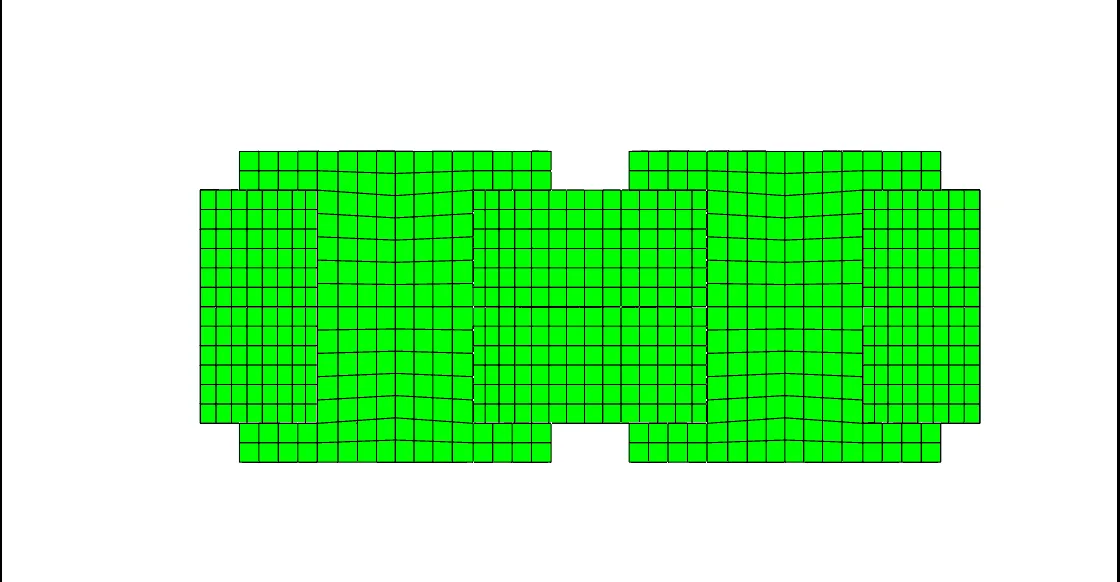

方法2:interaction module→create interaction(initial step)→surface to surface contact→edit interaction(step1)→interface fit



在Abaqus中除了上述两种方法,还有其他诸如连接器也可以建模螺栓预紧力。
