怎么用solidworks画弹簧

发布日期:
2022-02-15
浏览量:
855

在solidworks上怎样能画出一根弹簧呢，其实很简单

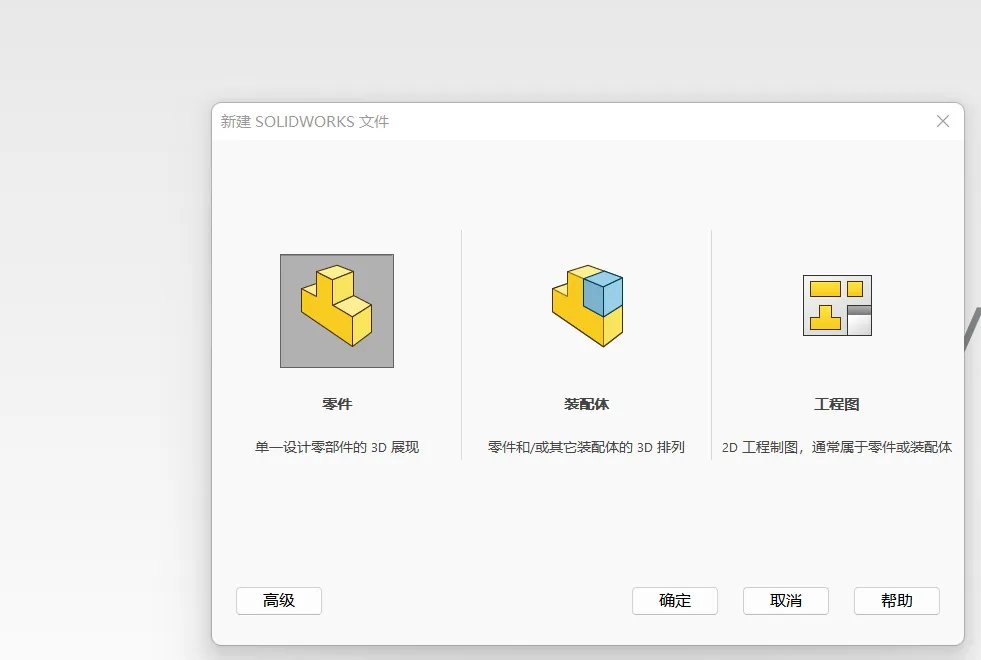

首先我们打开solidworks软件，新建一个零件

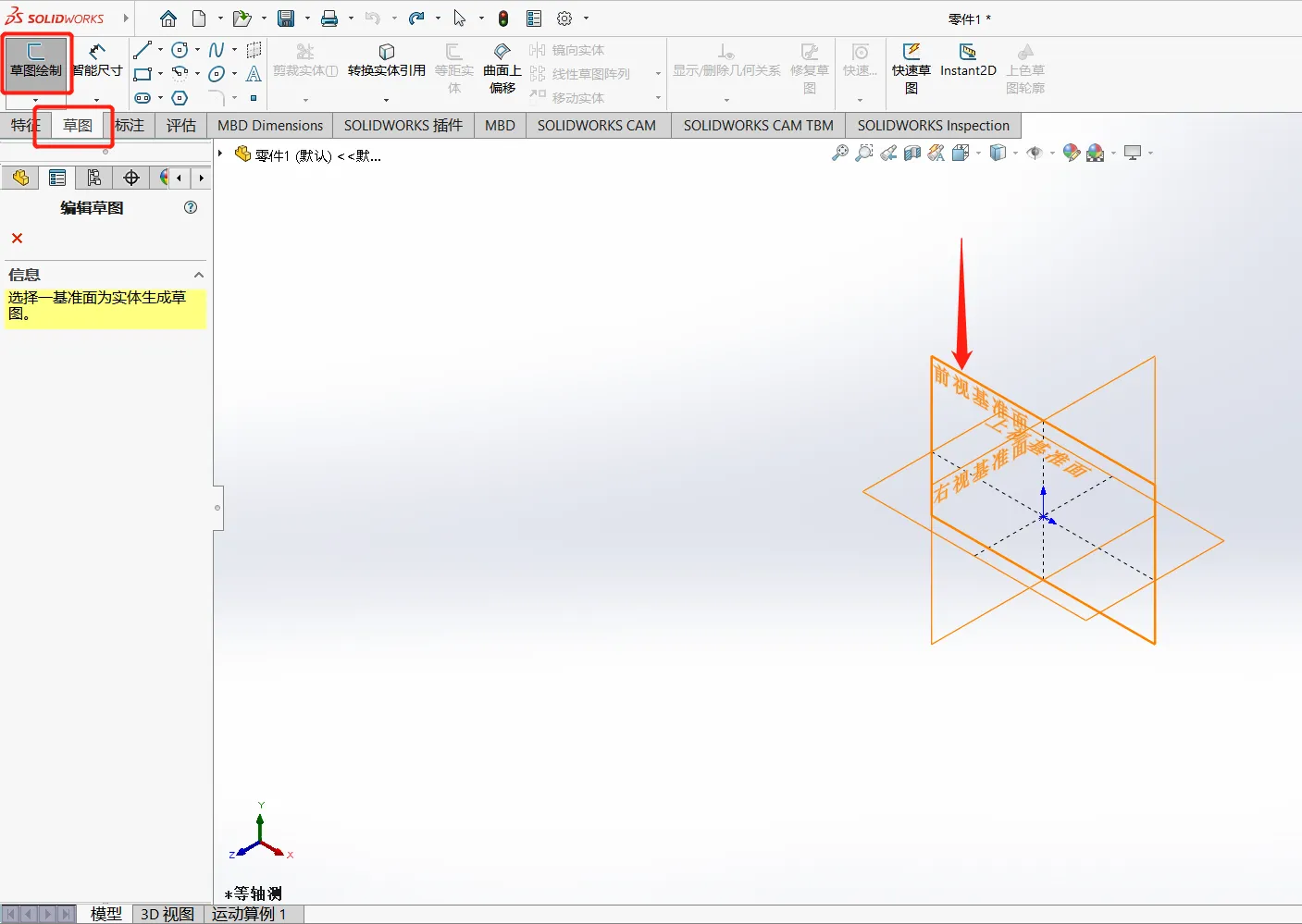

进入以后，我们选择草图，然后点击左上角的草图绘制，选择前视基准面

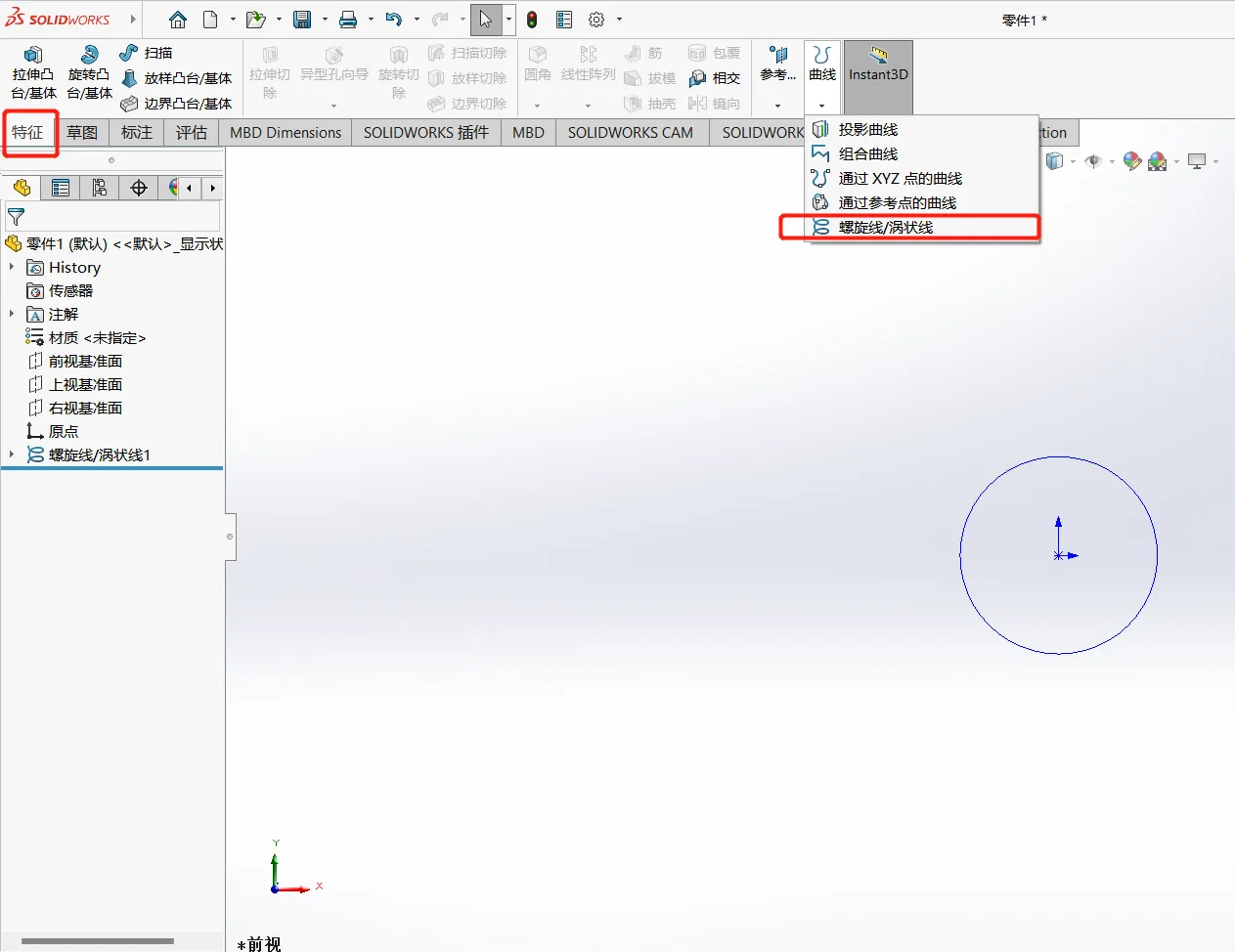

以前视基准面的原点为中心画一个圆，画好以后我们选择特征，找到螺旋线/涡状线

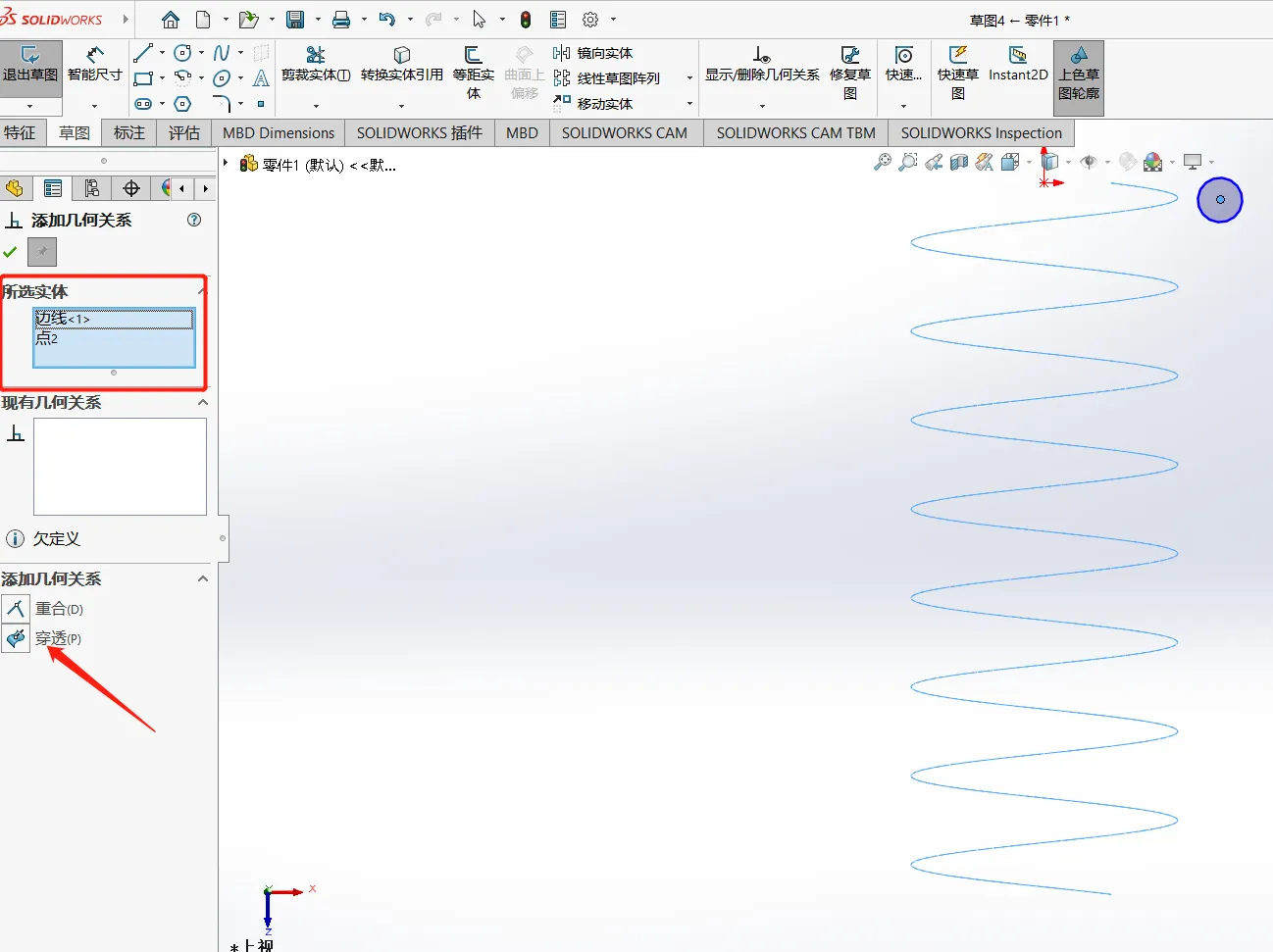

设置的好参数以后生成螺旋线，然后选择右视基准面画第二个草图，画出一个小圆后选择添加几何关系，然后选择第二个草图和螺旋线点击穿透。

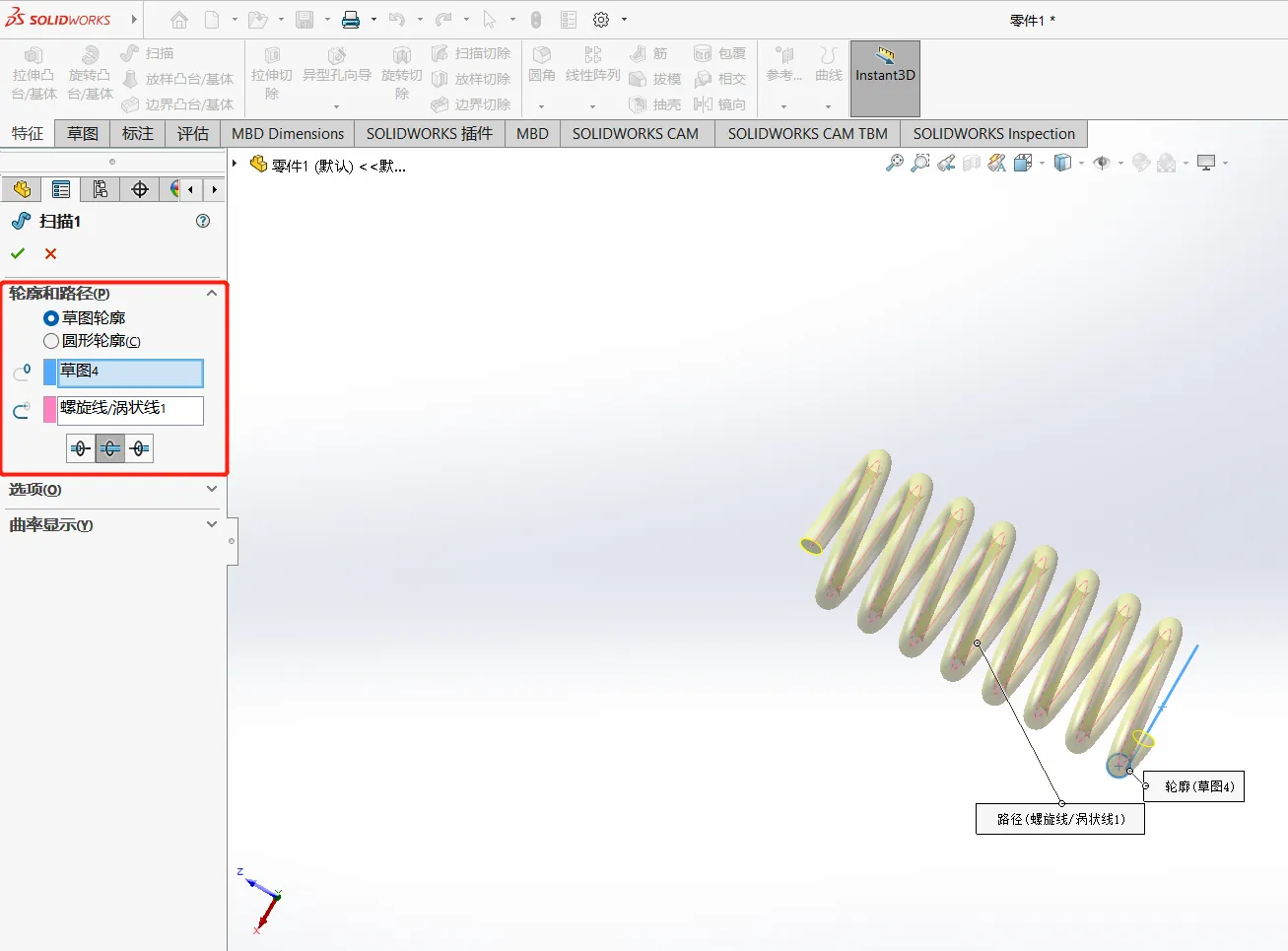

接下来就是退出草图，选择扫描，小圆也就是画的第二个草图作为扫描轮廓，螺旋线作为扫描路径

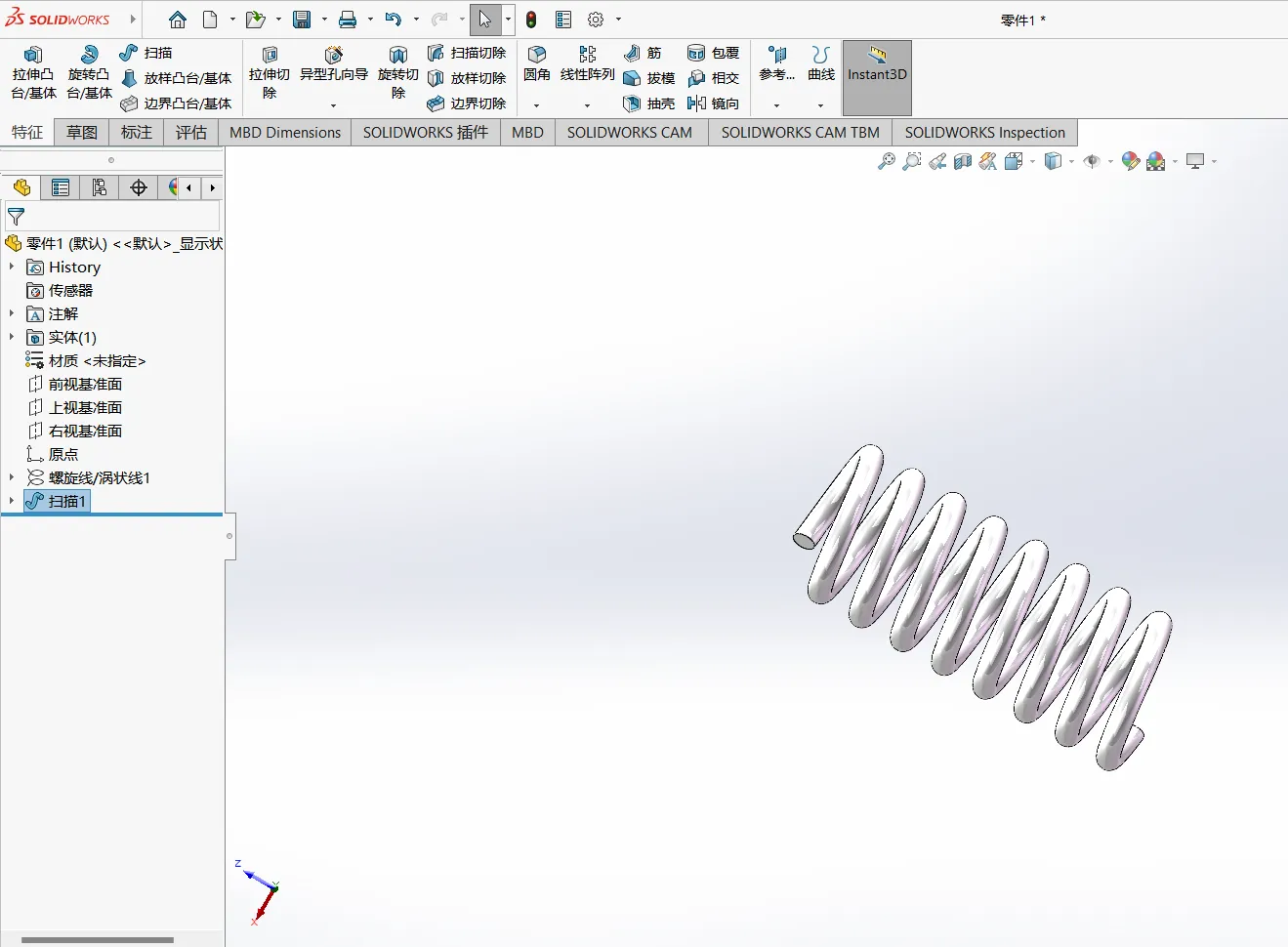

扫描完以后可以把草图的线隐藏，这样就可以啦。
