Solidworks焊件边角处理
发布日期:
2022-03-03
浏览量:
1524

您可以使用Solidworks草图自定义焊件结构的基本框架和截面属性,然后创建包含草图线段组的结构构件。构建焊件模型后,或由于干涉或由于边角的连接方式不符合设计预期,因此对边角的处理必不可少,您可以使用线段和其它实体来剪裁线段,使之在焊件零件中正确对接。Solidworks的剪裁/延伸功能简单易用,配合示意图可轻易实现预期的边角设计。

您应剪裁焊件模型中的所有边角以确定线段的长度能精度计算,您可使用剪裁/延伸来剪裁或延伸:

1 两个处于在角落处汇合的线段。

2 一个或多个相对于另一实体的线段。

3 线段同时的两端。

第一种和第三种比较基础,基本可以实现一步解决,多个相对于另一实体处的边角只需要剪裁/延伸功能的重复使用即可,实际上对于既定的草图,边角类型可随意更改,以下图初始状态的边角简单示意剪裁/延伸功能。

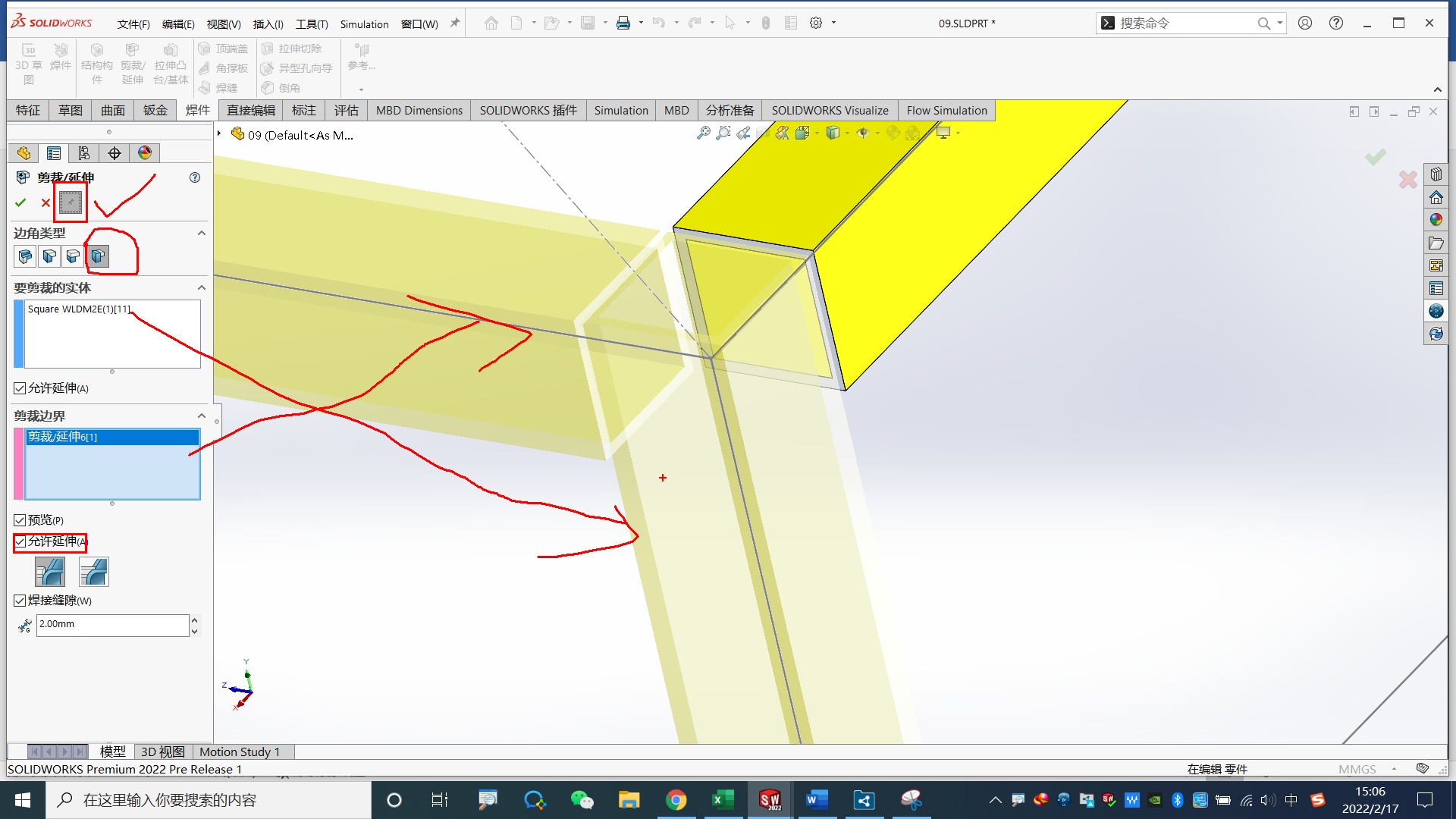

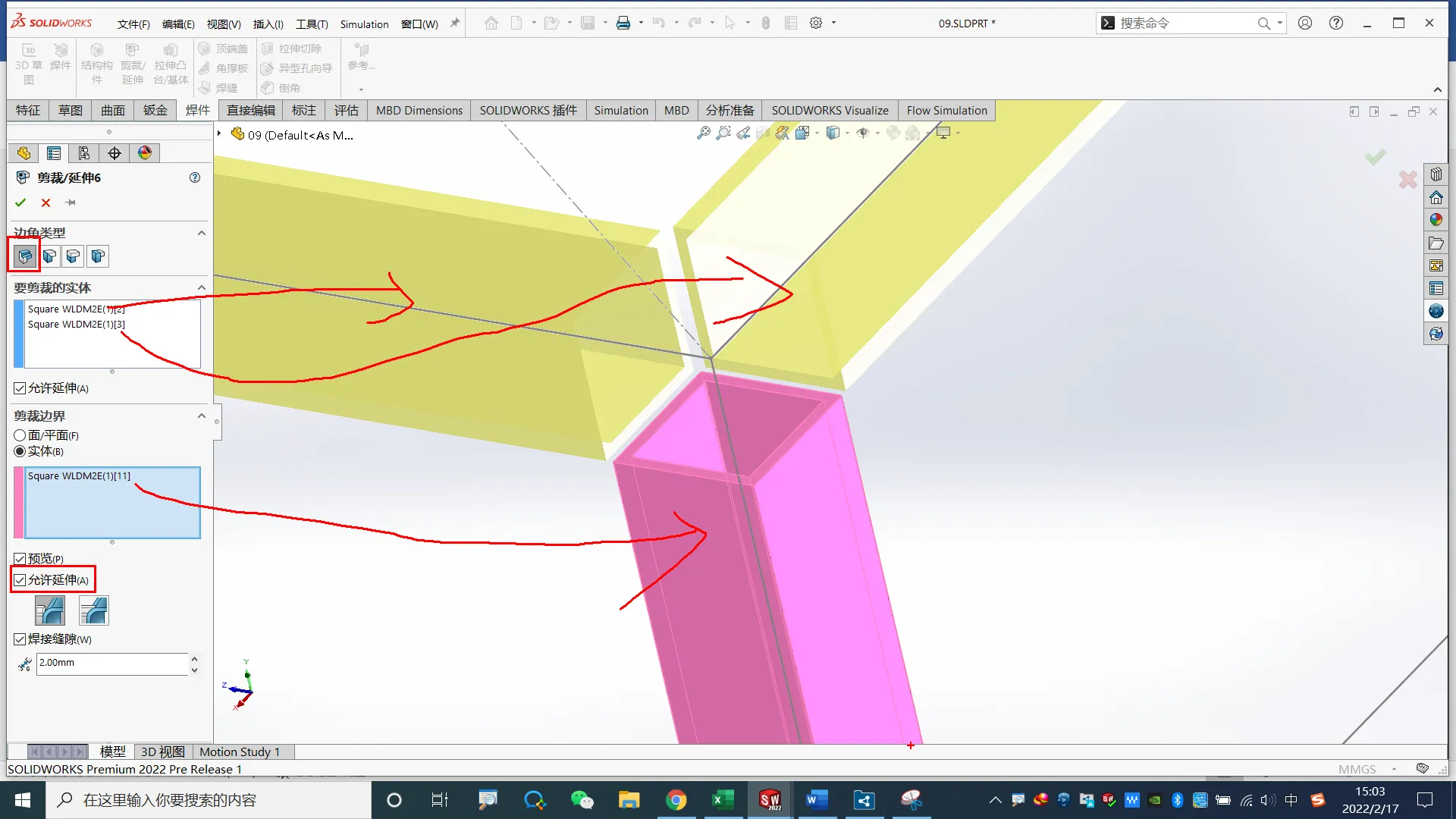

剪裁/延伸1

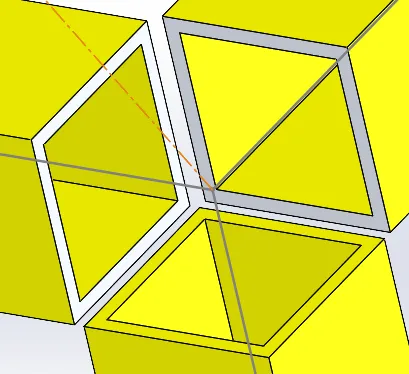

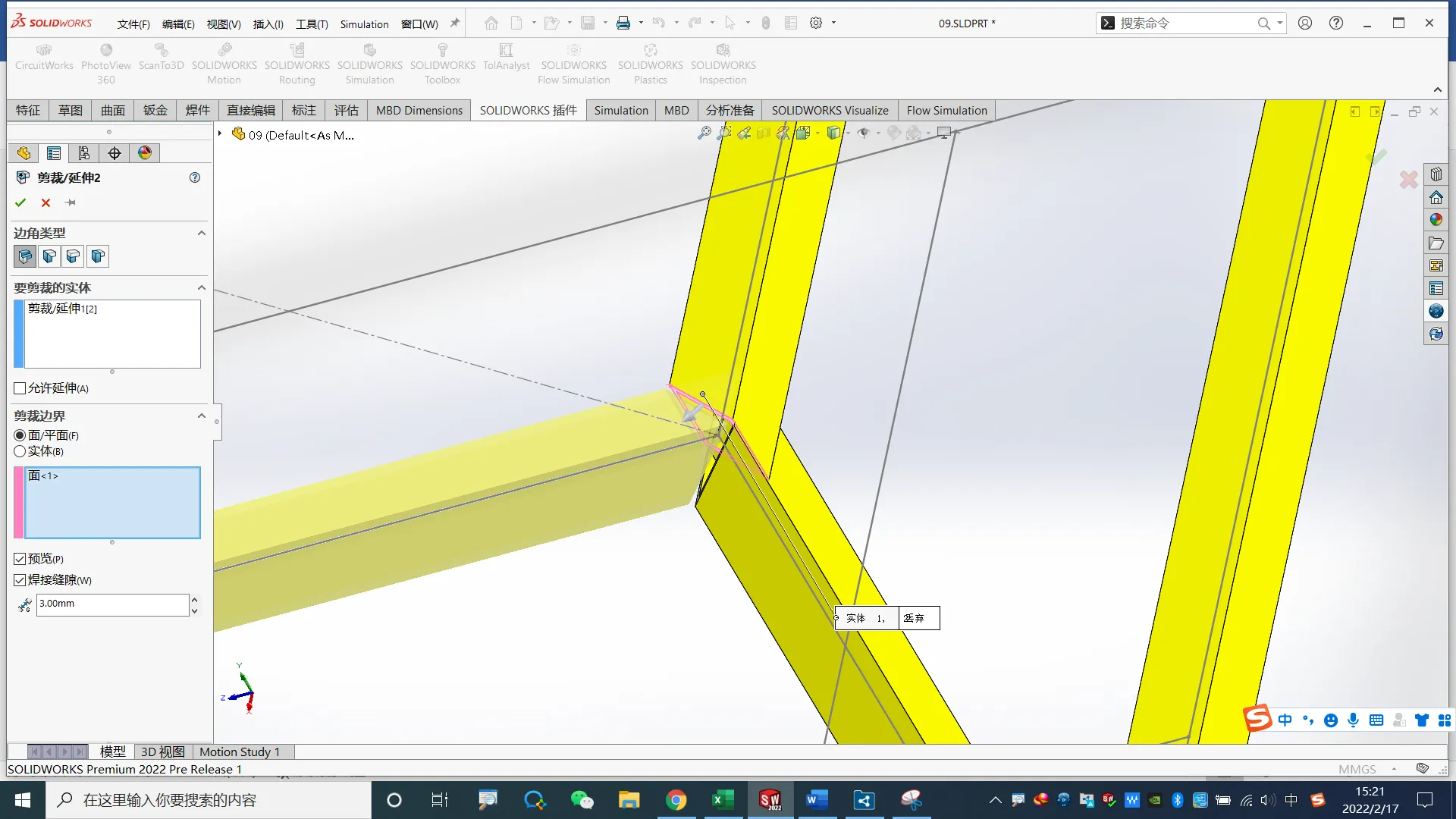

剪裁/延伸2

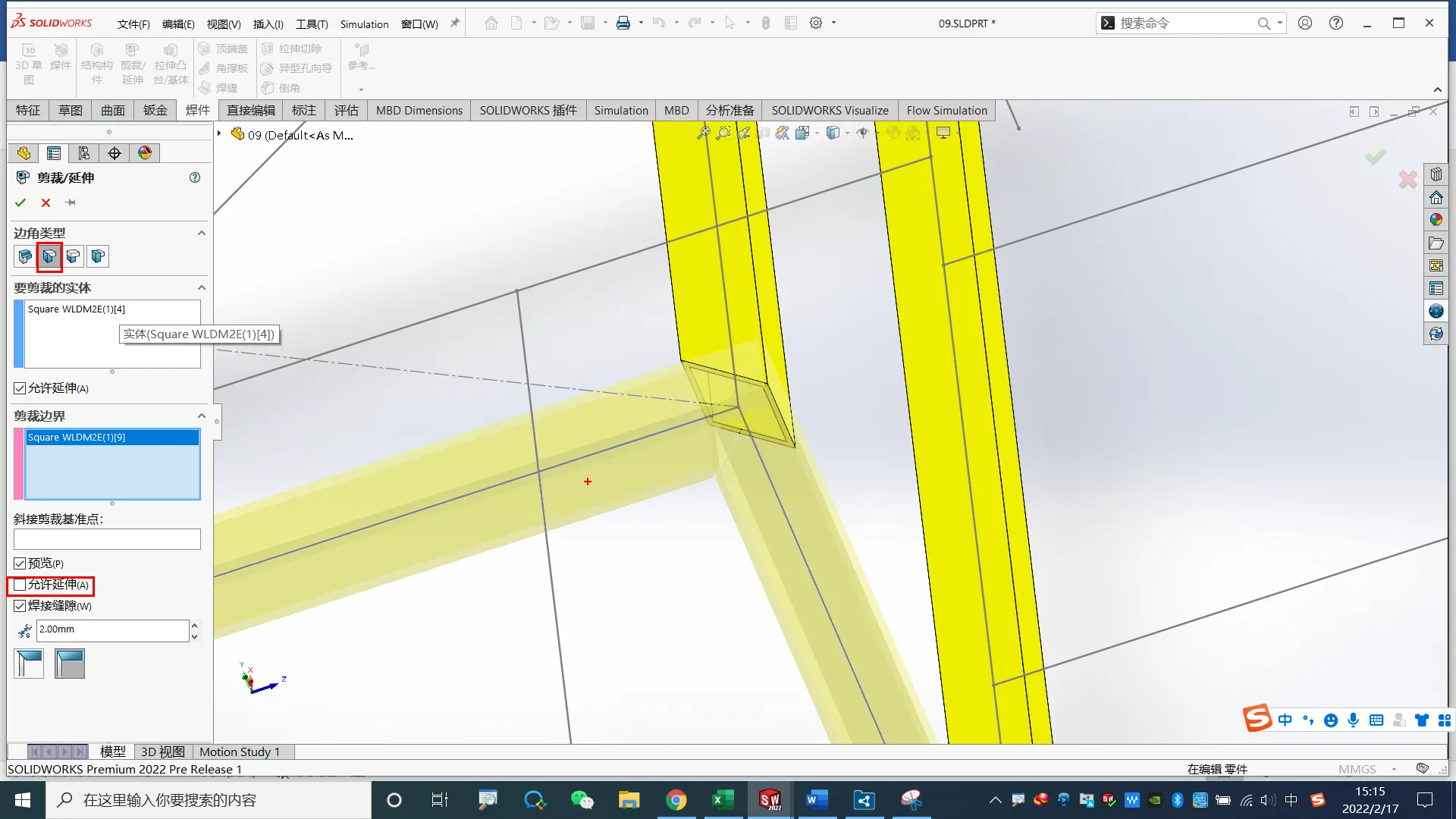

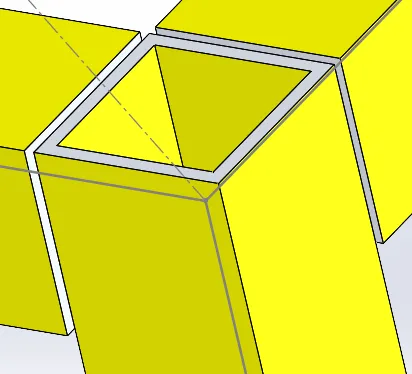

重复两次即可。
