Abaqus后处理中的切片功能

发布日期:
2022-03-31
浏览量:
5101

Abaqus Unified FEA 产品套件为作为一款涵盖大范围工业应用程序的常规和复杂工程问题提供强大且完整的解决方案,后处理功能同样强大,如各种计算结果的可视化、数据表格结果、过程曲线、数据整理、工况迭加与组合等。这里简单介绍其中的切片功能。

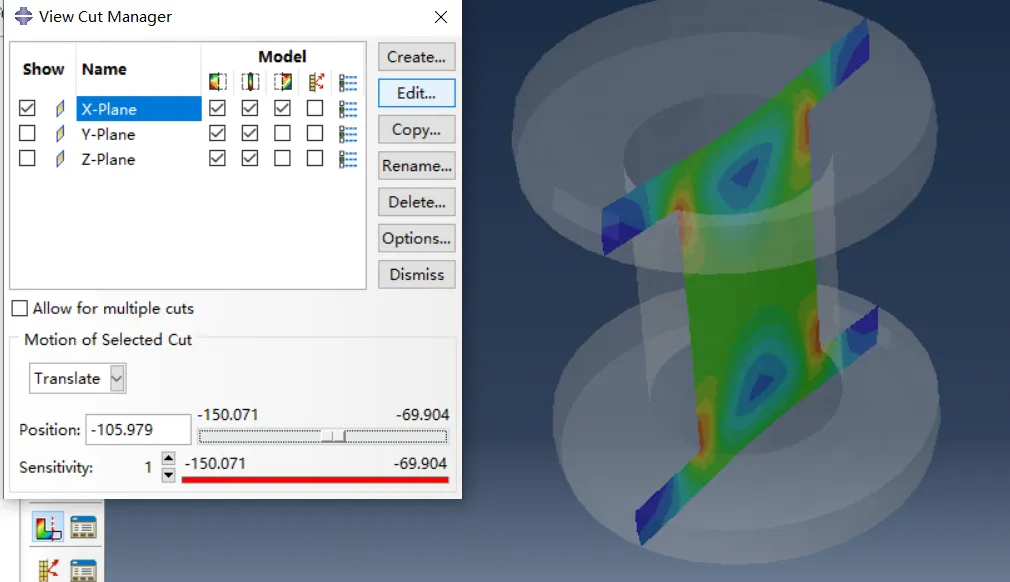

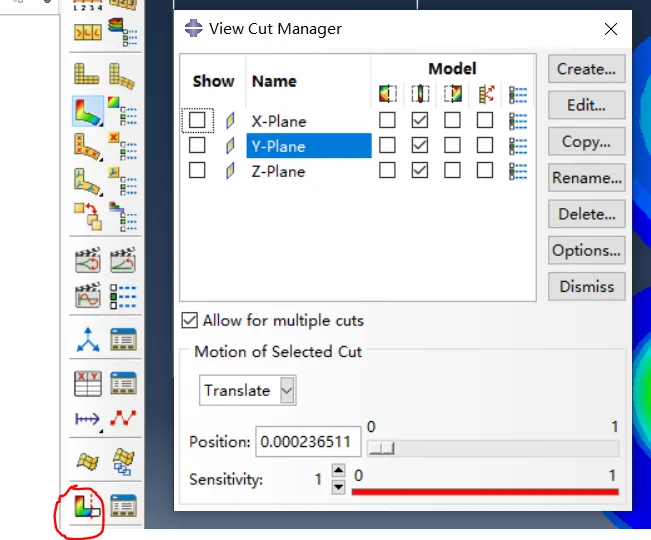

1、选择合适的平面

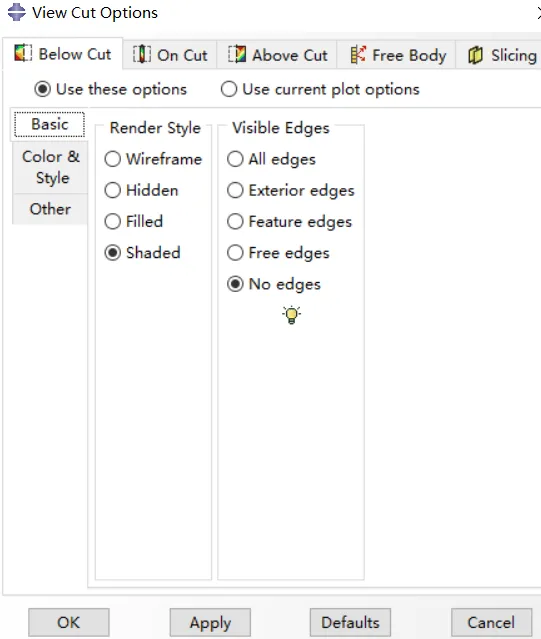

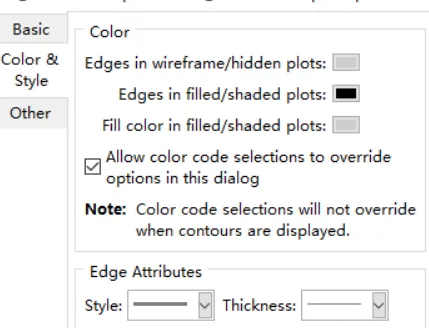

2、below cut 设置basic(render style、visible edges), color style以及translucency



3、on cut设置此处保持默认即可

4、above cut 一般和below cut设置保持一致即可。

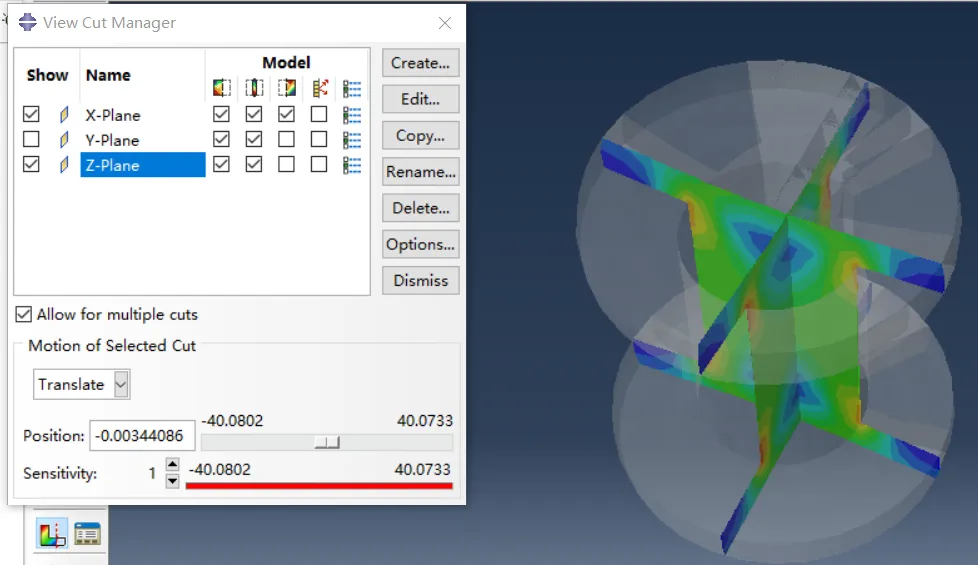

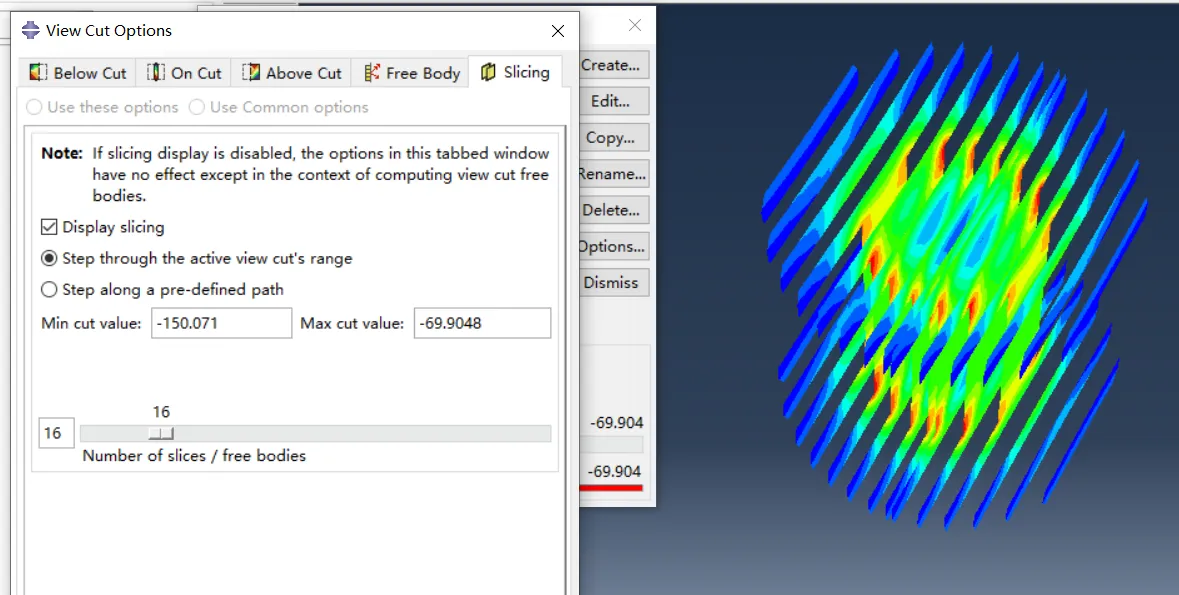

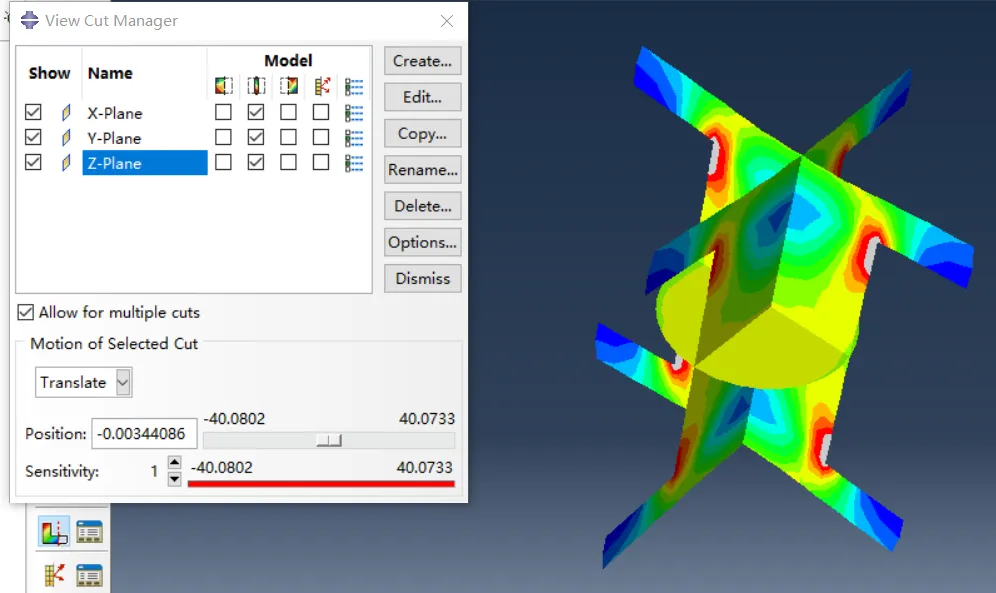

此外,如果需要做多组切片,在slicing中直接设置即可。
