SOLIDWORKS Flow Simulation软件流体分析结果查看
发布日期:
2022-08-11
浏览量:
216

SOLIDWORKS Flow Simulation是非常易用的流体分析软件,该软件提供一系列功能强大、操作简便的查看分析结果工具,有了这些工具,就可以轻松看懂流体分析结果。



软件提供“结果”文件夹,便于统一管理分析结果,在文件夹显示可用的工具,常见的有切面图、表面图、流动迹线。

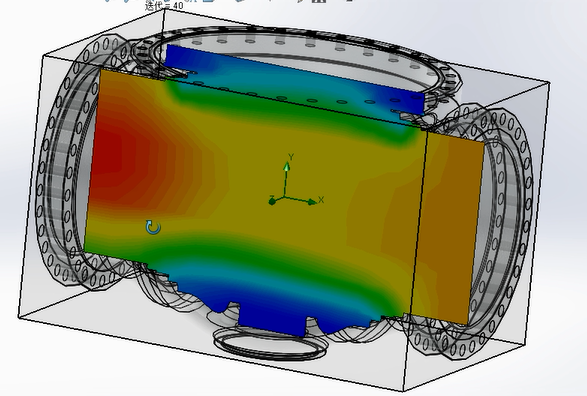

切面图:用来显示任何SOLIDWORKS基准面上的任意结果,结果可以表现为等高线、等值线或矢量图,也可以组合显示;


表面图:可以显示任意SOLIDWORKS曲面上的任何结果,结果可以表现为等高线、等值线或矢量图,也可以在更高线云图上覆盖显示矢量图;


流动迹线:用于显示流线和放入流体中粒子路径,粒子可以带有质量或温度属性,该迹线是3D流体流动的图像,非常直观,并且可以导出Excel格式或者参考曲线,非常易用。
