Solidworks三维草图功能

在基于草图驱动的设计软件中，以Solidworks为例，我们一般选择2D草图构建三维模型，而3D草图的使用频率相对较低，实际上3D草图在一些特定情景下有其独到的优势。您可以在诸如 SOLIDWORKS 焊件等应用程序中使用 3D 草图，以沿 3D 框架插入结构构件，用于布线路径，以及将网格反向工程成实体零件。

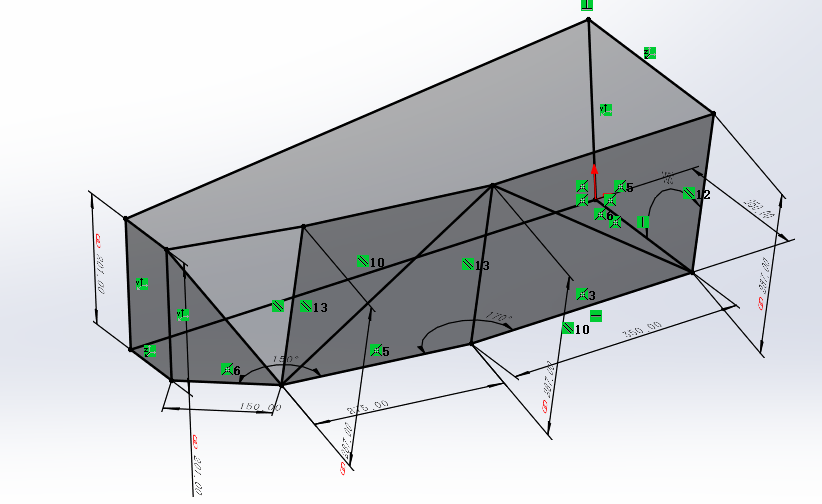

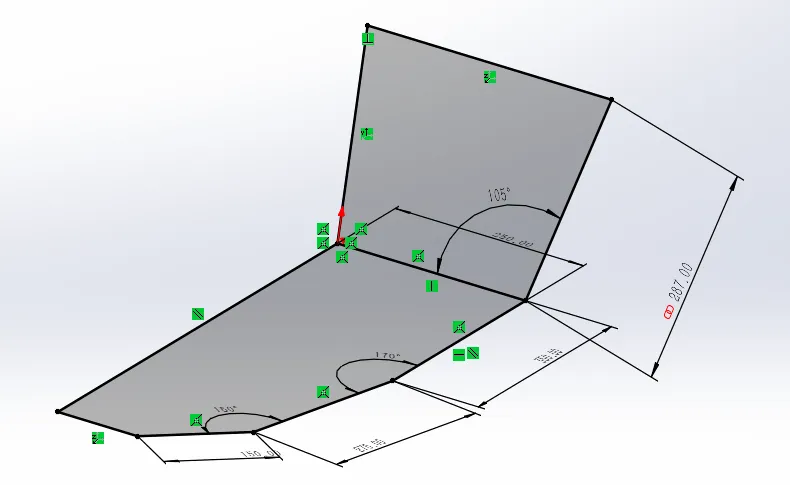

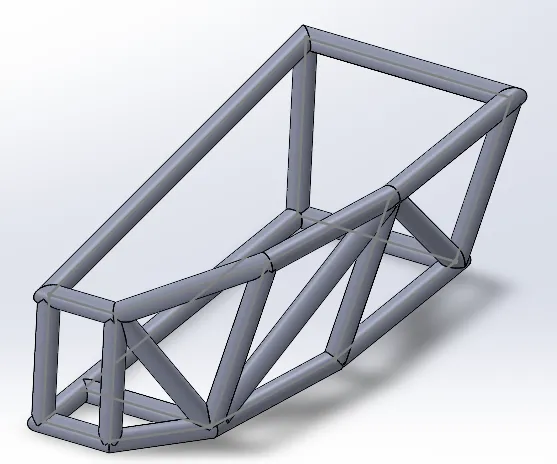

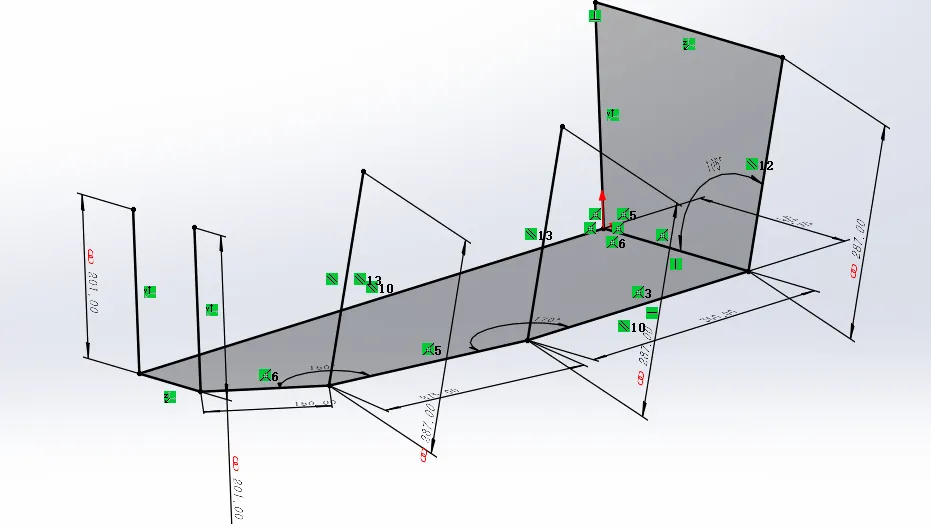

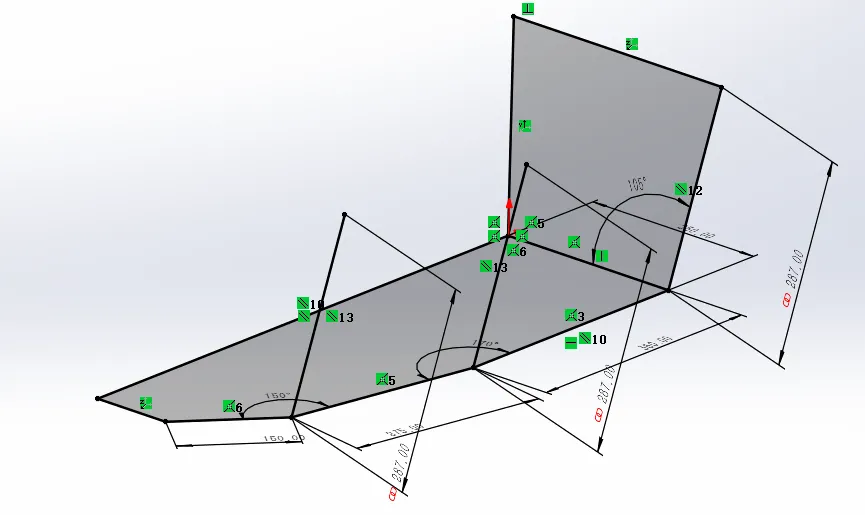

这里取一个焊件结构的建模流程展示一下3D草图功能，单击3D 草图，（“草图”工具栏）或插入>3D草图开始绘制3D草图，您可以在工作基准面上或在 3D 空间的任意点生成 3D 草图实体，您可以参考 XY、YZ 和 ZX 平面、轴或曲面创建 3D 草图。在绘图过程中使用Tab键快速切换平面。在一些操作细节上，2D草图和3D草图有一些区别，但大体是类似。
