天线设计专用工具-Antenna Magus天线魔术师简介

Antenna Magus天线魔术师简介

市场上有各种各样的天线类型、前提理论和设计知识，并且需要具有这些知识的人力资源来创建它们。Antenna Magus是全球首款天线设计专用工具，其丰富的数据库和知识工具功能减少了上述劳动并简化了管理。这次，我们将介绍 Antenna Magus 的概要及其有用的功能。

从规格搜索到最佳设置的跟踪

最新版本的Antenna Magus拥有如下图所示的370多个天线数据。除了按名称搜索外，还可以按与所需规格的匹配程度升序显示。此外，每个天线数据都具有设计知识和设计UI等背景数据，可让您轻松检查由于结构参数而引起的辐射变化。因此，无论用户的天线设计经验如何，都可以通过直观且简单的操作来设计出所需的天线模型，并且可以大大减少初始设计所需的工时。

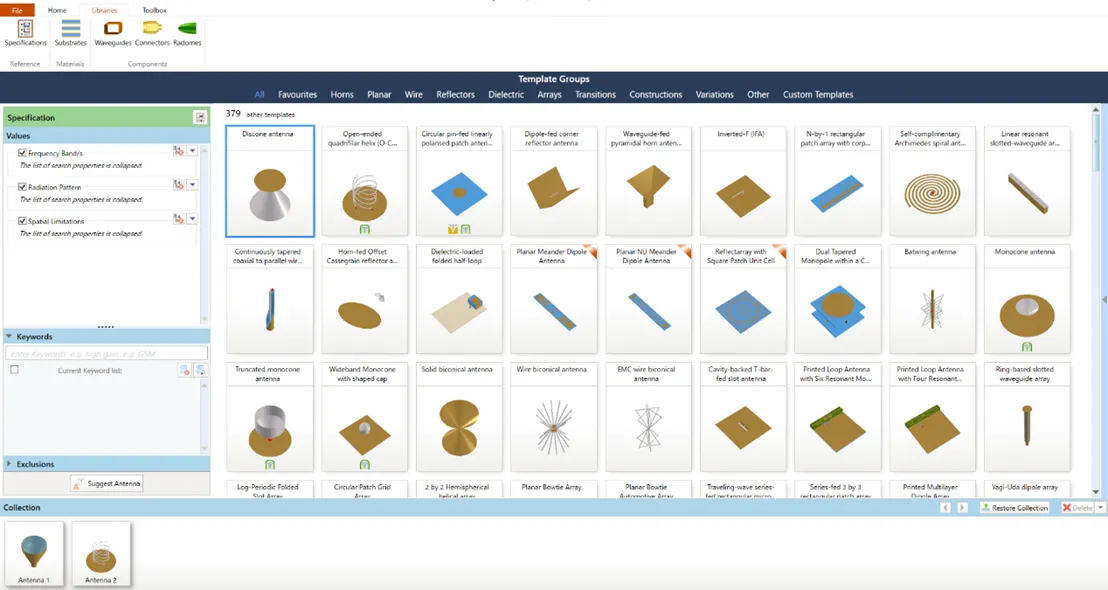

现有天线数据

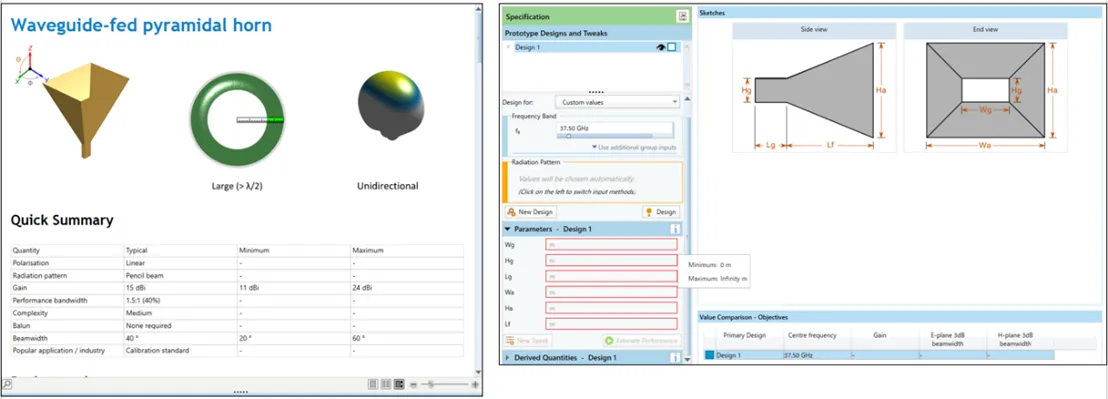

背景信息（左）和天线设计 UI（右）

例如，下图是从通信标准搜索的结果，假设是5G基站。

Antenna Magus还提供了各个领域的通信标准的数据，省去了用户研究和输入数据的麻烦。除了频率和辐射水平之外，还可以通过天线的允许尺寸来缩小范围，因此可以使用各种方法来显示和比较候选天线。下图中，规格搜索结果显示了40种天线作为候选天线，每个候选天线按照与规格的匹配程度按照命中顺序列出。通过使用 Antenna Magus 的搜索功能，您可以根据所需规格缩小天线候选范围，并立即进入初始设计阶段。

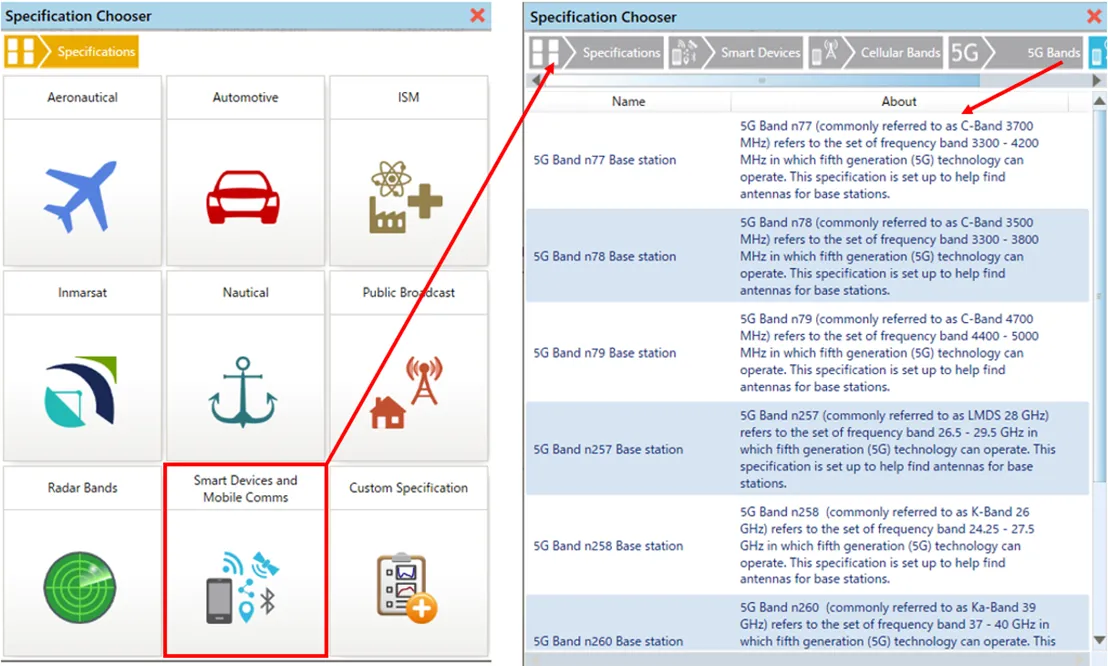

规格搜索功能 现场选择（左）和通信标准（右）

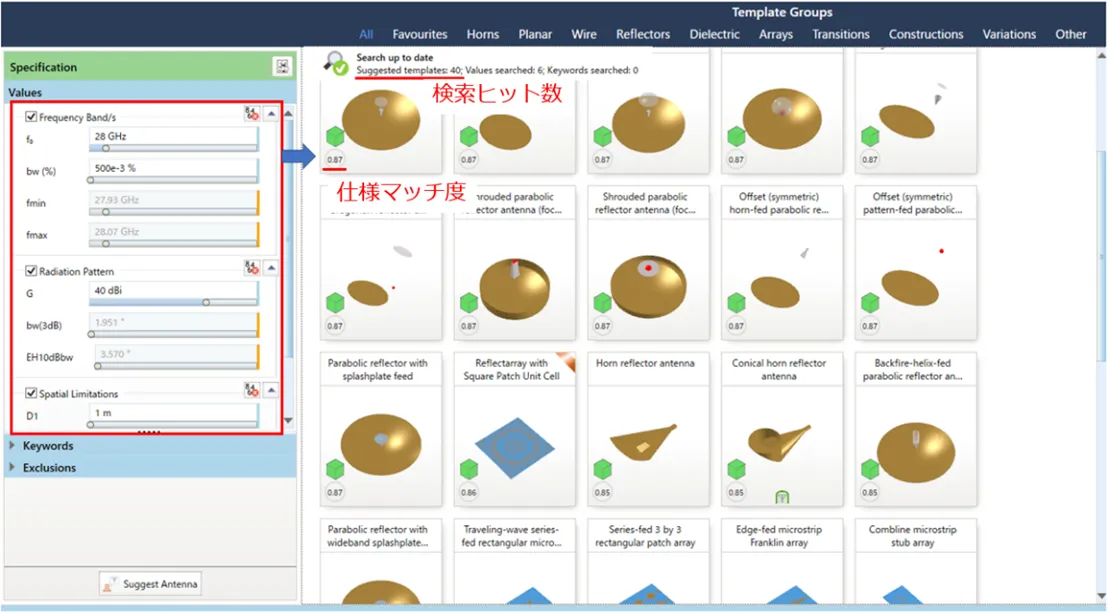

搜索执行结果

配备天线本身以外的相关数据

Antenna Magus 的优点之一是它不仅提供天线本身的数据，还提供电源、连接器和各种理论计算的数据。例如，下图显示了GUI中提供的库和工具，通过访问每个库和工具，您可以参考波导和连接器的数据列表、传播衰减的理论值等。Antenna Magus 还与电磁场仿真工具 CST Studio Suite 紧密合作，设计的天线模型可以导出为包含结构参数的项目文件 (.cst)。

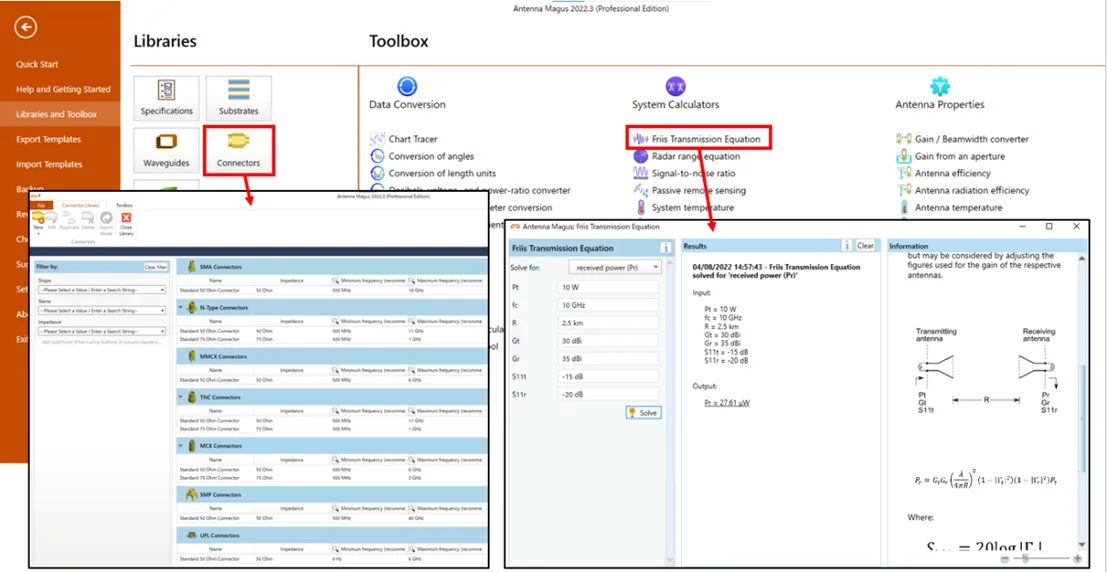

连接器及各种计算公式等数据

与 CST Studio 套件集成

通过将使用 Antenna Magus 创建的天线模型转换为 CST Studio Suite 模型，可以分析天线以外的结构并计算大范围空间中的无线电波传播。下图比较了CST和Antenna Magus的3D远场（方向增益）结果。两个结果吻合得很好，表明Antenna Magus 的设计精度很高。

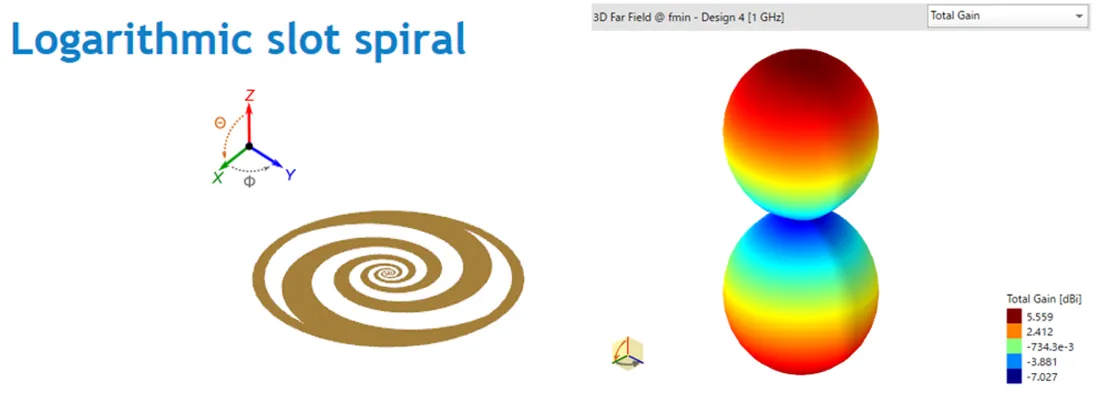

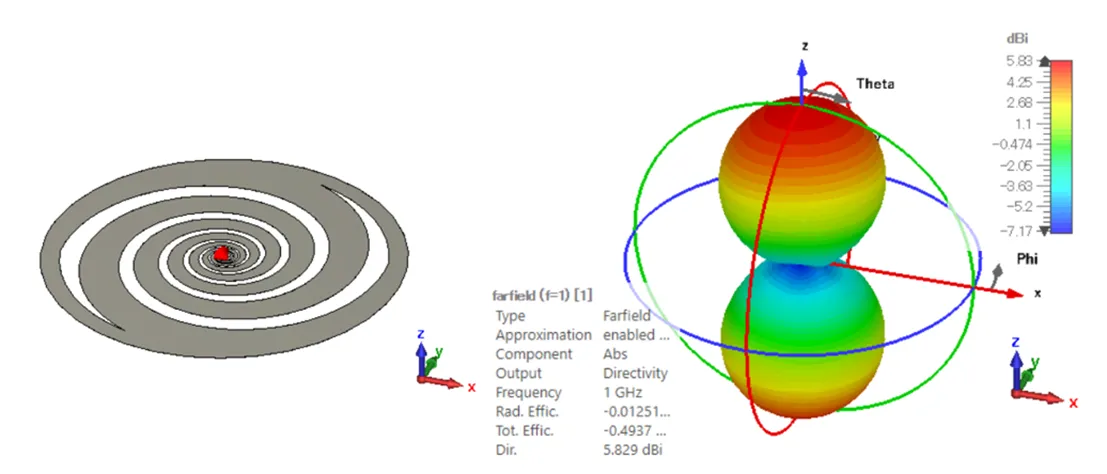

Antenna Magus 设计的天线的远场确认

模型导入 CST Studio Suite 和远场结果

下图是从Antenna Magus导出的天线模型，放置在工厂进行仿真，并绘制了电场强度分布图。通过以这种方式链接 Antenna Magus 和 CST Studio Suite，可以轻松考虑广阔空间中的天线放置位置。

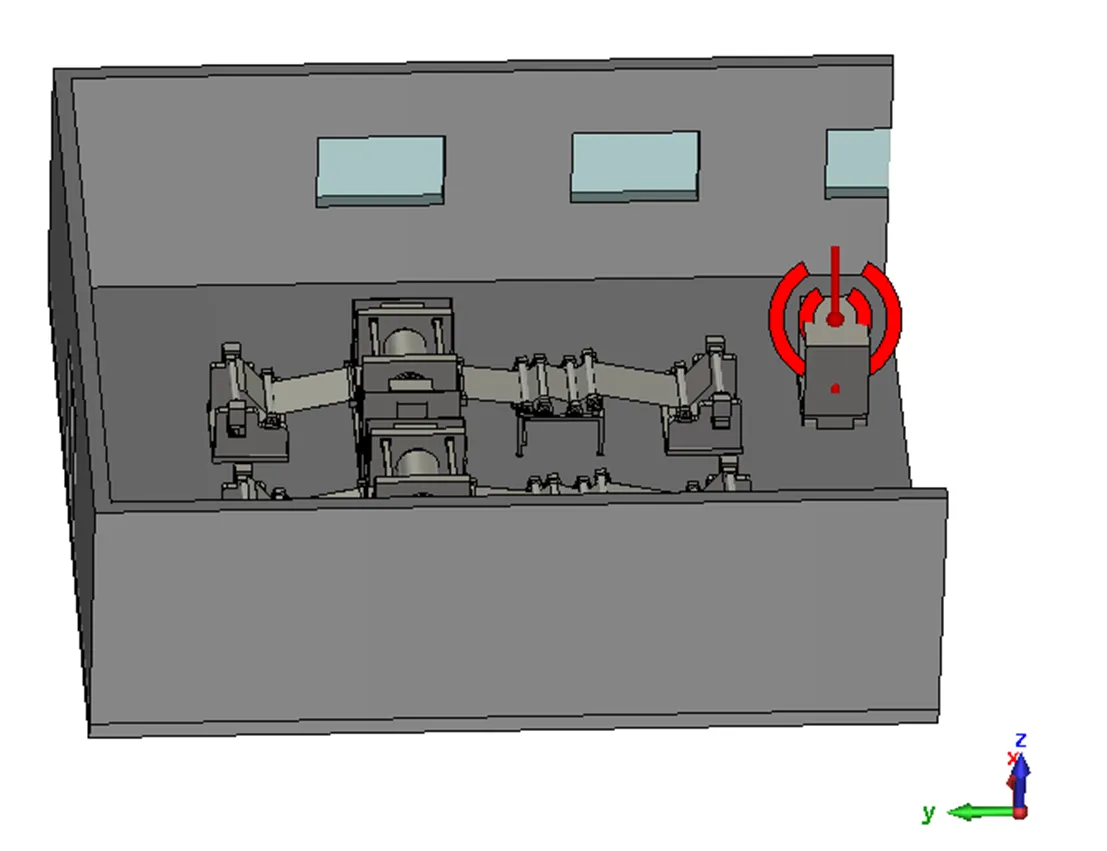

天线工厂布局（左）和 CST 计算的空间传播（右）

此外，使用Antenna Magus创建的模型具有用于高效计算的解算器选择，以及端口设置和网格细化，并且继承了结构参数，因此无需使用CST再次设置模型，可以立即运行电磁场模拟。此外，通过利用CST的优化器功能，可以执行广泛的支持，例如执行更详细规格的优化。

作为数据库工具使用

Antenna Magus 还可以添加外部天线数据作为模板。通过使用此功能，可以轻松管理用户开发的天线设计知识和结构数据。通过使用 Antenna Magus 作为天线数据库工具，您可以显着减少设计新产品、改进现有产品以及调动工程师时的工时。

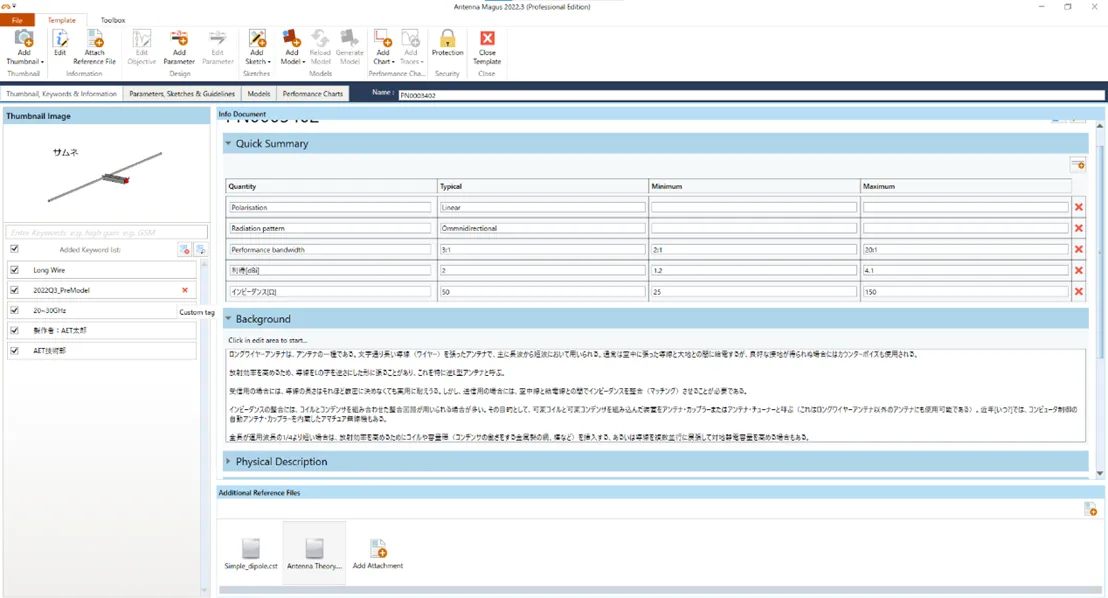

数据模板创建画面

如上所述，Antenna Magus不仅可以协助天线的初始设计，还可以支持设计天线模型的数据库创建。此外，通过与CST Studio Suite连接，可以模拟各种环境下的天线，这在与天线设计和管理相关的各种情况下非常有用。
