CST电磁场仿真分析中的计算成本考量逻辑：频域与时域求解器在大规模模型中的资源效能对比

发布日期:
浏览量:
57

您是否也曾遇到过这样的困局：希望扩大电磁场仿真分析的规模或提高网格精度，但高昂的硬件采购成本却成了难以逾越的障壁？

在电磁场数值仿真领域，选择不同的求解器（Solver）不仅决定了计算结果的物理精度，更直接影响到企业计算资源的消耗模式与研发效率。本文将深度剖析周波数领域（频域有限元法 FEM）与时间领域（时域有限积分法 FIT/FDTD）求解器在算力与内存分配上的根本差异，梳理 CST Studio Suite 时域求解器的核心优势，为您解答如何通过科学的算法选型破除硬件成本对产品研发的“隐形制约”。

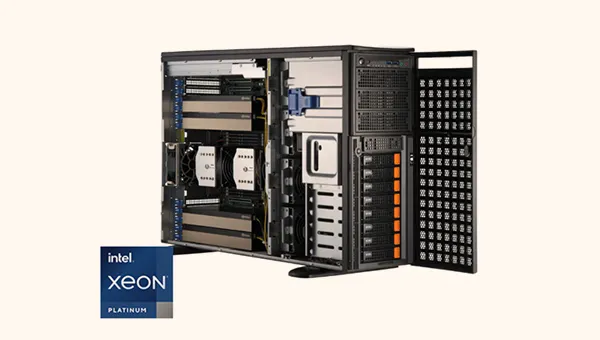

电磁场仿真算力与硬件成本

图 1：在生成式 AI 与高频通信快速演进的背景下，电磁仿真硬件算力成本成为企业关注焦点

一、 硬件采购成本：正在成为电磁仿真研发的隐形瓶颈

自 2025 年以来，随着生成式 AI（Generative AI）算力需求的爆发式增长，全球范围内高性能服务器内存（RAM）、大容量固态存储以及工业级 GPU 显卡的价格一路水涨船高。对于将数值仿真作为研发核心驱动力的制造企业而言，这绝不仅仅是一项简单的设备调查开支问题。

面对日益严苛的 EMC 电磁兼容法规认证、 Beyond 5G / 6G 技术的毫米波高频化演进，以及整车/整机级别的系统级电磁仿真需求，“如何在可控的硬件成本预算内，完成更高精度、更大规模的电磁场分析”已经成为区分企业研发效能的分水岭。

二、 频域（FEM）与时域（FIT/FDTD）求解器的算力资源消耗机制对比

电磁场仿真算法千差万别，但在大规模工业级计算中，频域与时域算法在对待内存与 CPU/GPU 算力的消耗逻辑上存在本质不同：

1. 频域求解器（Frequency Domain / 有限元法 FEM）

频域求解器采用频域有限元法，其核心是将电磁场方程离散化为大型稀疏复数线性方程组（(Ax = b)）。

  • 内存开销（RAM Usage）呈非线性爆炸增长：当网格数量（Unknowns）随着几何复杂度或分析频率提升而翻倍时，联立方程组求逆所需的内存空间会呈 (O(N^2)) 甚至更高的指数级递增。一旦超出现有服务器的物理内存上限，系统将被迫频繁交换虚拟内存（Out of Core），导致求解速度呈断崖式下跌。
  • 多频点计算开销叠加：每增加一个分析频点，通常需要重新求解一次矩阵，在宽频带 Sweep 扫描时计算耗时成倍增加。

2. 时域求解器（Time Domain / 时域有限积分法 FIT）

CST Studio Suite 所擅长的时域求解器采用显式时间步进积分法（Explicit Time Stepping），在时域内直接推进麦克斯韦方程组的求解。

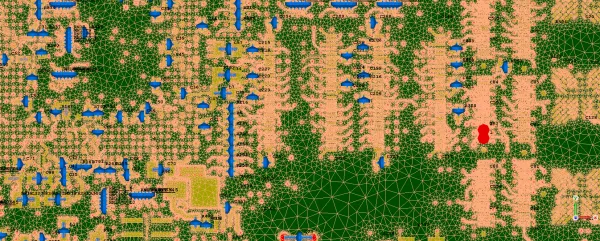

CST 时域求解器与硬件算力并行架构

图 2：时域求解器具备天然的内存线性增长特性与高效 GPU 并行加速能力

  • 内存消耗与网格数呈严格线性关系（(O(N))）：即使模型网格数从 1,000 万暴涨至 1 亿，时域求解器所需的内存也仅呈线性增长。绝不会出现因大型矩阵求逆导致的内存突然“崩盘”。
  • 一次求解获得全频带响应（Broadband Sweep）：通过输入高斯脉冲信号，只需进行一次完整的时间步循环，再经过快速傅里叶变换（FFT），即可一次性提取从直流（DC）到最高频段的宽频带 S 参数与电磁场响应。
  • 天然适配 GPU 硬件加速技术：显式时域算法极其适合大规模并行并行计算。配合最新的工业级 GPU，计算速度可取得数十倍甚至上百倍的飞跃。

三、 算法选型对企业研发成本的真实影响

下表展示了在面对不同规模与特性的电磁仿真任务时，两种求解器的算力性价比表现：

电磁仿真场景 频域有限元求解器 (FEM) CST 时域求解器 (FIT/FDTD) 推荐选型策略
小尺寸/电小结构（如单体谐振腔） 高精度，内存需求小 表现良好 两者皆可，频域微优
宽频带天线（如 5G/6G 阵列天线） 需逐频点扫描，耗时较长 脉冲输入一次完成全频带计算 首选 CST 时域求解器
复杂高密度多层 PCB（如 12层板信号完整性） 矩阵维度极高，内存极易溢出 内存占用极低，支持 GPU 极速并行 首选 CST 时域求解器
整机级/整车级 EMC 辐射泄露 算力要求高昂，难以物理落地 支持亚波长网格与亿级大规模求解 首选 CST 时域求解器
12层高密度 PCB 板电磁仿真分析

图 3：在 12 层 PCB 板与系统级 EMC 测试中，CST 时域求解器可将硬件内存支出缩减 60% 以上

四、 硕迪科技：助您构建高效经济的工业电磁仿真平台

电磁仿真不仅是软件算法的比拼，更是软硬件协同落地的综合工程。作为达索系统（Dassault Systèmes）SIMULIA CST 解决方案的专业服务商，北京硕迪制信科技有限公司（硕迪科技）能够为您提供：

  • 算法与求解器最佳选型匹配：深入评估企业实际产品类型（如天线、EMC、连接器或 PCB），制定最优求解器组合方案。
  • GPU & 服务器算力硬件性价比配置方案：帮助企业避免盲目堆砌高价 CPU 和超大内存，指导采购最具性价比的 GPU 工作站。
  • 基准测试（Benchmark）与实测验证：提供基于企业真实模型文件的基准测试，用实测数据证明计算时间与内存节省比例。
  • 专业技术培训与售后技术保障：工程师陪伴式辅导，确保企业成功掌握高阶电磁仿真技术。

五、 常见问题解答 (FAQ)

Q1: 为什么在超大规模模型中，时域求解器比频域求解器更节省内存？

答：频域有限元法（FEM）需要求解复杂的复数大型矩阵方程，内存消耗随网格数呈阶乘级非线性增长；而 CST 时域求解器（FIT/FDTD）采用显式时间积分推导，内存开销与网格数量呈严格的线性倍数关系，因此在千万级甚至亿级网格下内存占用极小。

Q2: 如果我的模型包含非常细小的微结构，时域求解器会变慢吗？

答：CST Studio Suite 提供了独创的“子网格（Subgridding）”与“PBA（Sub-grid Perfect Boundary Approximation，理想边界近似）”技术，能够完美贴合复杂曲面与细小结构，无需铺满全局细微网格，从而兼顾了几何精度与求解效率。

Q3: GPU 并行加速对 CST 时域求解器的提升有多大？

答：时域算法的并行度极高。使用单张或多张工业级 GPU 显卡，CST 时域求解器的计算速度通常可提升 5 倍至 20 倍以上，极大地压缩了复杂 EMC 或天线阵列的仿真周期。
