Abaqus 2024版本在不同的模块中引入了几个值得关注的特性和改进,增强了其进行结构和热模拟的能力。以下是代理商硕迪科技对于关键更新的简洁概述:


Abaqus/CAE

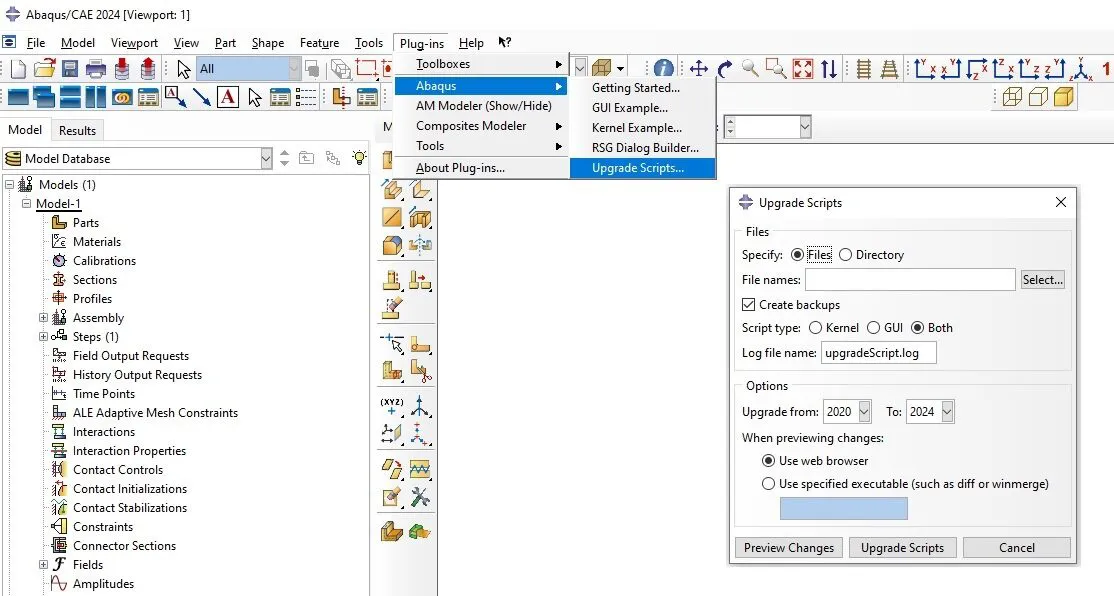

★ Python 3 的过渡:在Abaqus 2024版本中,最重要的更新是Abaqus Python和Abaqus/CAE过渡到Python 3.10,与最新的开源社区标准保持一致。这次过渡承诺提供更流畅、更安全的脚本编程体验。然而,关键要注意的是,这次过渡可能会引发挑战,尤其是考虑到现有的插件可能无法与Python 3.10无缝整合。为了解决这个问题,建议用户在过渡阶段格外小心,考虑对他们的脚本进行可能的调整。在这个过程中的一个有用的工具是Abaqus/CAE中的升级脚本工具(参见下图),该工具可以帮助将Python 2 代码转换为Python 3。准备工作完成后,测试就显得尤为重要,以确保脚本依然按期待的那样运行。


★ 连续粒子元素的绘图渲染样式:用户现在可以使用各种渲染样式(如线框、隐藏、填充和阴影)可视化元素粒子边缘。这些选项可以通过(View  ODB Display Options)菜单获取。这个增强功能为用户提供了将不同渲染样式分配给元素的灵活性,提供了改善的视觉体验.

★ 步骤相关的一般接触 (Abaqus 2024 FD01):Abqus/CAE现已支持在任何分析步骤中定义普适接触,使得更复杂的接触行为得以实现。

★ 接触质量缩放: Abaqus/CAE现已支持在Abaqus/Explicit中的接触质量变化。这个改进的优点在于可以减少对于使用在Abaqus/Explicit中非默认罚函数刚度的仿真所需的增量。接触质量变化可以有选择性地用于参与接触定义的接触表面或元素。其实施有助于改善由于高接触处罚函数刚度对于在Abaqus/Explicit分析中全球稳定时间增量的影响,通过调整与接触表面相关的质量,从而提高仿真效率。

★ 新增通道和帽檐剖面:增强属性模块以定义通道和帽檐剖面以用于梁横截面

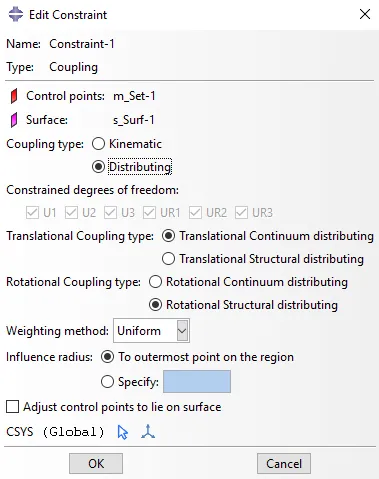

★ 旋转耦合:在离散紧固件和耦合约束引入旋转耦合类型以改进控制.


★ 线性化接触设计:在Abaqus/CAE中启用线性化接触设计以在小滑动、无摩擦条件下在静态摄动步骤中求解接触状态及接触应力。在某些类别的接触问题中能够更快得出解。


分析

★ 在导入分析中约束关系的生成:当从一个Abaqus分析传递结果到另一个时,使用Abaqus/Explicit在导入分析过程中进行约束关系生成的功能变得非常有利。现在,约束关系是用原始配置建立的,保证了如果主要和次要表面都未改变,与原始分析结果的一致性。这不仅简化了在导入模型中建立初始平衡的步骤,也防止了新的约束关系在之前未约束的表面上节点的生成。这样的防止对于维持导入模型的一致性起到了关键的作用,特别是在处理在接触状态中的节点。此外,这个更新的协议保证了在导入分析中对于表面生成的相同约束关系的一致性,与原始分析结果保持一致。无论是否将用于导入的参考配置指定为原始还是更新的配置,这都是适用的。

★ 细分优化的伴随灵敏度分析:在直接稳态动力学分析中计算伴随灵敏度的新能力,便于细分优化。我们现在可以将受谐波激振激起稳态响应(直接解)的结构进行优化。


关键词

 新的节点响应范围指令参数:*允许在稳态动力学伴随灵敏度分析中对计算设计响应的频率范围进行控制。


输出

新的输出变量:引入了新的输出变量,例如

STIFN:局部法向刚度。
VN:复数表面法向运动
NSQ:实数表面法向运动的平方。
AVNSQ:面积加权的表面法向运动平方,亦即由周围流体的声阻抗标准化的声功率。
FEXT:来自协同仿真或外部场定义的所有外部点载荷分量。
MEXT:来自协同仿真或外部温度场定义所有外部点矩分量。
DISP_NORMAL_VAL:沿节点法向矢量优化位移的值。

这些更新共同提高了Abaqus 2024的能力,为用户在模拟各种结构和热问题时提供了改进的功能、视觉化选项和灵活性。要获取详细信息,欢迎随时联系达索官方指定【代理商硕迪科技】 400-009-9965. 或者填写您需要了解或者解决的问题,我们将即时回复您的消息。
