SOLIDWORKS 2023出详图和工程图新增功能 | SOLIDWORKS 2023新功能揭秘
发布日期:
2022-10-28
浏览量:
109
这篇文章与大家分享SOLIDWORKS 2023出详图和工程图新增功能,一起来了解一下吧!

点击观看SOLIDWORKS 2023出详图和工程图新增功能


工程图是传达您设计意图的重要文档,您设计的产品越复杂,越需要详细注释说明。SOLIDWORKS 2023增强的工程图和出详图功能将帮助您创建更智能化、更高精度的工程详图,并且扩展新功能使您的设计工作延伸到更多的业务领域。

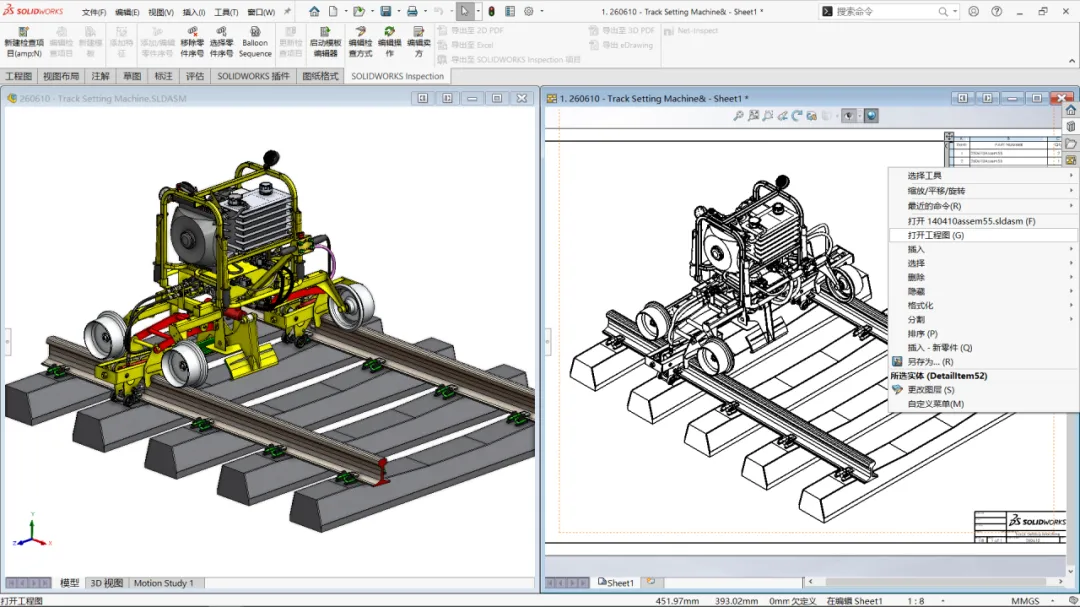

您现在可以从更高层级的工程图右键打开零件和装配体的相关图纸。无论您选择从特征管理器还是从明细表,或直接从图形区域,这将帮助您导航产品结构,而无需定位查寻并打开参考引用的零件或装配体模型。

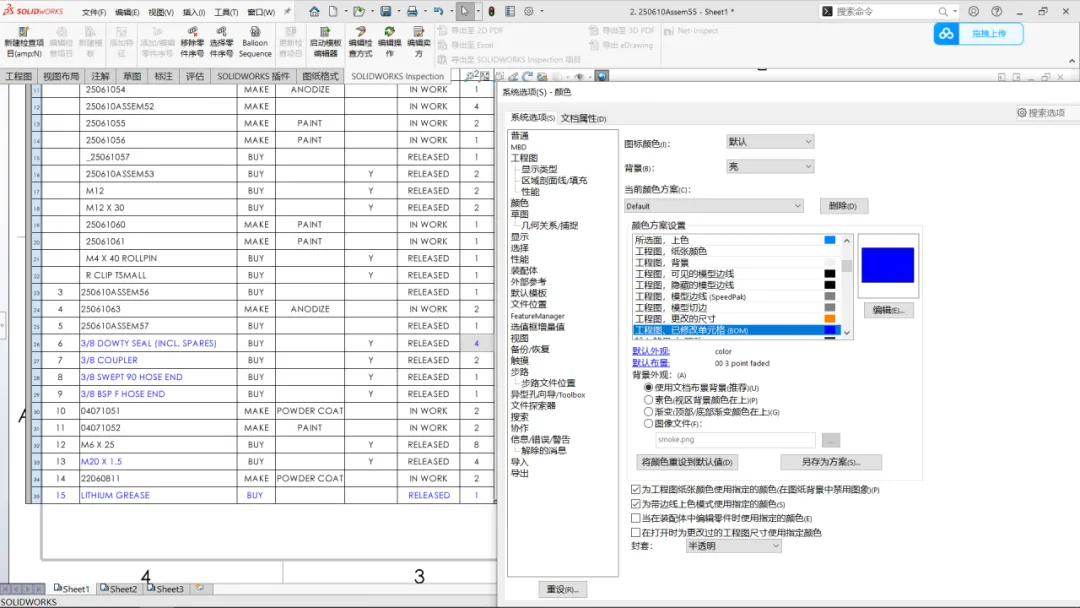

设计工作中常见手工修改覆盖材料明细表,但是怎么知道哪些内容被修改了呢?现在,当材料明细表被选中时,任何覆盖项目会显示与用户自定义属性链接内容不同的颜色,这将避免代价高昂的错误的发生。

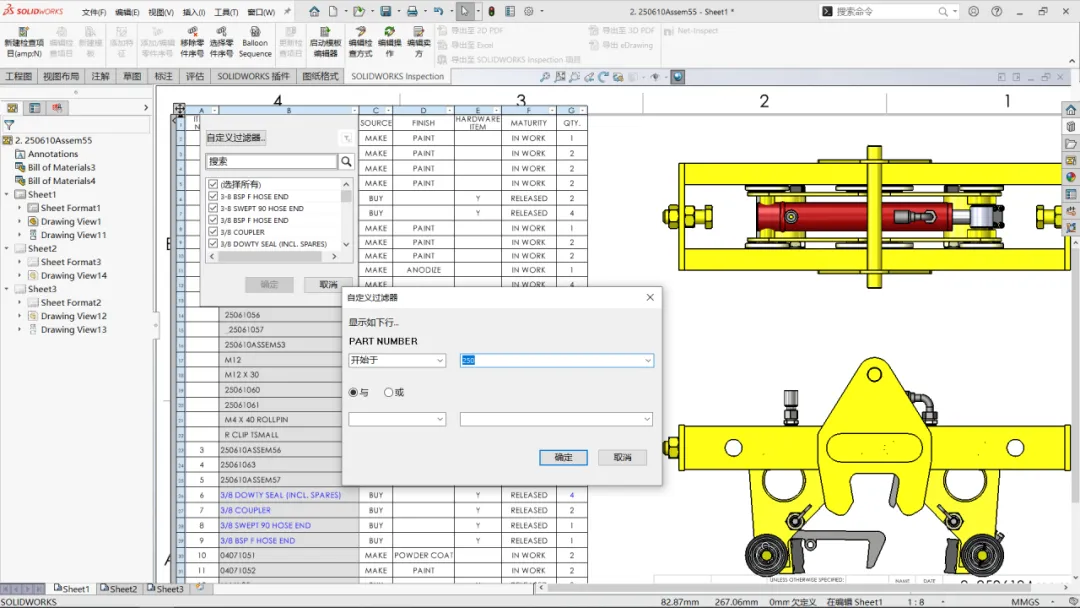

在SOLIDWORKS 2023版本中,材料明细表通过逻辑条件自定义过滤器筛选标准,导出您需要的定制材料清单,如零件外购件清单。就像您所期望的那样,生成的表可以保存为常用的格式,因此您可以创建和共享动态表,扩展您的工程图效用。

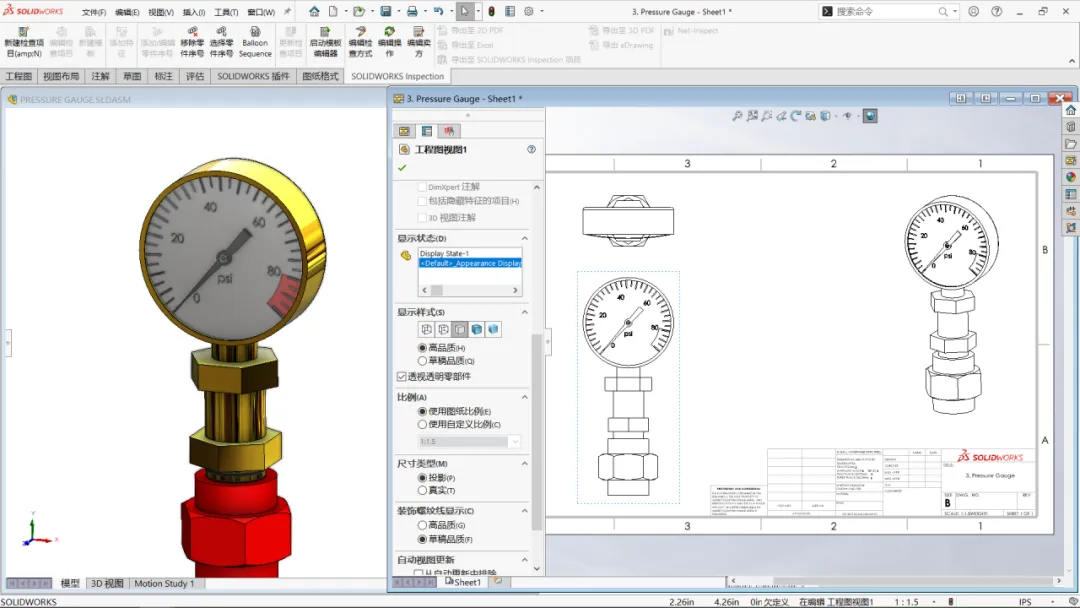

在工程图视图中新增可视化透明对象,通过一个新的细节选项,可以更容易地看到透明的零部件或实体。透明对象后面的任何零件实体都将显示为可见的边缘,因此您可以创建更加详细和清晰的工程详图。


增强的SOLIDWORKS 2023工程图功能将帮助您完成细节工作,并更加有效地传达设计意图。

了解更多
SOLIDWORKS 2023新功能,想要试用SOLIDWORKS 2023,欢迎联系SOLIDWORKS代理商硕迪科技
