想要仿真结果更准确?试一下“欠约束几何体”-SOLIDWORKS 2023新功能揭秘
发布日期:
2022-09-28
浏览量:
162

SOLIDWORKS 2023版本即将于10月份与大家见面,上一篇文章硕迪科技分享了SOLIDWORKS Simulation 2023的新功能:接触的惩罚刚度控制,它可以帮助我们实现静态分析时间及精度的控制。今天和大家分享另一个亮点新功能:欠约束几何体

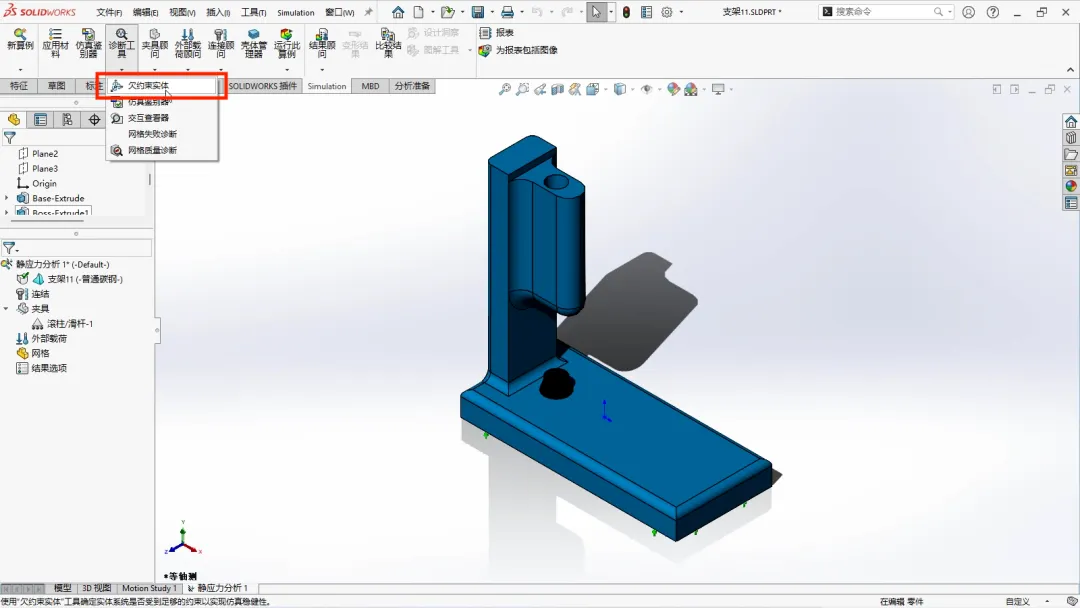

欠约束几何体







SOLIDWORKS Simulation初学者最常见的问题之一是软件提示模型不稳定或约束不恰当,导致分析失败。此时如果有工具可以帮助我们检查约束条件是否合适,是十分实用的。欠约束几何体就是这样一个工具,可以实现约束条件检查


“欠约束几何体”应用于静态分析,可检测零部件是否添加了足够约束条件。在检测时,可显示出约束条件不足的零部件及相应自由度总数,并提供动画效果以展示约束条件不足零部件的移动情况。支持检测接触、螺栓接头等连接类型。





有了该功能后,工程师可以在分析前检测零部件约束条件是否合适,并可根据提示调整相应约束条件,最终顺利完成静态分析。


新 功 能 揭 秘







点击查看“欠约束几何体”视频


欠约束几何体:使用全新的突破性算法快速检测刚性几何体模式,从而节省时间并避免模型设置错误。考虑接触交互和螺栓接头,从而实现更好、更精确的刚性几何体检测。


优点:通过在运行仿真之前防止出现设置错误,更快地获得仿真结果
